2OM-1752 2-16 Z( 角度 )［ ° ］ 设定贴装元件角度的补正值。 被添加到贴装数据 (P) 所指示的所有元件的 “ Z 数据 ” 中。 逆时针补正元件贴装角度时，加 “ + ” ( 正号 ); 顺时针补正时，加 “ - ” ( 负号 )。 0° ＋○.○○° －○.○○° F2B7 X 坐标方向、Y 坐标方向 从以下选择贴装坐标基准系的 X、Y 坐标方向。 与贴装坐标基准相同 :坐标方向与装置坐标相同…
2OM-1752
2-15
(B01_02)
线路板原点补正 ( 补正值 )
X( 横 )、Y( 纵 )[mm]
设定对指定贴装位置的贴装坐标基准 (No) 和线路板原点 (Po) 的差值
进行补正的补正值。
补正方向的 X、Y 坐标可同时设定为
“
+
”
或
“
-
”
。
线路板
贴装坐标基准(No)
线路板原点(Po)
＋
＋
Y
X
贴装坐标基准:右后时
贴装坐标基准:左后时
Y
线路板原点(Po)
贴装坐标基准(No)
线路板
X
＋
＋
贴装坐标基准:左前时
X
Y
贴装坐标基准(No)
线路板
＋
＋
线路板原点(Po)
线路板
线路板原点(Po)
贴装坐标基准(No)
Y
＋
X
＋
贴装坐标基准:右前时
F2B6
1304-001
3.2线路板
2OM-1752
2-16

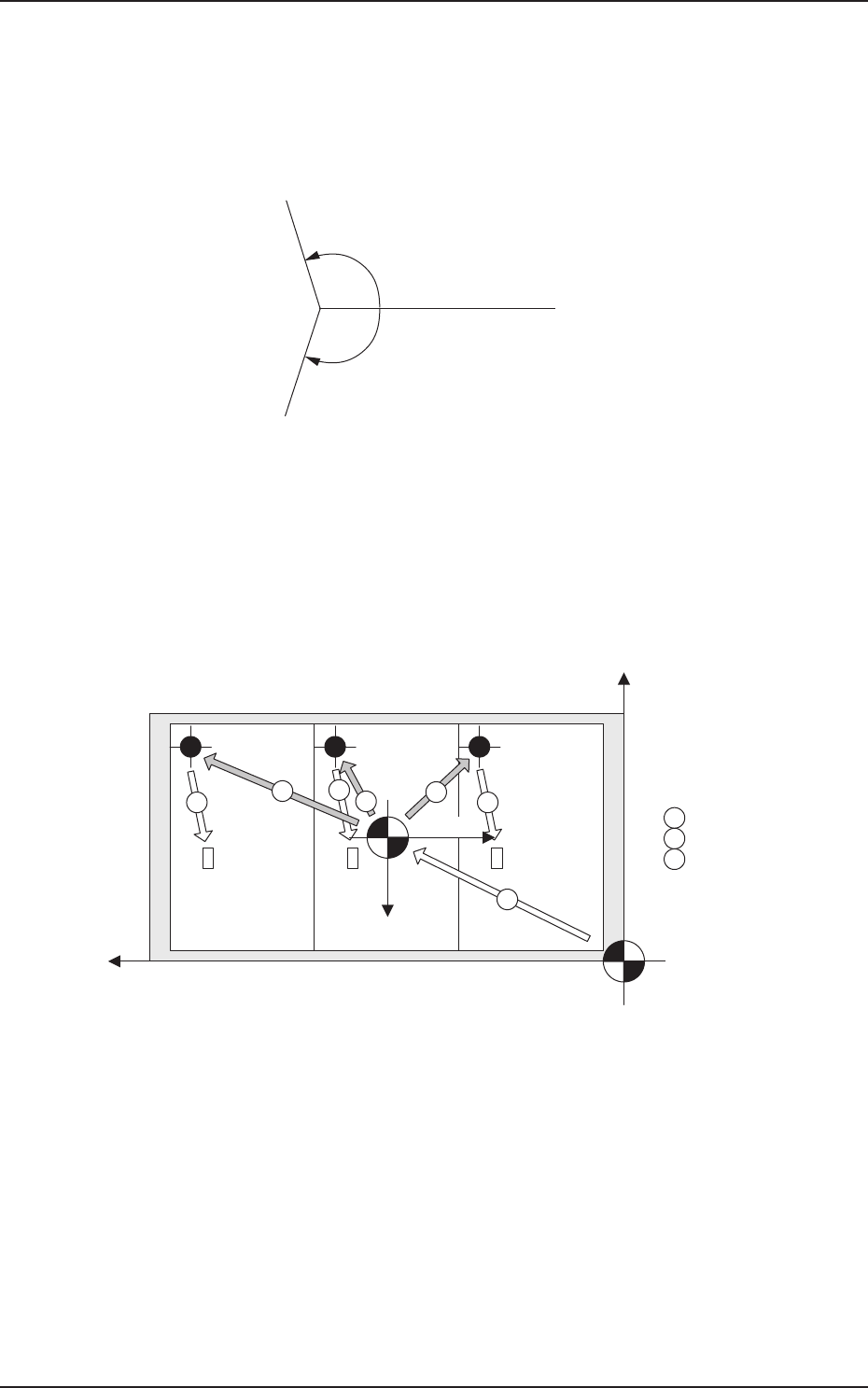

Z( 角度 )［
°
］
设定贴装元件角度的补正值。
被添加到贴装数据 (P) 所指示的所有元件的
“
Z 数据
”
中。
逆时针补正元件贴装角度时，加
“
+
”
( 正号 ); 顺时针补正时，加
“
-
”
( 负号 )。
0°
＋○.○○°
－○.○○°
F2B7
X 坐标方向、Y 坐标方向
从以下选择贴装坐标基准系的 X、Y 坐标方向。
与贴装坐标基准相同:坐标方向与装置坐标相同时选择。
与贴装坐标基准相反:坐标方向与装置坐标相反时选择。
装置原点
线路板原点
贴装坐标基准
Y+
X+
X+
Y+
1
2
3
2
2
3
3
1
2
3
:线路板原点补正值
:分割线路板原点
:贴装坐标
装置坐标系
装置坐标系
F2B8
Z 角度方向
从以下选择贴装坐标基准的 Z 角度方向。
与贴装坐标基准相同:角度方向与装置坐标相同时选择。
与贴装坐标基准相反:角度方向与装置坐标相反时选择。
1304-001
3.2线路板
2OM-1752
2-17
(B01_03)
线路板高度补正值［mm］
在元件贴装部用此补正值设定对线路板上面基准的吸嘴下降量。
此补正值适用于线路板程序的所有元件。
通常
通常请设定为
“
+0.000
”
( 零 )。

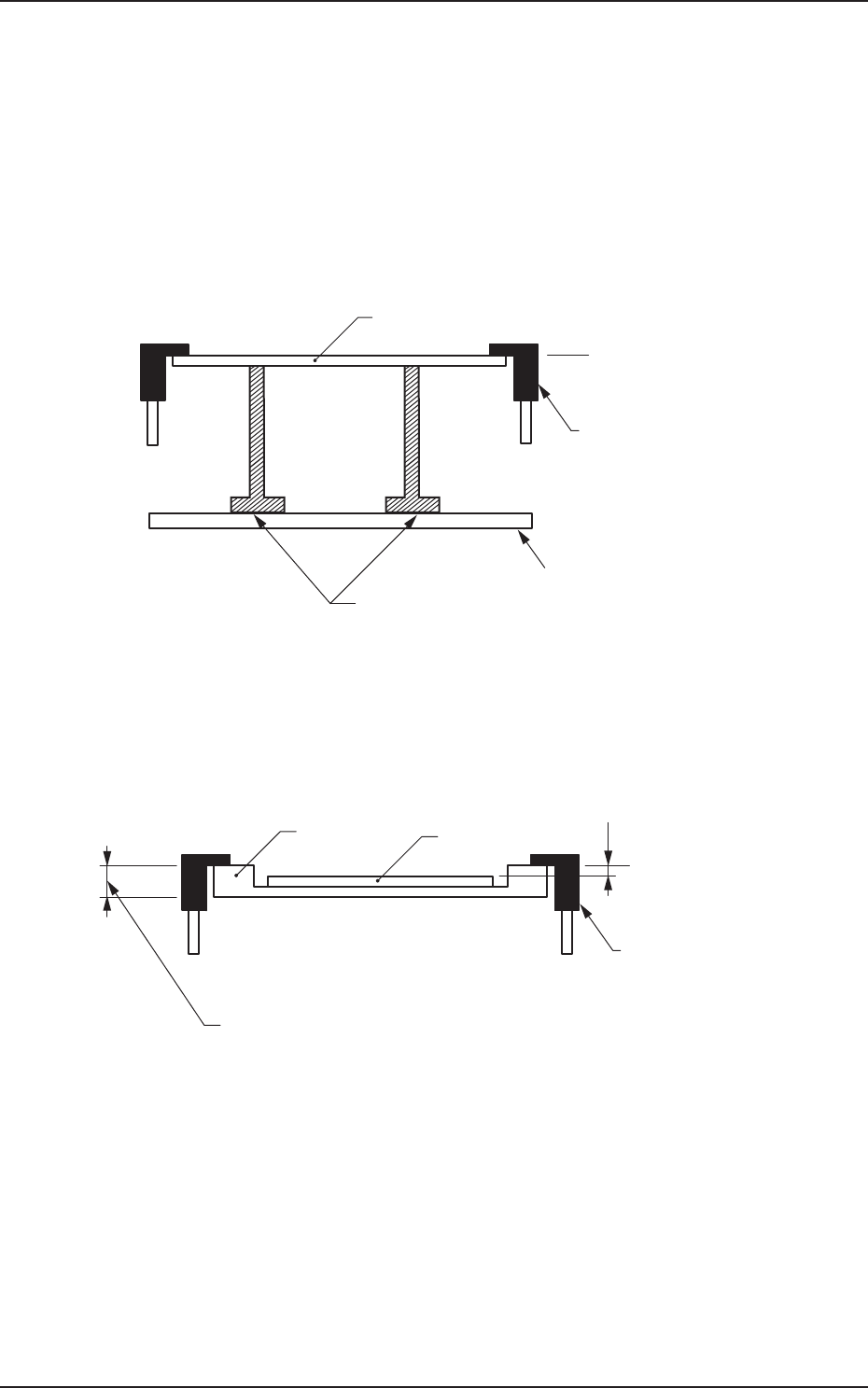

下图是线路板上面在线路板支撑销的作用下维持在线路板上面基准
的状态。
线路板
线路板上面基准
支撑销
支撑台
滑道
F2B9
治具线路板使用示例
下图是线路板上面处于比线路板上面基准低的状态。
此时，设定此补正值为
“
线路板上面基准 +a
”
，便进行正确的元件
贴装。
线路板
治具线路板
T(厚度)
线路板上面基准
滑道
a
F2B10
1304-001
3.2线路板
