2OM-1752 6-61 1304-001 7.3.6 “ 教示实行 ” 界面 在 “ 元件数据库教示操作 ” 界面，按下 [ 识别实行 ] 按钮或 [ 教示实行 ] 按钮，便显示以下界面。 [ 程序库教示新建 ] 时，启动新建教示魔术师。 请根据界面指示进行操作。 F2F56 7.3 元件识别测试
2OM-1752
6-601304-001
(14)按下 [ 全原点 ] 按钮，在 10 秒钟内再按操作台的 [START] 按钮。
(XY 横梁返回到原点，结束测试。)
7.3元件识别测试
2OM-1752
6-611304-001

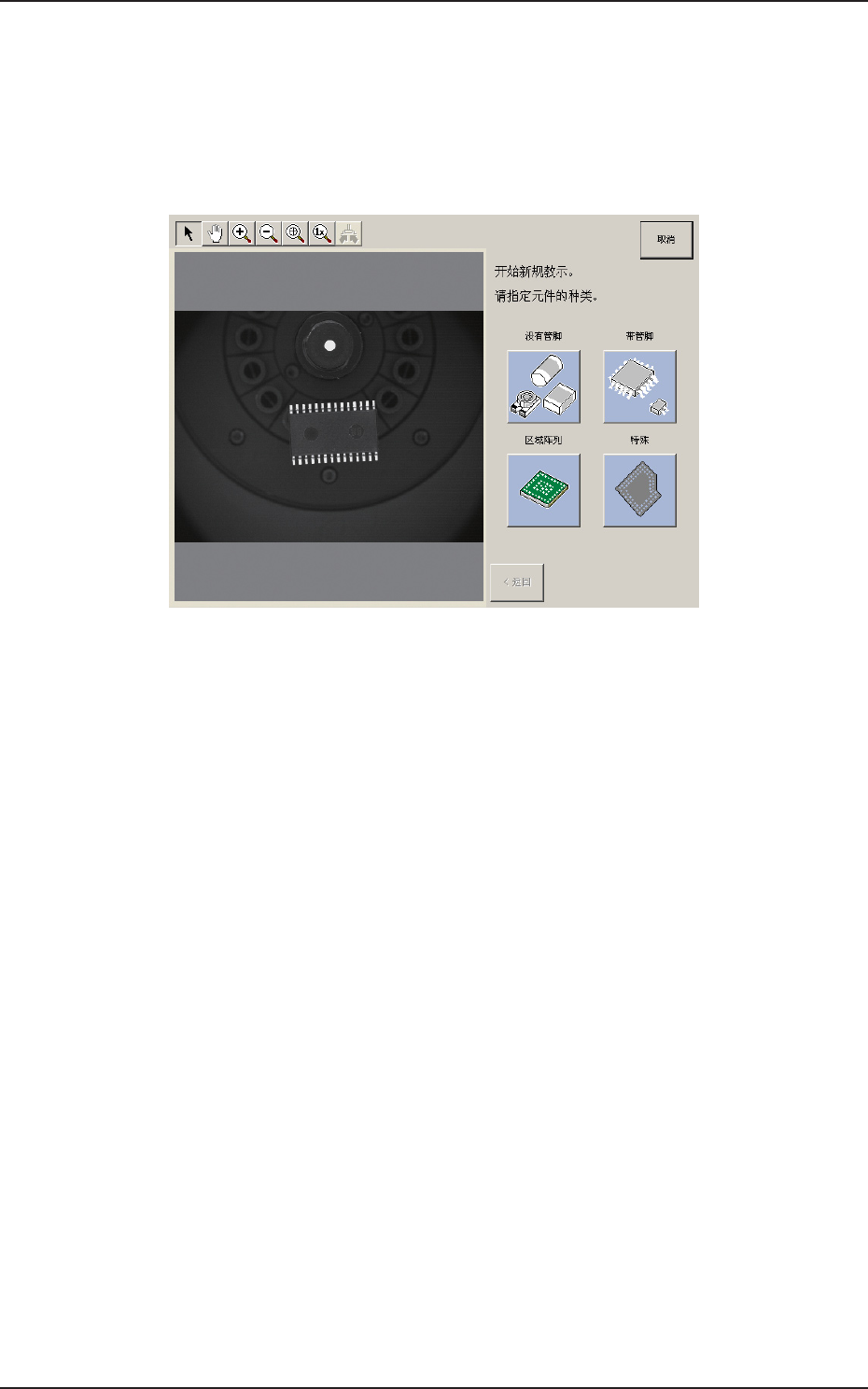

7.3.6
“
教示实行
”
界面
在
“
元件数据库教示操作
”
界面，按下 [ 识别实行 ] 按钮或 [ 教示实行 ]
按钮，便显示以下界面。
[ 程序库教示新建 ] 时，启动新建教示魔术师。
请根据界面指示进行操作。
F2F56
7.3 元件识别测试
2OM-1752
6-621304-001

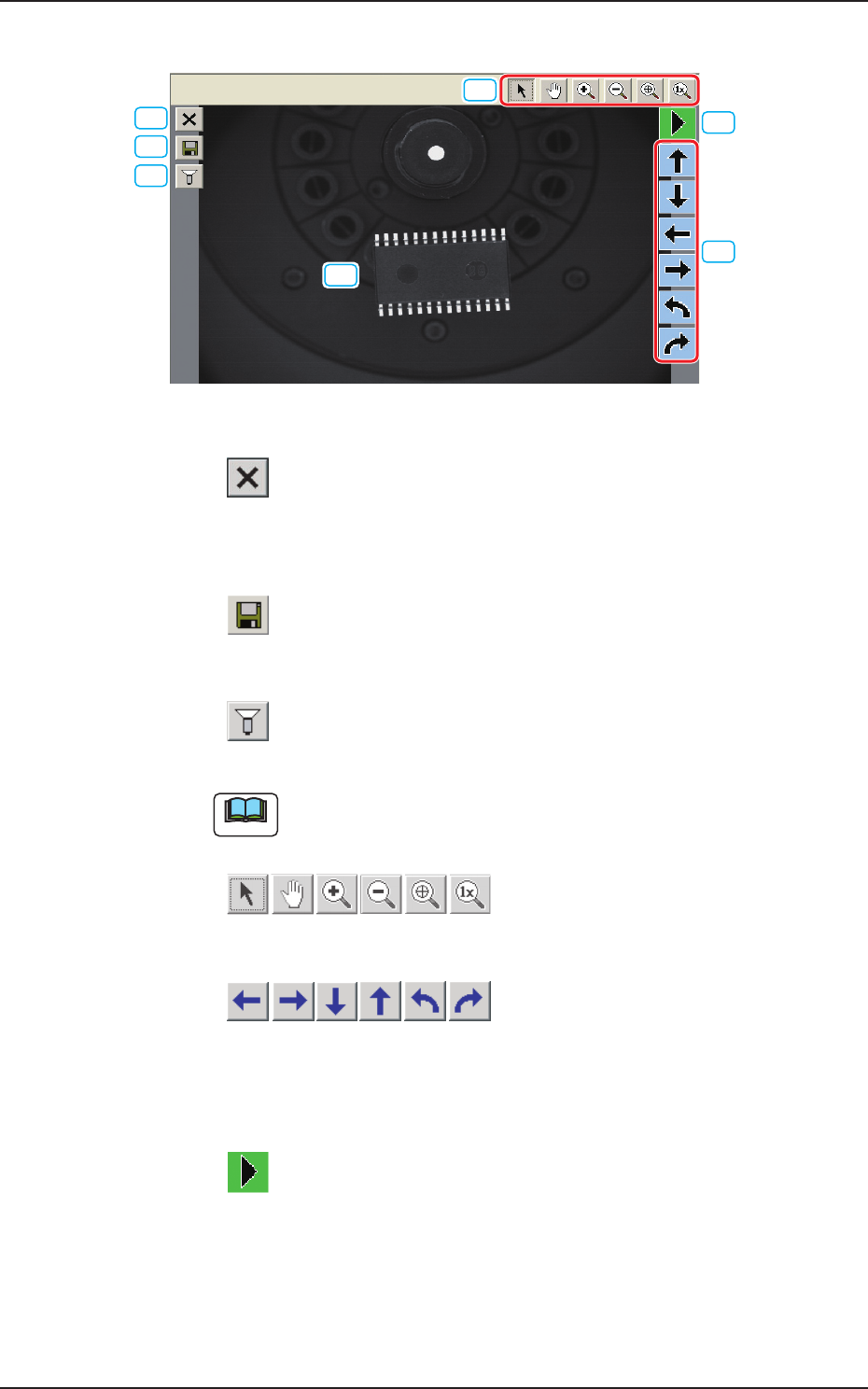

7.3.6.1
“
元件数据库教示
”
界面的说明
[1]
[2]
[3]
[4]
[5]
[6]
[7]
F2F57
[1] [ ] 按钮
结束元件数据库教示时按下。
保存编辑中的数据时请按 [ 是 ]、放弃时请按 [ 否 ]。
[2] [
] 按钮
保存编辑中的数据。
[3] [
] 按钮
启动图像获取对话框，用设定条件获取图像。
Note
在此对话框中设定的点灯方式不反映到数据库数据。
[4] [ ] 按钮
进行图像的操作。
[5] [
] 按钮
将所选图解向按钮方向稍微移动、旋转。
选择有坐标系、元件尺寸、外形尺寸时，图解整体向按钮方向稍微移
动、旋转。
[6] [
] 按钮
变更图解的移动速度。
7.3 元件识别测试
