2OM-1752
2-63
(G04_02)
X、Y[mm]
设定从贴装坐标基准 (No) 到各图形原点 (O01 ～ On) 的坐标数据。
图形原点是重复图形的坐标基准。
请将以下 (G04_03) 中说明的 Z 数据设为 0
°
，务必在与贴装坐标基准
(No) 同一侧的角落设定该坐标基准。
N
o
: 的中心为贴装坐标基准
O
01
: 图形 1 的图形原点
O
02
: 图形 2 的图形原点
O
03
: 图形 3 的图形原点
O
04
: 图形 4 的图形原点
贴装坐标基准(No)
O
04
O03
O02
O01
元件
图形3图形4
图形2 图形1
X
Y

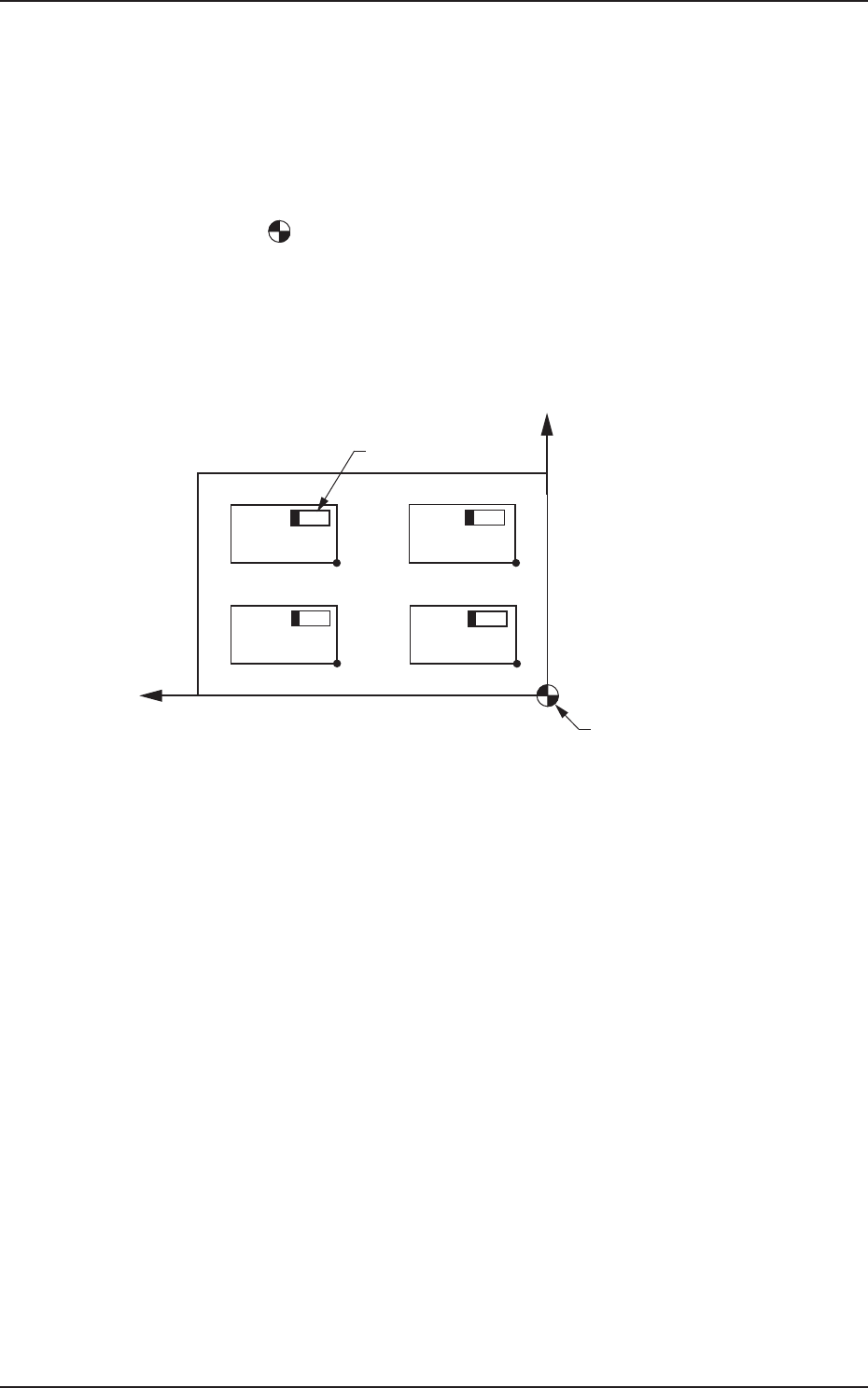

重复图形示例F2B55
1304-001
3.7贴装
2OM-1752
2-64
(G04_03)
Z[deg]
设定各图形的角度数据。
请将基准图形设为 0
°
。
下图以图形 1 为基准。
N
o
: 的中心为贴装坐标基准
O
01
:图形 1 的图形原点
O
02
:图形 2 的图形原点
O
03
:图形 3 的图形原点
O
04
:图形 4 的图形原点
图形 1 :0
°
图形 2 :90
°
图形 3 :180
°
图形 4 :270
°
贴装坐标基准(No)
X
O
03
元件
图形3
图形1
图形2
图形4
O02
O01
O04
Y

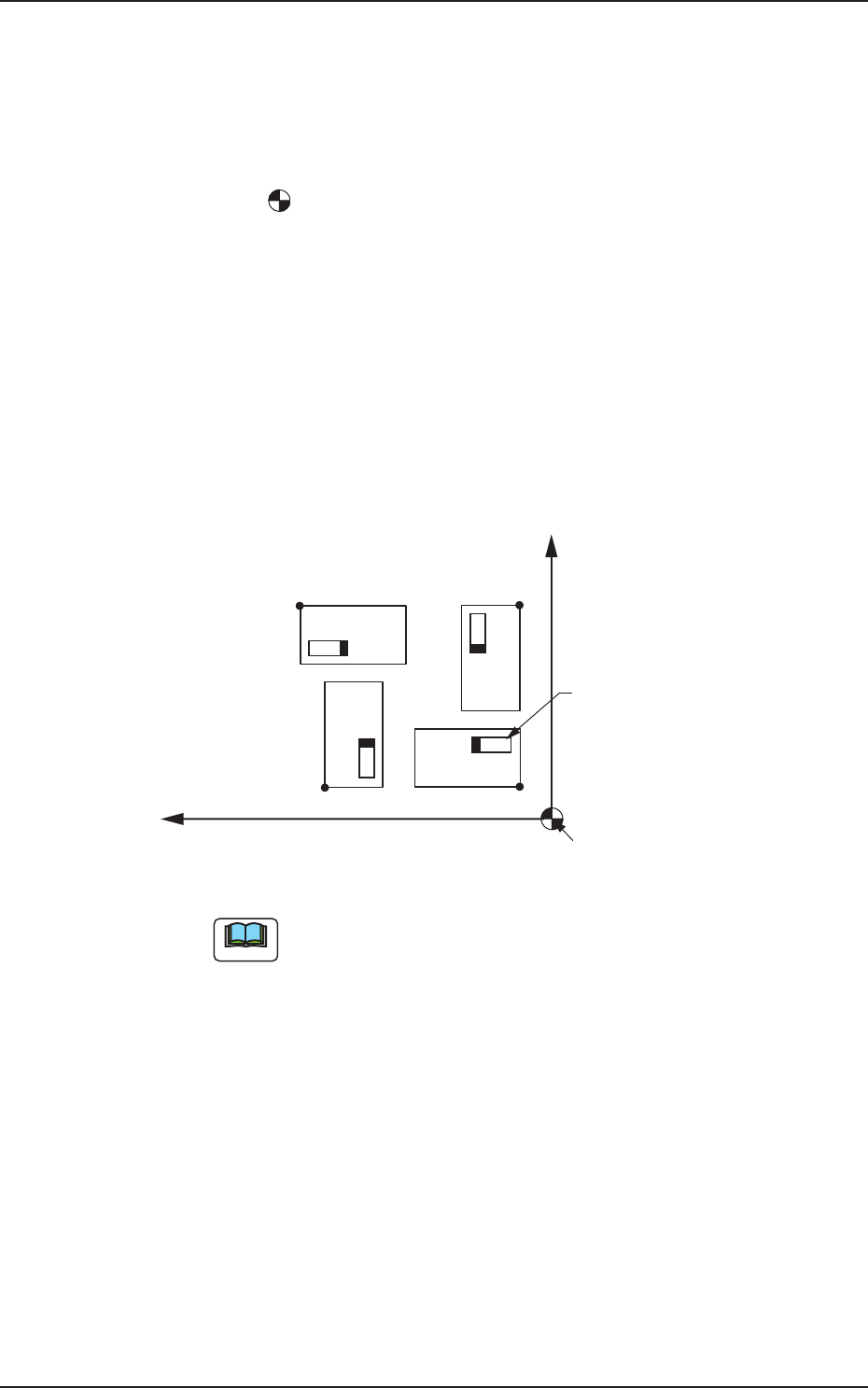

重复图形示例 F2B56
Note
请务必以 90
°
为单位输入数值。输入其他数值，会发生错误。
1304-001
3.7 贴 装
2OM-1752
2-65
(G04_04)
H
可以补正各分割图形的高度。
Note
C( 控制指令 ) 要设定为 E，因此，在步骤编号的最终行设定 H 数据也
是无效的。
(G04_05)
C( 控制指令 )
从以下选择控制指令。
Note
若使用以下记载的控制指令之外的指令，该步骤为无效。
-( 连字号 ) : 作为贴装步骤使用。
S : 贴装步骤为无效。
C : 贴装步骤为无效。
Note
但在点胶机上此步骤有效。
D : 作为贴装步骤使用。
Note
但在点胶机上此步骤无效。
E : 不编写贴装数据 (O) 时，表示贴装数据 (P) 的步骤终
止。
Note
请确认各数据
“
X、Y、Z
”
是否全部设定为
“
0( 零 )
”
后，在步骤编号
的最终行设定
“
E
”
。
(G04_06)
注释
设定各步骤编号的注释。
可以使用的字符为半角英文字母 / 数字及符号。
最多可设定 32 个字符。
Note
不影响生产运行。
1304-001
