2OM-1752
2-26
(C02_01)
标记 No.
对应线路板识别中使用的各线路板识别标记的数据。
每个线路板程序可以登记 10 种标记 No.。
(C02_02)

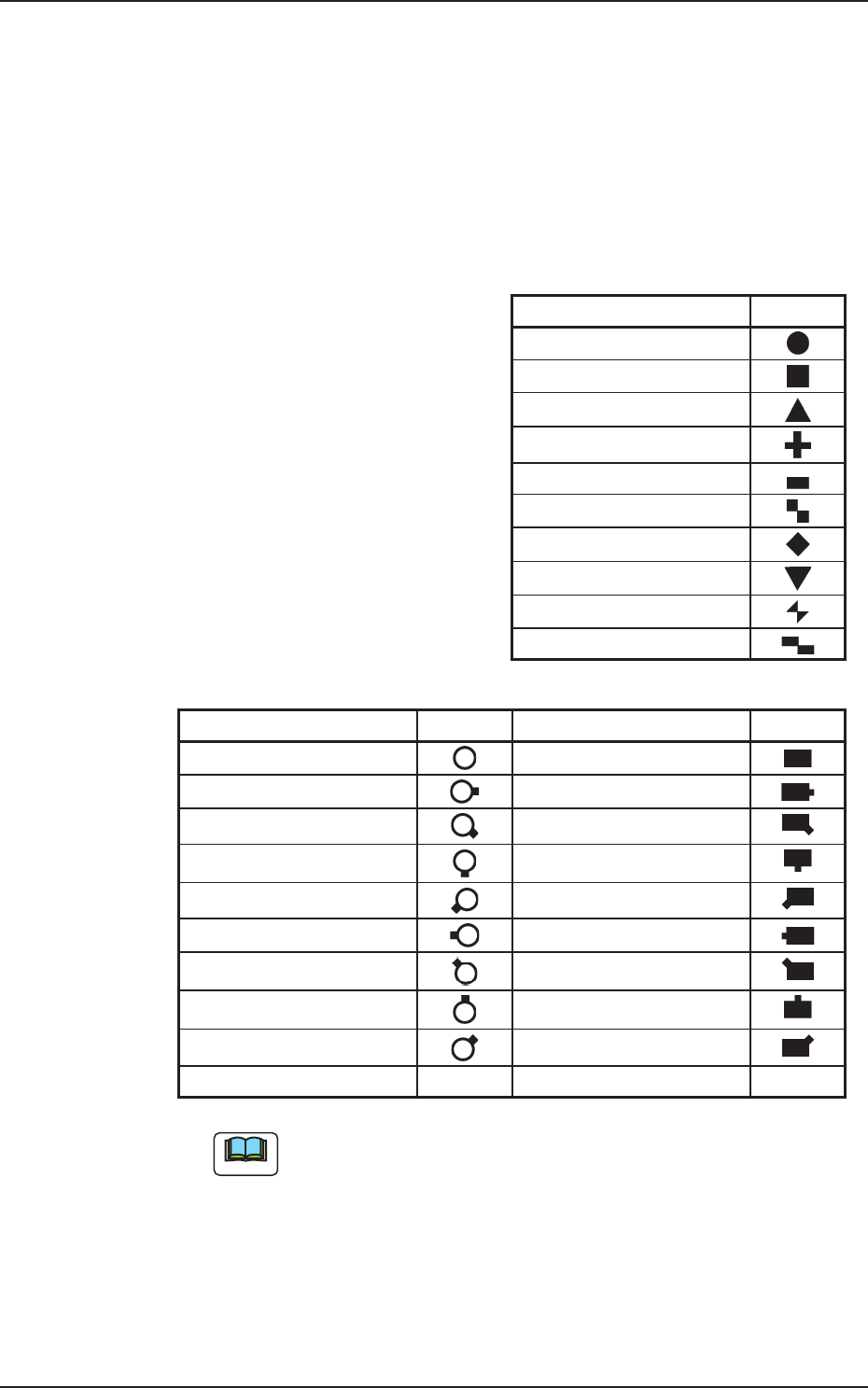

标记形状
从以下选择线路板识别标记的形状。
标记形状 形状
圆形
正方形
正三角形 ( 向上 )
十字形
长方形
正方形组合
菱形
正三角形 ( 向下 )
蝶形
长方型组合
T2B16
标记形状 形状 标记形状 形状
圆环
四边形
圆环 ( 右 ) 四边形 ( 右 )
圆环 ( 右下 ) 四边形 ( 右下 )
圆环 ( 下 ) 四边形 ( 下 )
圆环 ( 左下 ) 四边形 ( 左下 )
圆环 ( 左 ) 四边形 ( 左 )
圆环 ( 左上 ) 四边形 ( 左上 )
圆环 ( 上 ) 四边形 ( 上 )
圆环 ( 右上 ) 四边形 ( 右上 )
POP 圆盘形
T2B17
Note
通常的线路板识别标记不能指定 POP 圆形焊盘。
1304-001
3.3操作
2OM-1752
2-27
(C02_03)
标记尺寸 D1、标记尺寸 D2、标记尺寸 D3[mm]
设定线路板识别标记的尺寸。
•
数据的设定范围
标记尺寸 D1:0.50( 圆、正方形为 0.30) ～ 3.00
标记尺寸 D2:0.00 ～ 3.00
Note
标记尺寸 D3 为预约数据。
Reference
详细内容请参照
“
第一卷第四章4.线路板识别标记的说明
”
章节。

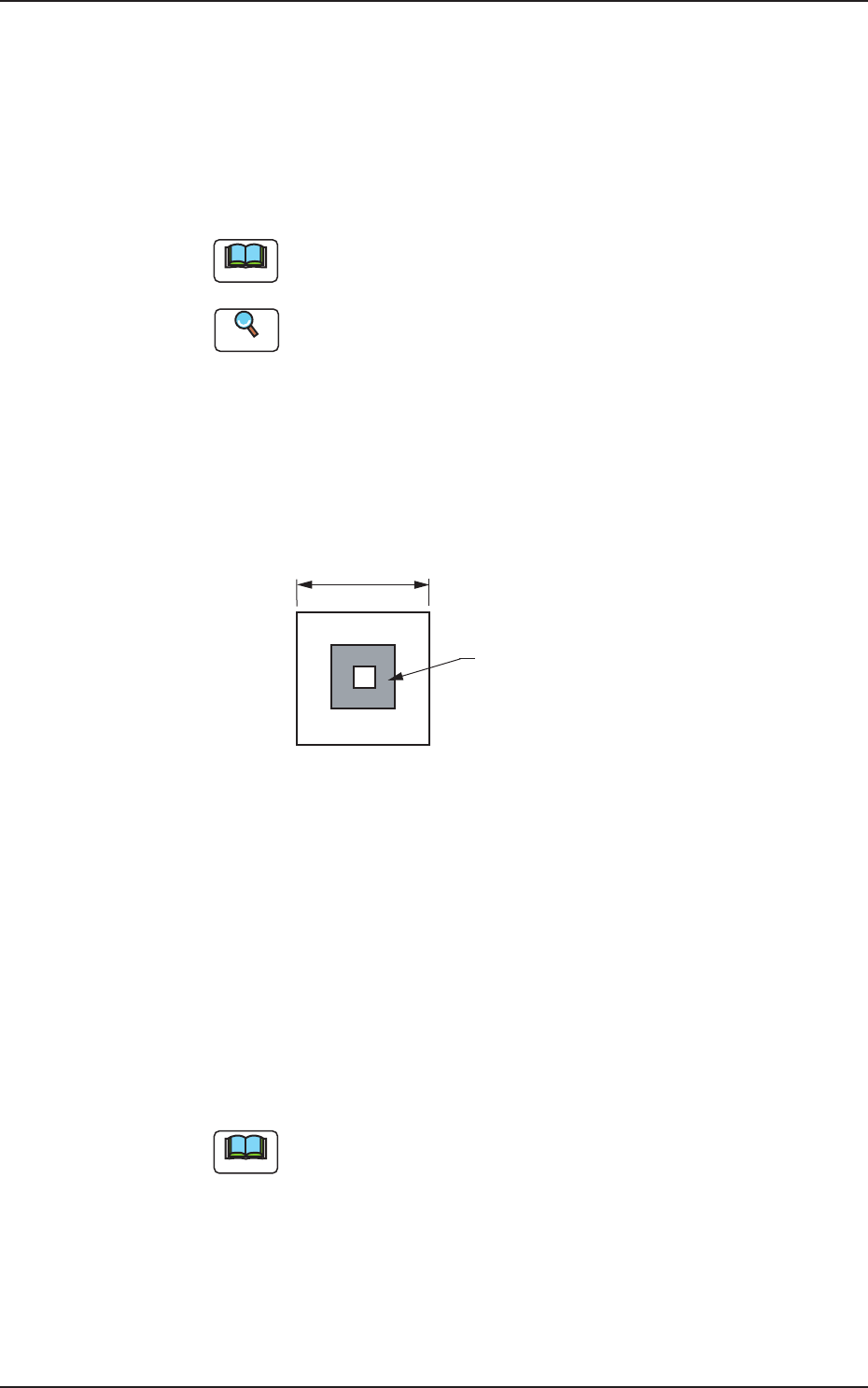

(C02_04)
识别领域［mm］
设定线路板识别的识别领域。
纵、横尺寸相同。
为防止误识别、缩短识别时间，设定值尽量要小。
识别领域
识别标记
F2B22
•
数据的设定范围
1.0 ～ 10.0
(C02_05)
标记图像
从以下选择照相机界面中标记图形的图像。
设定时要考虑到标记图形和周边部分的明暗关系，使识别标记能够很
好显示出来。
明标记 ( 通常 ) :背景暗、识别标记亮时使用。
暗标记 ( 反转 ) :背景亮、识别标记暗时使用。
Note
如果弄错标记图像的设定，就无法进行正常的识别动作。
1304-001
3.3操作
2OM-1752
2-28
(C02_06)
形状判别水准
设定识别标记的形状判别水准数据。
通常请设定为
“
高
”
。
高:高水准判定识别标记的形状一致度 / 相似度。
中:中水准判定识别标记的形状一致度 / 相似度中任意一方。
低:低水准判定识别标记的形状一致度 / 相似度。
Note
(a)形状一致度是指指定的标记数据和实像 ( 含大小 ) 之间的形状的
一致度。
(b)形状相似度是指指定的标记数据和实像之间的形状的相似度。
(C02_07)
角度［
°
］
设定以顺时针方向旋转线路板识别标记的角度。
•
数据的设定范围
0
°
、90
°
、180
°
、270
°
Note
(a)请务必以 90
°
为单位输入数值。输入其它数值，便显示信息界
面，角度变更为 0
°
、90
°
、180
°
或 270
°
。
(b)(C02_02) 标记形状选择通孔及焊盘，角度栏的颜色被反色显示，
固定为 0( 零 )。
(C02_08)
照明水准
同轴、环装 ( 环状 )、选择 ( 选项 )
从以下选择各照明的辉度水准。
消 ( 灭 ) 灯 标准 -80% -60% -40% -20%
+20% +40% +60% +80% 自动
