2OM-1752 6-98 1304-001 • 线路板识别测试的实行 Procedure (1) 按下 [ 认识 ( 识别 ) 实行 ] 按钮，在 10 秒钟内再按操作台的 [START] 按钮。 ( 实行线路板识别测试。) “ 标记位置对齐 ” 设定为 “ 使用 ” 时，识别测试成功后 XY 横梁移动， 使线路板识别标记位于识别监视器中心的位置。 • 识别测试失败，便显示异常显示 ( 识别异常 ) 界面。 请…
2OM-1752
6-971304-001
•

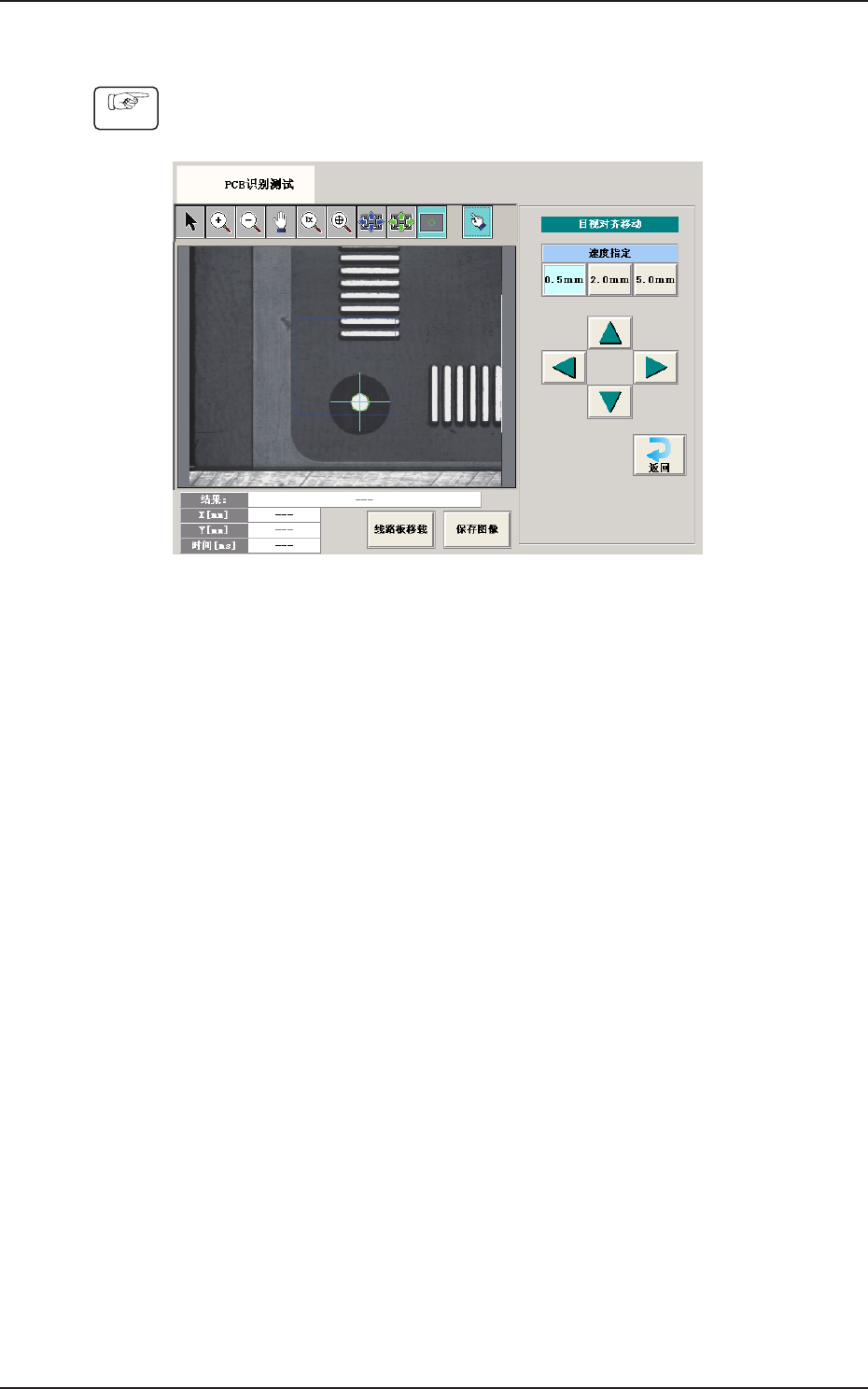

目视对齐移动
Procedure
(1)显示
“
目视对齐移动
”
界面。
F2F119
(2)在
“
目视对齐移动
”
界面中，指定 XY 横梁的移动速度。
(3)按下方向指定按钮 ( 上向箭头按钮、右向箭头按钮、下向箭头按钮、
左向箭头按钮 )，指定横梁的移动方向。
(4)按下方向按钮，在 10 秒钟内再按操作台的 [START] 按钮。
( 将 XY 横梁移动到识别测试位置。)
7.4 PCB( 线路板 ) 识别测试
2OM-1752
6-981304-001
•
线路板识别测试的实行
Procedure
(1)按下 [ 认识 ( 识别 ) 实行 ] 按钮，在 10 秒钟内再按操作台的 [START]
按钮。
( 实行线路板识别测试。)
“
标记位置对齐
”
设定为
“
使用
”
时，识别测试成功后 XY 横梁移动，
使线路板识别标记位于识别监视器中心的位置。
•
识别测试失败，便显示异常显示 ( 识别异常 ) 界面。
请参照异常显示界面内容修正各数据，再次进行线路板识别测试。
•
测试成功后记录修正的数据，反映到测试的生产机种线路板程序数
据中。
7.4 PCB( 线路板 ) 识别测试
2OM-1752
6-991304-001
7.5 吸着 ( 吸取 ) 位置补正教示
对不能吸取元件中心位置的元件进行吸取位置教示。
从加上元件中心位置补正、简单包装、吸取角度的当前的偏心吸取位置进行
目视对齐。
[1] [2]
[4]
[9]
[5]
[6]
[7]
[8]
[3]
F2F120
[1] 送料器
显示吸取元件的送料器编号。
[2] 安装头
显示进行教示的安装头编号。
[3]
吸取位置补正
显示指定送料器编号元件的元件数据库的吸取位置补正值。
实行前
:进行教示前的值。
实行后:进行教示后的结果。
[4]
[ 送料器选择 ] 按钮
显示
“
送料器选择表格
”
界面。
选择进行教示的送料器。
[5] [ 取出 ] 按钮
使用于多层盘式送料器 ( 选项 )。
[6]
行列式
使用于多层盘式送料器 ( 选项 )。
界面展开
7.5 吸着 ( 吸取 ) 位置补正教示
