第二卷 生产& 设定菜单.pdf - 第334页
2OM-1752 6-76 1304-001 (12) 结束引脚部分教示后，将引脚底部对齐模型边缘，按下 [ 确定 ] 按钮。 F2F82 (13) 没有想要教示的组时，按下 [ 确定 ] 按钮。 Note 还有其他想要教示的组时，请按下 [ 追加 ] 按钮，进行教示。 F2F83 7.3 元件识别测试
2OM-1752
6-751304-001
(10) 按下想要教示的引脚组的方向按钮。
F2F80
(11) 开始教示，按下 [ 教示 ] 按钮。
F2F81
7.3 元件识别测试
2OM-1752
6-761304-001

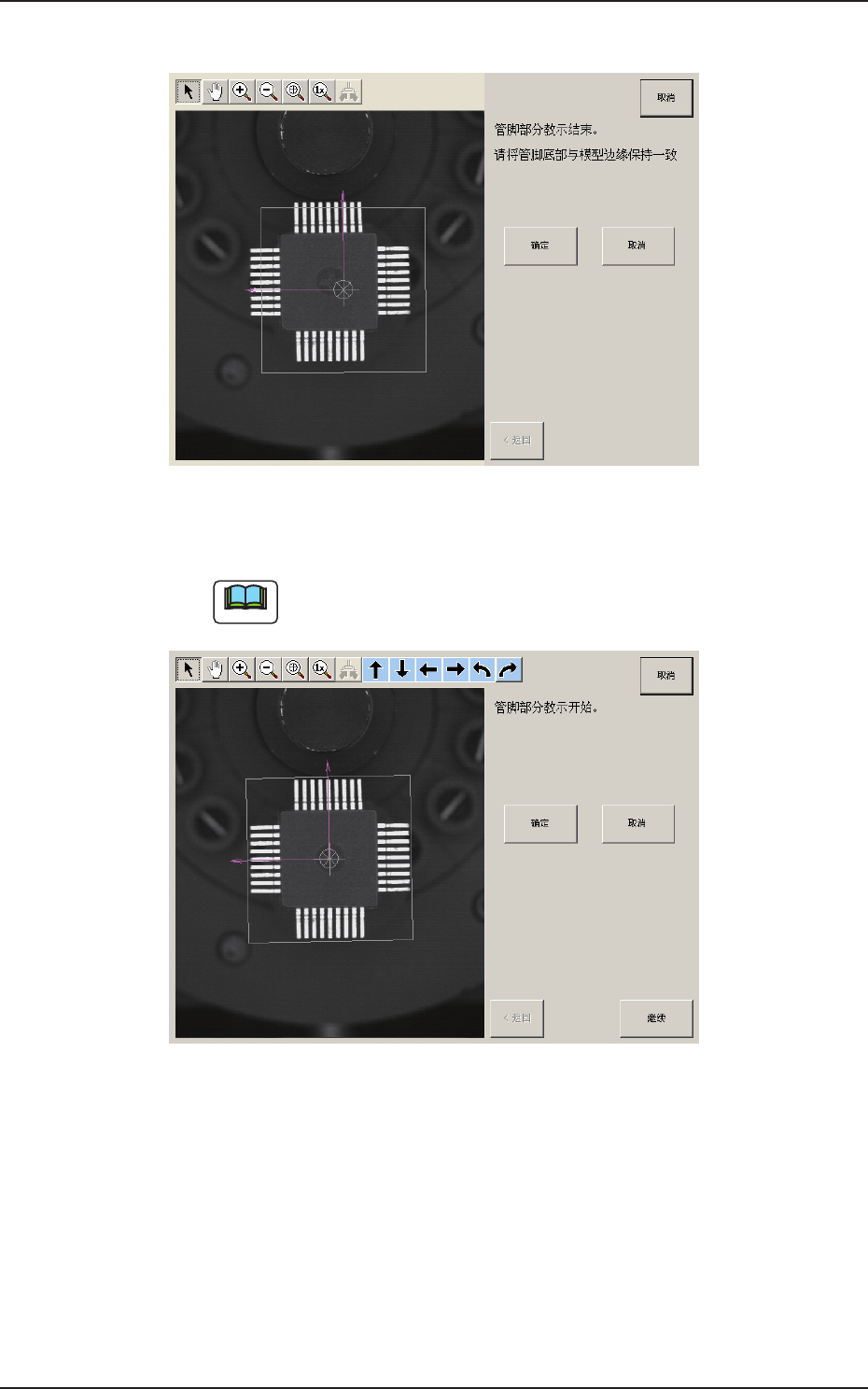

(12) 结束引脚部分教示后，将引脚底部对齐模型边缘，按下 [ 确定 ] 按钮。
F2F82
(13) 没有想要教示的组时，按下 [ 确定 ] 按钮。
Note
还有其他想要教示的组时，请按下 [ 追加 ] 按钮，进行教示。
F2F83
7.3 元件识别测试
2OM-1752
6-771304-001
(14) 显示修正方法的选择界面，按下 [ 确定 ] 按钮。
Note
QFP 时，在引脚根元固定元件尺寸，因此无法进行调整。
F2F84
(15) 显示
“
新规教示已经结束。
”
的界面，按下 [ 完毕 ] 按钮。
F2F85
7.3 元件识别测试
