2OM-1752 6-25 1304-001 6.2 生产线界面 在多台装置之间进行线路板移载。 [1] F2F30 [1] 传送带图像显示部 图像显示的传送带各模块显示为按钮。 按下传送带模块按钮后，在 10 秒钟内再按操作台的 [START] 按钮，线 路板被搬送到该位置。 Note (a) 设置有多台装置时显示。 (b) 最多显示到 16 台传送带模块。 6.2生产线界面
2OM-1752
6-24

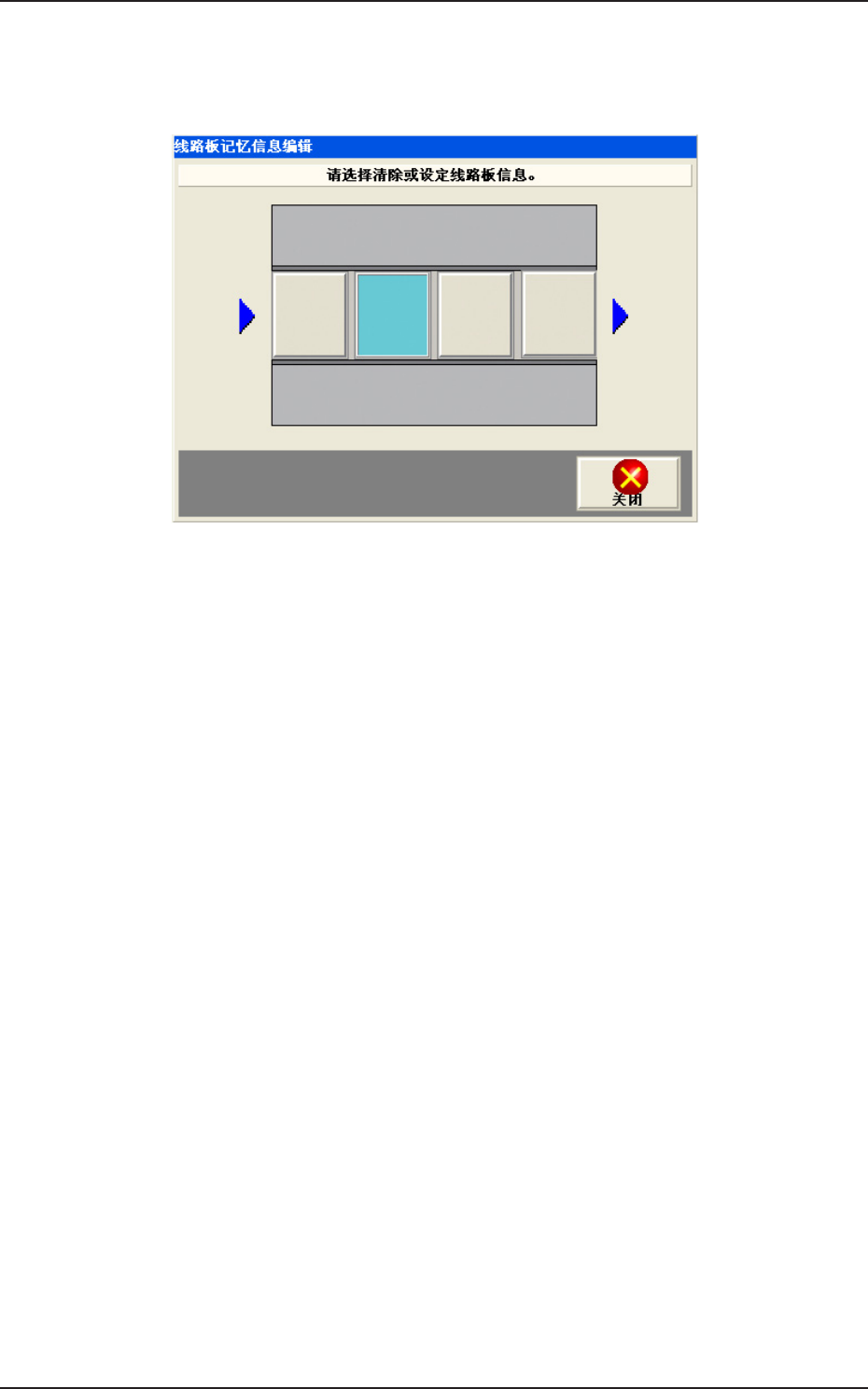

[5][ 线路板记忆信息 ] 按钮
因拆除线路板而发生线路板有无的不一致时，可通过界面操作进行线
路板有无信息的设定。
F2F29
浅蓝色 : 线路板设置状态
灰色 : 无线路板状态
1304-001
6.1本机界面
2OM-1752
6-251304-001
6.2 生产线界面
在多台装置之间进行线路板移载。
[1]
F2F30
[1]传送带图像显示部
图像显示的传送带各模块显示为按钮。
按下传送带模块按钮后，在 10 秒钟内再按操作台的 [START] 按钮，线
路板被搬送到该位置。
Note
(a) 设置有多台装置时显示。
(b) 最多显示到 16 台传送带模块。
6.2生产线界面
2OM-1752
6-261304-001
6.3 手动移栽 ( 移载 )
手动进行线路板移载。
[1]
[2] [2]
[4]
[3]
F2F31
[1]传送带图像显示部
图像显示的传送带各模块显示为按钮。
按下传送带模块按钮后，在 10 秒钟内再按操作台的 [START] 按钮，线
路板被搬送到该位置。
[2]线路板位置决定 ( 线路板位置决定 L、R)
进行线路板定位。
按下 [ 实行 ] 按钮，在 10 秒钟内再按操作台的 [START] 按钮，按住
[START] 按钮时，线路板被定位。
按下 [ 解除 ] 按钮，在 10 秒钟内再按操作台的 [START] 按钮，按住
[START] 按钮时，线路板定位被解除。
[3]挡板定位 ( 挡板 L、R)
进行挡板的定位。
按下 [ 上升 ] 按钮，在 10 秒钟内再按操作台的 [START] 按钮，按住
[START] 按钮时，选择的支撑台 ( 挡板 ) 上升。
按下 [ 下降 ] 按钮，在 10 秒钟内再按操作台的 [START] 按钮，按住
[START] 按钮时，选择的支撑台 ( 挡板 ) 下降。
[4]移栽 ( 移载 ) 实行
按下传送带的移动方向箭头按钮，在 10 秒钟内再按操作台的 [START]
按钮，按住 [START] 按钮时，传送带移动。
6.3手动移栽 ( 移载 )
