2OM-1752 6-15 4.2.1 支撑针贮备器 ( 支撑销保管 ) 区域编辑步骤 Note 前基准的线路板流动方向为从左到右。 Procedure (1) 按下 “ 设定 ” 主菜栏的 [ 传送带设定 ] 按钮，显示以下界面。 [1] [2] [3] [4] [5] [6] F2F16 (2) 按下 [ 移动到支撑针交换位置 ] 按钮，在 10 秒钟内再按操作台的 [START] 按钮。 ( 安装头待避，传送宽度放宽到最大宽度。…
2OM-1752
6-141304-001
4.2支撑针贮备器 ( 支撑销保管 ) 区域编辑
[8][ 应用 ] 按钮
应用变更的保管区域的配置数据。
[9][ 取消 ] 按钮
结束编辑。
没有应用的配置数据被取消。
2OM-1752
6-15
4.2.1 支撑针贮备器 ( 支撑销保管 ) 区域编辑步骤
Note
前基准的线路板流动方向为从左到右。
Procedure

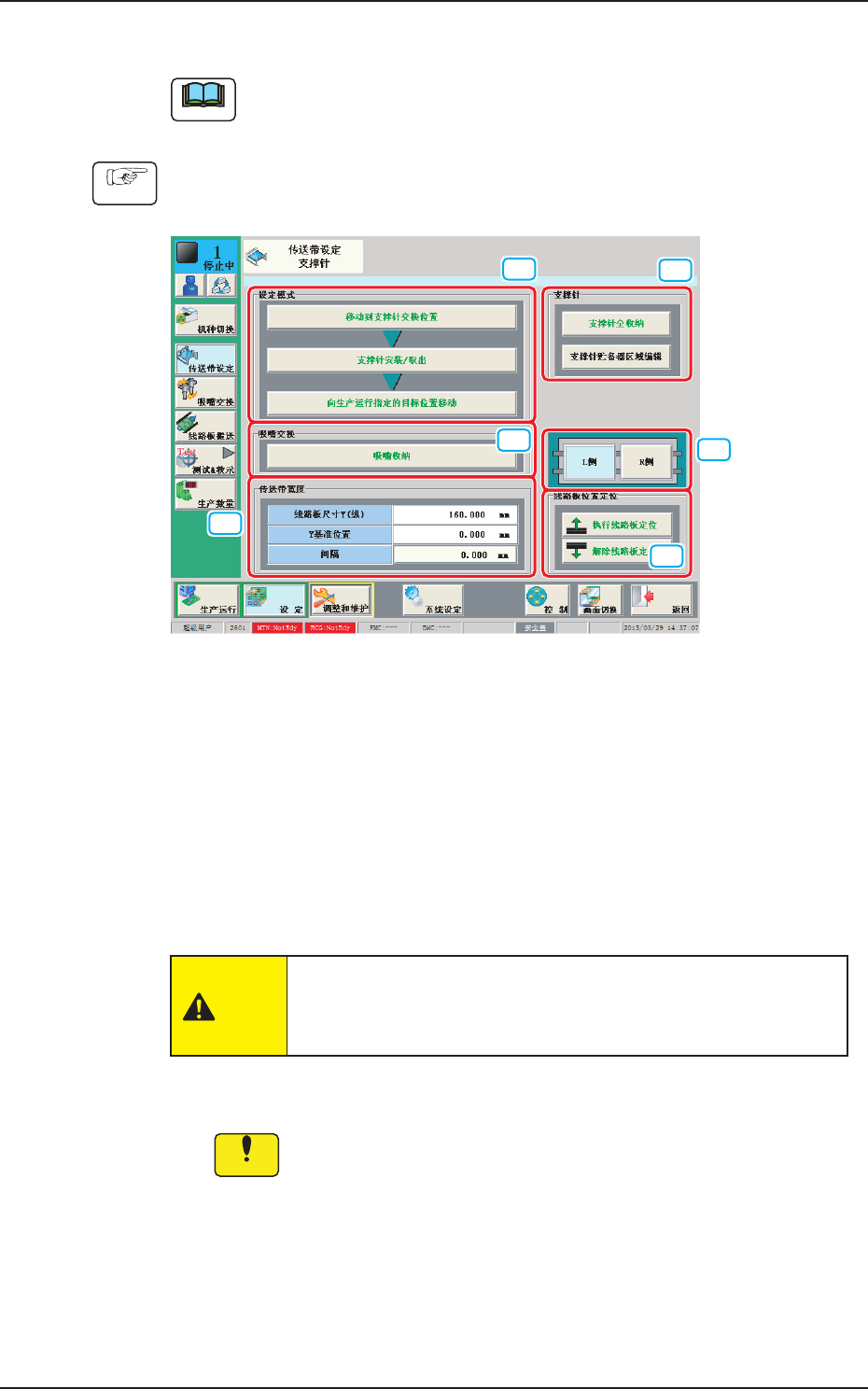

(1) 按下
“
设定
”
主菜栏的 [ 传送带设定 ] 按钮，显示以下界面。
[1]
[2]
[3]
[4]
[5]
[6]
F2F16
(2) 按下 [ 移动到支撑针交换位置 ] 按钮，在 10 秒钟内再按操作台的
[START] 按钮。
( 安装头待避，传送宽度放宽到最大宽度。)
(3) 按下机盖锁定开关，灭开关灯。
( 透明盖锁定被解除。)
(4)
打开透明盖。
注意
马达等负载电源处于 OFF 状态，但由于双手伸进装置内进行
调整作业，因此请充分注意安全。
(5) 将线路板支撑销直接插入到支撑台的保管区域的孔内。
Notice
在支撑台上进行作业时，若用手压支撑台或放置物品使支撑台受重
压，就有可能变形，因此请注意。
1304-001
4.2支撑针贮备器 ( 支撑销保管 ) 区域编辑
2OM-1752
6-16
(6) 确认支撑台上没有遗落的线路板支撑销。
( 请确认支撑台孔内没有掉入元件或垃圾。)
(7) 关闭透明盖。
(8)
按下机盖锁定开关，亮开关灯。
( 透明盖被锁定。)
(9) 用线路板定位部选择按钮，选择进行编辑的保管区域。
L侧
R侧
保管区域
F2F17
(10) 按下 [ 支撑针贮备器 ( 支撑销保管 ) 区域编辑 ] 按钮，显示以下界面。
F2F18
1304-001
