[6] 生产线操作
[ 开始 ] 按钮 ( 生产线开始 )
按此按钮，再按操作台的 [START] 按钮，便进行生产线上的装置 ( 包
括印刷机 ) 的连动开始。
Note
(a)也可以从生产线上的某台装置开始。
(b)请在操作侧的装置处于能够进行生产运行的状态下进行。处于不
能进行生产运行的状态时，不能进行连动开始。
(c)连动开始时，塔灯闪烁 3 秒钟，响起蜂鸣器。
[ 单板 ] 按钮 ( 生产线单板 )
按此按钮，从生产线前工序装置依次进行线路板单板排出停止。
Note
也可以从生产线上的某台装置进行操作。
[7] 生产信息
显示 SIGMA 系列生产线的生产信息。
生产数量
显示当前时点的线路板生产数量。
完成时间 [S]
显示生产线路板的完成时间。
( 显示生产机种生产信息的线路板完成时间 )
吸取异常率 [%]
显示生产机种的吸取异常率。
( 显示生产机种生产信息的吸取异常率 )
1304-001
2.2 生产线界面
2OM-1752
1-12
3. 元件补给
[1]
[3]
[4]
[2]
[9][7]
[10]
[6]
[5]
[8]
[11]
[12]
“

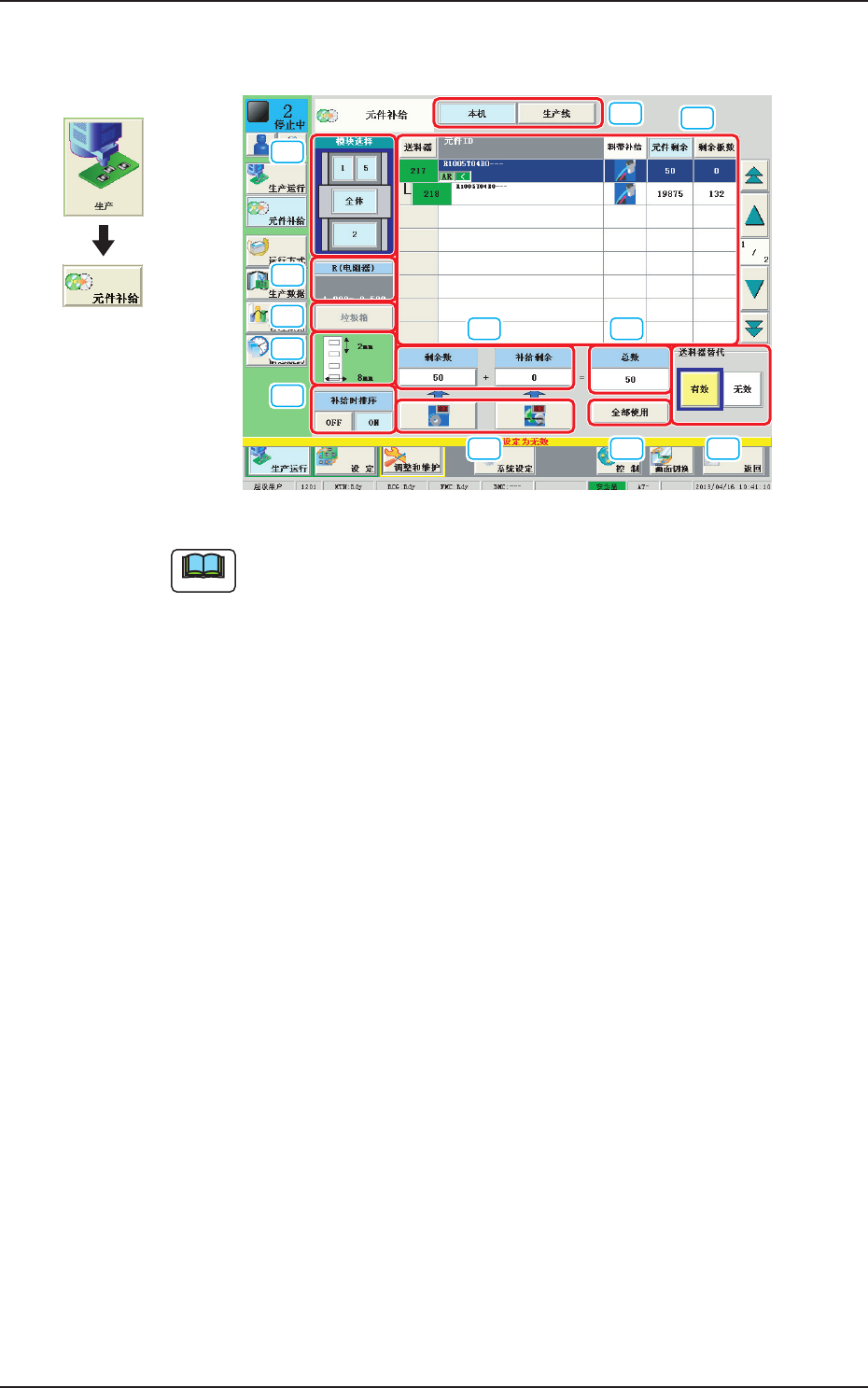

元件补给
”
界面 F2A11
Note
界面显示根据所选择的选项而有所不同。
[1] 模块选择
显示送料器模块的图像。
按下各模块按钮，对应模块的送料器信息便显示在
“
[2]送料器一览
”
中。
1304-001
界面展开
3. 元件补给
2OM-1752
1-13
[2] 送料器一览
送料器
用不同颜色显示送料器的状态，发生元件断料的送料器被显示为红色。
其他送料器也可以用不同颜色判断其状态，与发生元件断料的送料器
一并进行元件补给。
红 色
:发生元件断料或送料器未设置等不能使用送料器的状态。
粉红色
:发生接合停止的送料器。
黄 色
:预告元件断料等需要注意的送料器。
绿 色
:送料器正常。
灰 色
:线路板程序中未使用的送料器。
元件 ID
显示元件 ID。
料带补给
各送料器的料带补给功能有效时显示蓝色，无效时显示红色。
元件剩余
显示送料器上剩余的元件数。
剩余板数
显示元件断料前可以贴装元件的线路板板数。
Note
各显示项目被设为按钮，按各按钮，便可以重新排列该项目。
[3] 元件数据概要
显示以下元件数据。
元件种类
元件尺寸 (X、Y)
[4] 料带数据概要
显示以下料带数据。
料带宽度
间距
1304-001
3. 元件补给
