第二卷 生产& 设定菜单.pdf - 第244页
2OM-1752 5-2 2. 装置异常 按下 [ 装置异常 ] 按钮，便显示 “ 装置异常 ” 界面。 [1] [2] [3] “ 装置异常 ” 界面F2E2 [1] 详细显示 最多显示 500 件装置异常履历。 超过 500 件，便从最早数据开始删除、更新。 [2] [ 清除 ] 按钮 清除异常履历。 [3] [ 返回 ]、[ 下一步 ] 按钮 切换异常履历的页面。 1304-001 界面展开 2.装置异常
2OM-1752
5-11304-001
1. 信息履历概要
显示
“
信息履历
”
子菜单。
“
信息履历
”
界面F2E1
“
信息履历
”
菜单分为以下 5 个 Tab，按下按钮，便显示各界面。
界面 内容
装置异常 显示装置异常的异常履历。
元件认识 ( 识别 ) 异常 显示元件识别异常的异常履历。
元件姿势检出异常 显示元件姿势检出异常的异常履历。
装置信息 显示装置信息的履历。
认识图像表示 ( 显示 ) 显示
“
认识图像表示
”
界面。
T2E1
界面展开
1.信息履历概要
2OM-1752
5-2

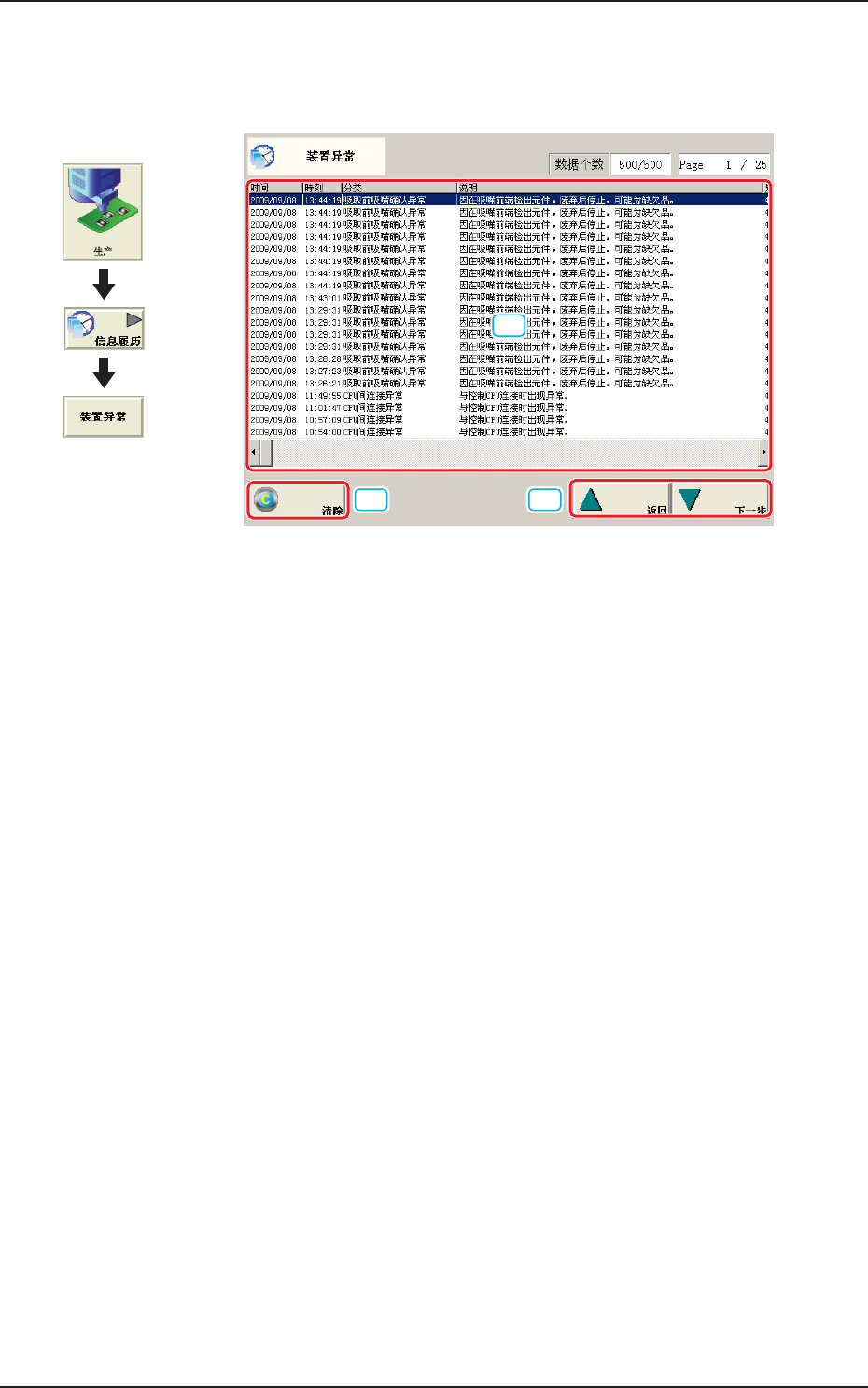

2. 装置异常
按下 [ 装置异常 ] 按钮，便显示
“
装置异常
”
界面。
[1]
[2]
[3]
“
装置异常
”
界面F2E2
[1]详细显示
最多显示 500 件装置异常履历。
超过 500 件，便从最早数据开始删除、更新。
[2][ 清除 ] 按钮
清除异常履历。
[3][ 返回 ]、[ 下一步 ] 按钮
切换异常履历的页面。
1304-001
界面展开
2.装置异常
2OM-1752
5-3

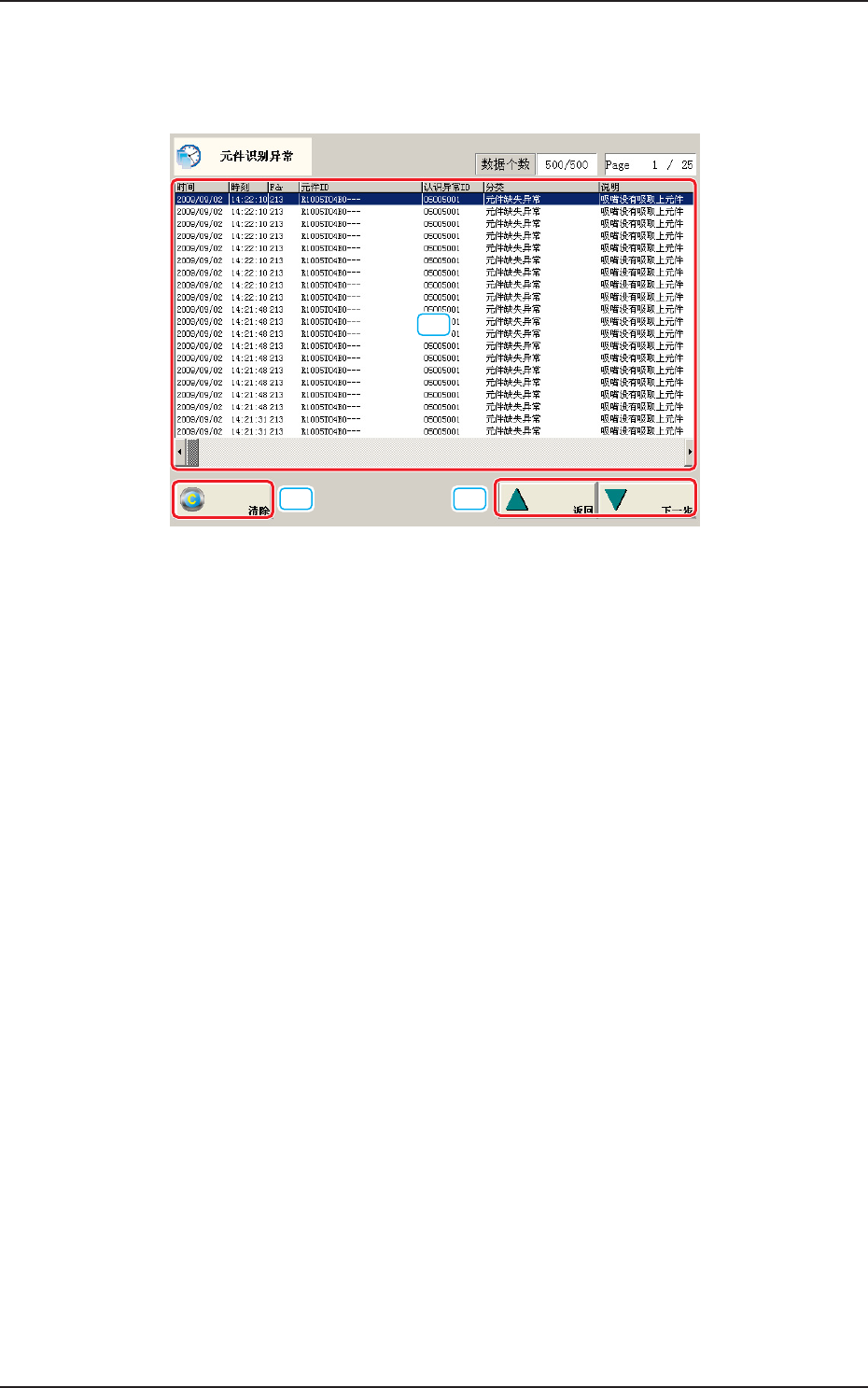

3. 元件识别异常
按下 [ 元件认识 ( 识别 ) 异常 ] 按钮，便显示
“
元件识别异常
”
界面。
[1]
[2]
[3]
“
元件识别异常
”
界面F2E3
[1]详细显示
最多显示 500 件元件识别异常。
超过 500 件，便从最早数据开始删除、更新。
[2][ 清除 ] 按钮
清除异常履历。
[3][ 返回 ]、[ 下一步 ] 按钮
切换异常履历的页面。
1304-001
3.元件识别异常
