第二卷 生产& 设定菜单.pdf - 第341页
2OM-1752 6-83 1304-001 (10) 结束教示后，按下 [ 完毕 ] 按钮。 F2F96 7.3 元件识别测试
2OM-1752
6-821304-001

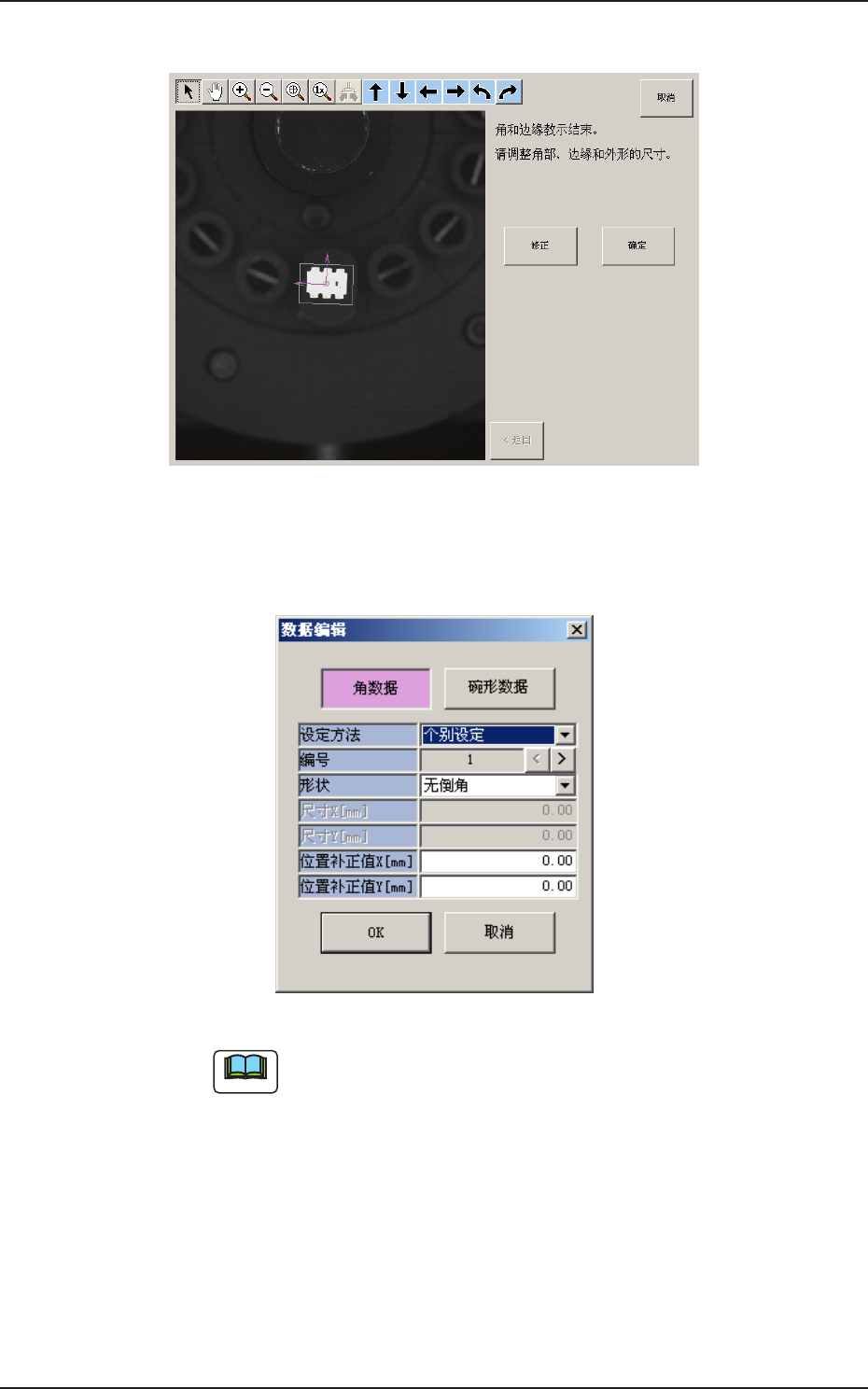

(9) 结束边角·边缘教示后，确认数据，按下 [ 确定 ] 按钮。
F2F94
(9-1) 按下 [ 修正 ] 按钮。
( 显示如下数据编辑对话框，可以修正各边角数据、边缘数据。)
F2F95
Note
在此显示的数据上有时包含端数，但是在结束教示时被整形。
(9-2) 元件尺寸和外形尺寸不同时，在外形尺寸图解上修正外形尺寸进行
对齐。
(9-3) 结束修正后，按下 [ 确定 ] 按钮。
7.3 元件识别测试
2OM-1752
6-831304-001

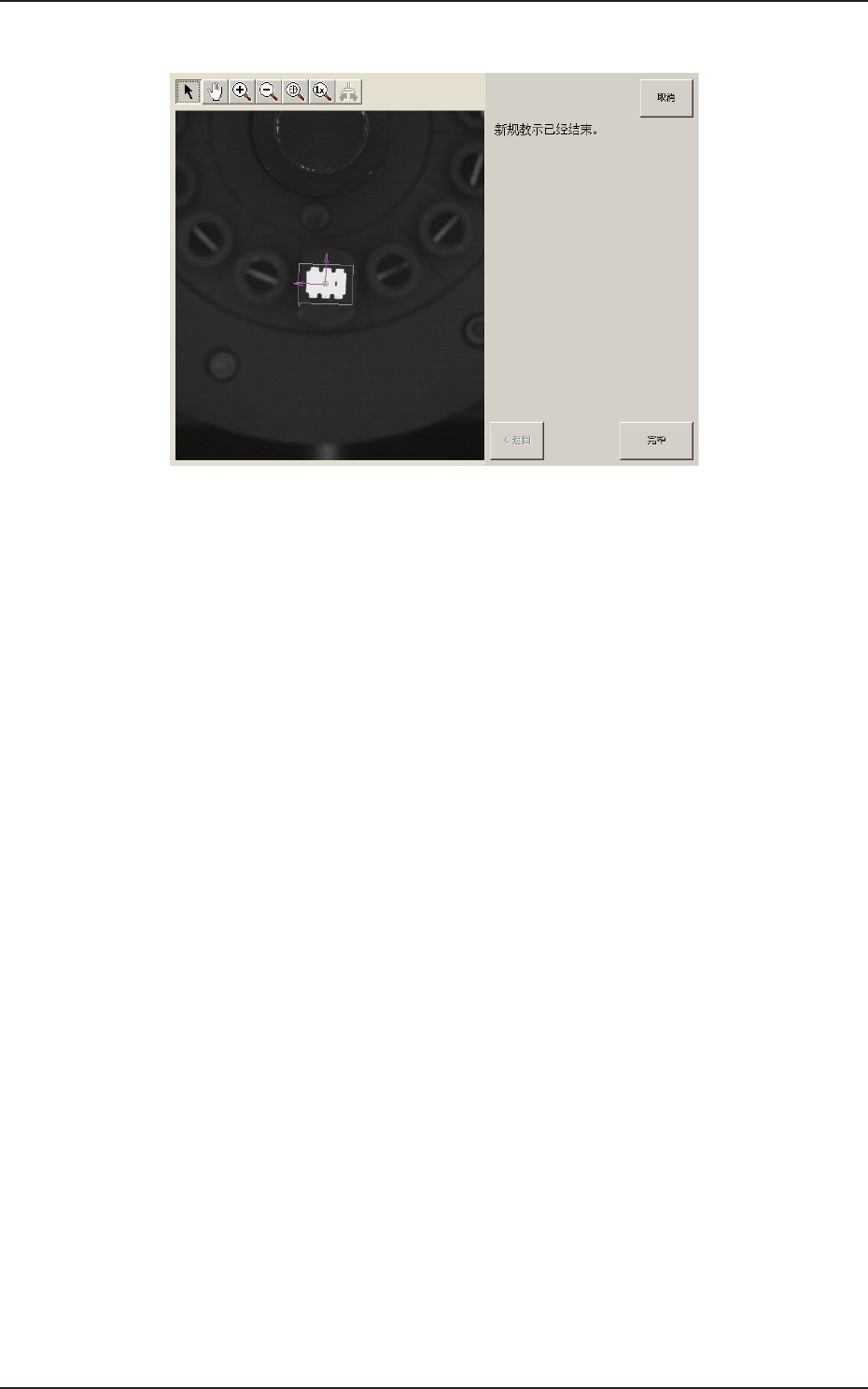

(10) 结束教示后，按下 [ 完毕 ] 按钮。
F2F96
7.3 元件识别测试
2OM-1752
6-84

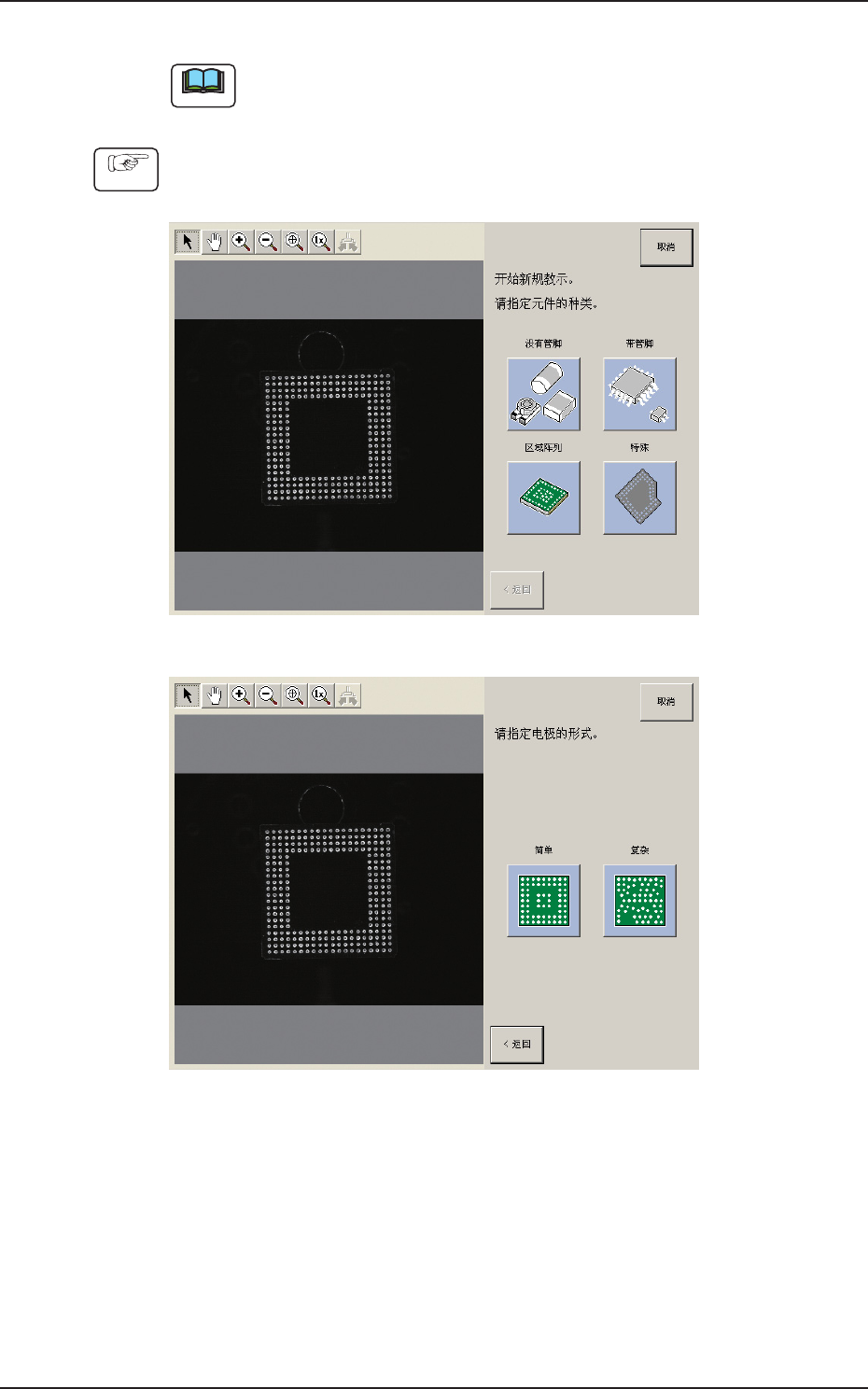

7.3.7.3 BGA/CSP 元件时
Note
在主机使用说明书上举电极形式为
“
简单
”
( 电极元件为等间距 ) 的元件
示例进行说明。
Procedure
(1) 选择 [ 区域阵列 ]
→
[ 简单 ]
→
电极种类。
F2F97
F2F98
1304-001
7.3 元件识别测试
