2OM-1752 4-10 [15] [16] [17] “ 生产管理数据 ” 选项卡 (5/5)F2D7 [15] 区域 1 ～ 5 第 1 点异常 (/ 线路板识别异常合计 [%]) 线路板识别第 1 点的异常次数合计对线路板识别异常合计次数的百分 比。 第 2 点异常 (/ 线路板识别异常合计 [%]) 线路板识别第 2 点的异常次数合计对线路板识别异常合计次数的百分 比。 第 3 点异常 (/ 线路板识别异常合计 …
2OM-1752
4-9
G: 元件姿势 [ 认识 ](/ 异常合计 [%])
在识别处理中判定为正反面判定异常及极性判定异常的次数对吸取
异常合计次数的百分比。
H: 测记值 ( 计测值 ) 异常 (/ 异常合计 [%])
发生计测值异常的次数对异常合计次数的百分比。
K: 共面性 (/ 异常合计 [%])
选项贴装时检出的异常。
L: 表里判定 ( 正反侧判定异常 )[ 传感器 ](/ 异常合计 [%])
元件姿势检出传感器检出正反侧判定异常的次数对吸取异常合计次
数的百分比。
异常合计
吸取异常的合计次数。
[15]
“
生产管理数据
”
选项卡 (4/5)F2D6
1304-001
2.1生产管理数据
2OM-1752
4-10
[15]
[16]
[17]
“

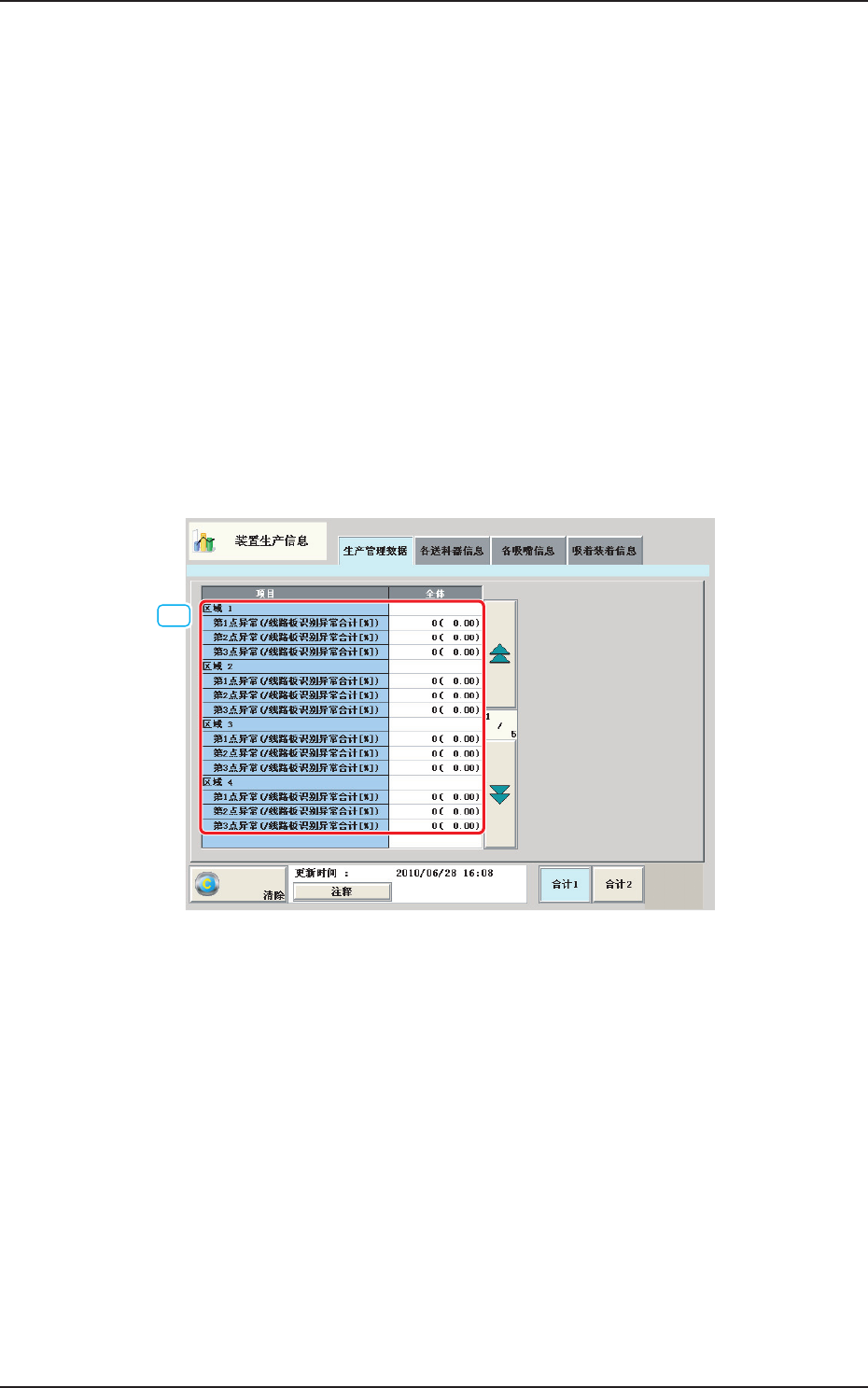

生产管理数据
”
选项卡 (5/5)F2D7
[15]区域 1 ～ 5
第 1 点异常 (/ 线路板识别异常合计 [%])
线路板识别第 1 点的异常次数合计对线路板识别异常合计次数的百分
比。
第 2 点异常 (/ 线路板识别异常合计 [%])
线路板识别第 2 点的异常次数合计对线路板识别异常合计次数的百分
比。
第 3 点异常 (/ 线路板识别异常合计 [%])
线路板识别第 3 点的异常次数合计对线路板识别异常合计次数的百分
比。
[16]各个异常 (/ 线路板认识 ( 识别 ) 异常合计 [%])
线路板识别单个异常次数合计对线路板识别异常合计次数的百分比。
[17]线路板识别异常合计
在线路板识别处理中检出异常的异常合计次数。
显示整体线路板识别的异常次数和分割线路板识别的异常合计次数值。
1304-001
2.1生产管理数据
2OM-1752
4-11
2.2 各送料器信息
[5] [6] [7] [8] [9][1] [2] [3] [4]
“
各送料器信息
”
选项卡 (1/2)F2D8
[10]
[18]
[11] [12] [13] [14] [15] [16] [17]
“
各送料器信息
”
选项卡 (2/2)F2D9
Note
(a)界面显示根据所选择的选项而有所不同。
(b)各项目显示为按钮，按下各按钮，该项目的数据按降序重新排列。按
异常次数的降序显示异常显示内容，因此有助于分析，从而提高生产
效率。
按下 [ 送料器编号 ] 按钮，便返回到初始显示 ( 送料器编号顺序 )。
按各送料器安装台分别显示各送料器吸取信息的选项卡。
按下按钮，便切换为对应的送料器安装台选项卡。
1304-001
2.2各送料器信息
