2OM-1752 6-68 1304-001 7.3.7 “ 新规教示魔术师 ” 界面 新规教示按以下步骤进行操作。 7.3.7.1 带引脚元件 -QFP 时 Procedure (1) 选择 [ 带管脚 ( 引脚 )] → [IC] → [QFP]。 F2F65 F2F66 7.3 元件识别测试
2OM-1752
6-671304-001
[19] [20]
[18]
F2F64
[18] [ ] 按钮
显示输入数据时的数字键标识。
[19] 増减按钮 1
通过按下各单位的按钮，直接增减数值。
[20] 増减按钮 2
×
1(0.01)、
×
10(0.1)、
×
100(1) 通过选择各单位，用所选单位增减数值。
7.3 元件识别测试
2OM-1752
6-681304-001
7.3.7
“
新规教示魔术师
”
界面
新规教示按以下步骤进行操作。
7.3.7.1 带引脚元件 -QFP 时
Procedure
(1) 选择 [ 带管脚 ( 引脚 )]
→
[IC]
→
[QFP]。
F2F65
F2F66
7.3 元件识别测试
2OM-1752
6-691304-001
F2F67

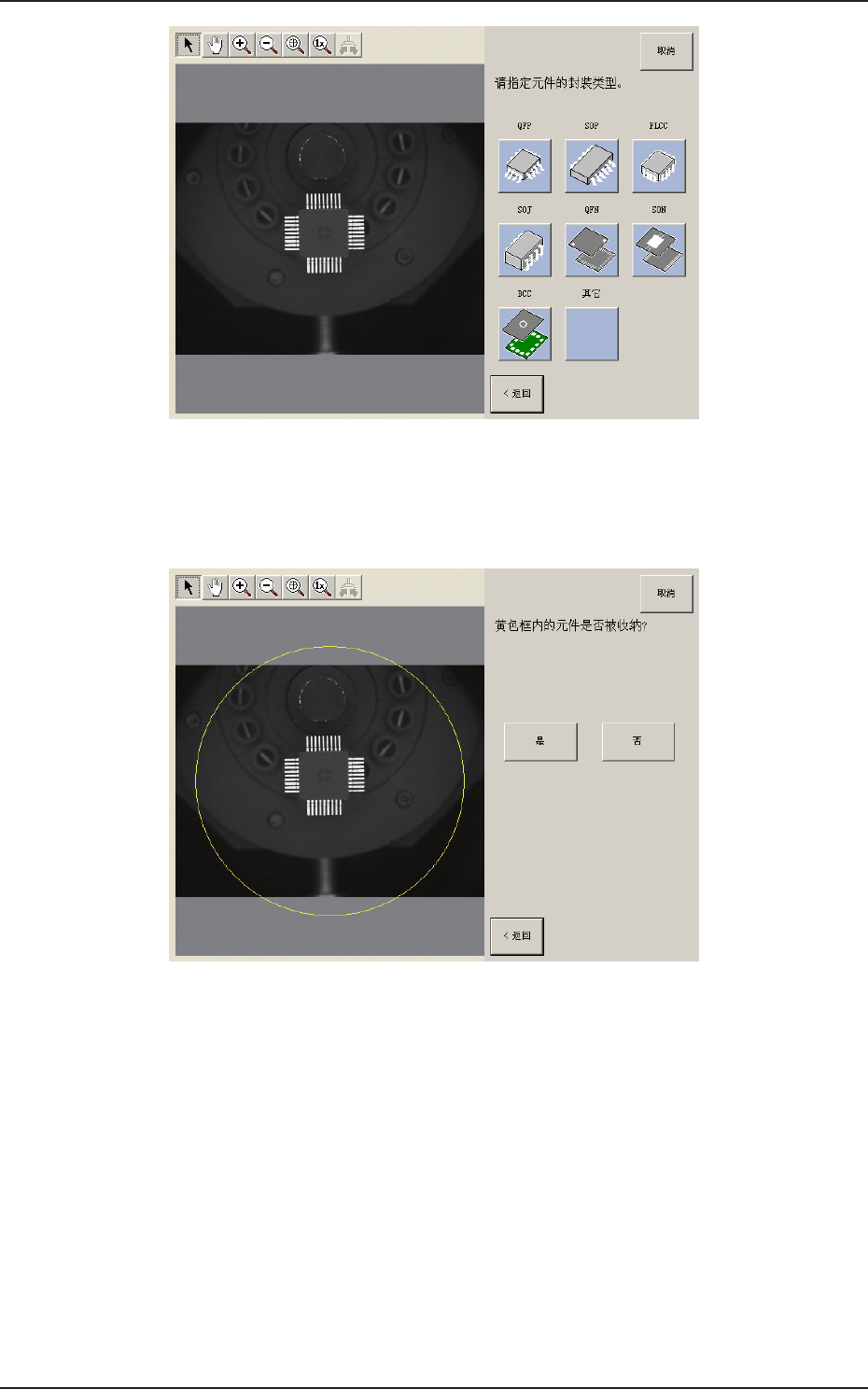

(2)元件被收纳到黄色框内时按 [ 是 ] 按钮，元件大而无法收纳到框
内时按 [ 否 ] 按钮。
F2F68
7.3 元件识别测试
