2OM-1752
6-121304-001

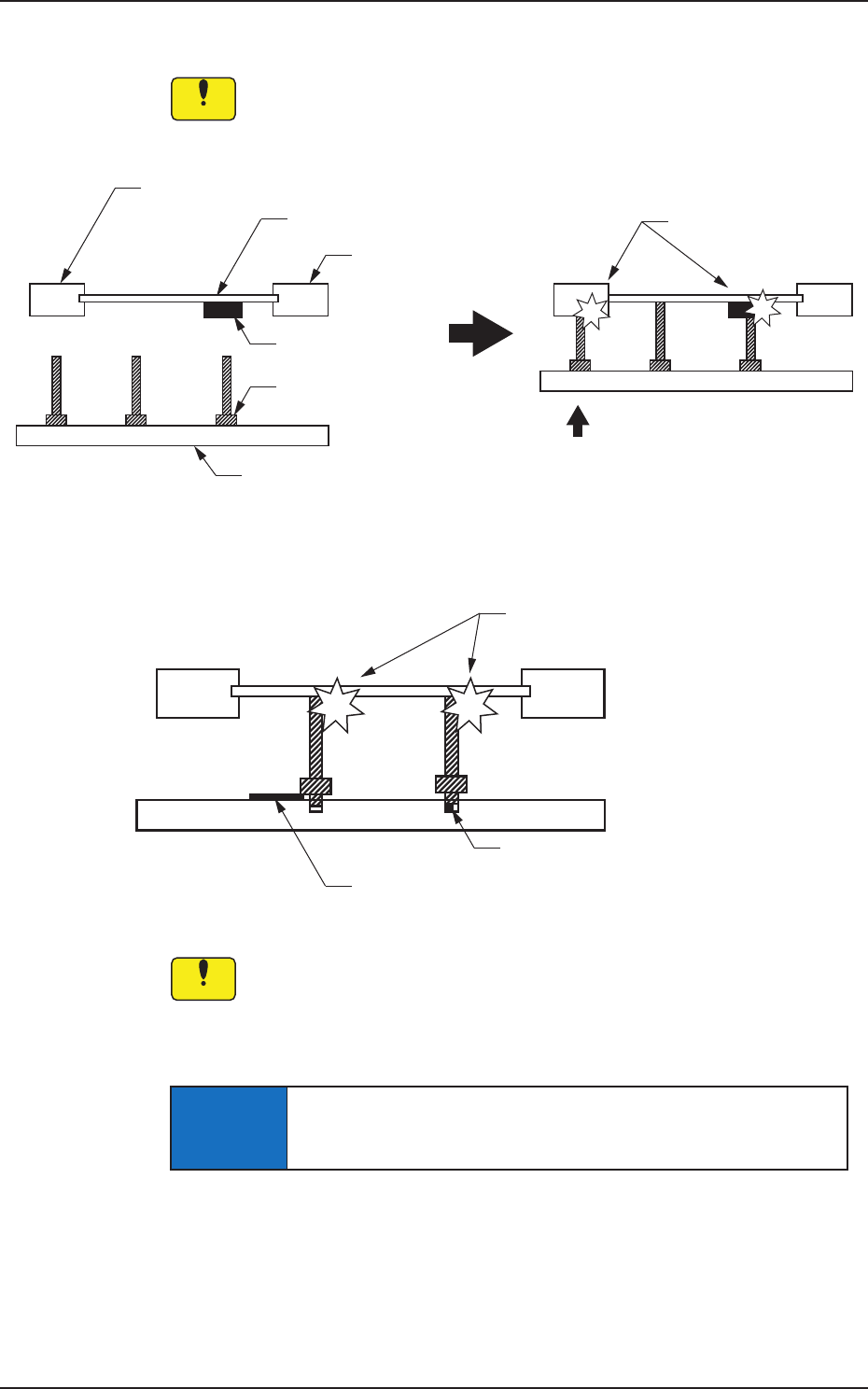

4.1.1 线路板支撑销的设置和拆卸上的注意事项
Notice
请垂直插入线路板支撑销进行设置。
•
在滑道下侧设置线路板支撑销时，支撑台上升时有可能发生碰撞。
•
在没有正确设置的状态下进行运行时，有可能损坏装置。
滑道
支撑台
碰撞
滑道
线路板支撑销
先装元件
线路板
支撑台上升
不可以设置位置
F2F13
碰撞
进入孔内的芯片元件等异物
支撑台上异物
F2F14
Notice
(a)在支撑台上掉落元件或垃圾时，无法正常设置线路板支撑销。
掉落元件或垃圾等时，请用吸尘器去除 ( 禁止吹气 )。
(b)在支撑台上进行作业时，若用手压支撑台或放置物品使支撑台受重压，
就有可能变形，因此请注意。
通知
在线路板背面有元件时，请在线路板支撑销不接触元件的位
置插入线路板支撑销。
4.1线路板支撑销和传送带宽度的设定步骤
2OM-1752
6-131304-001

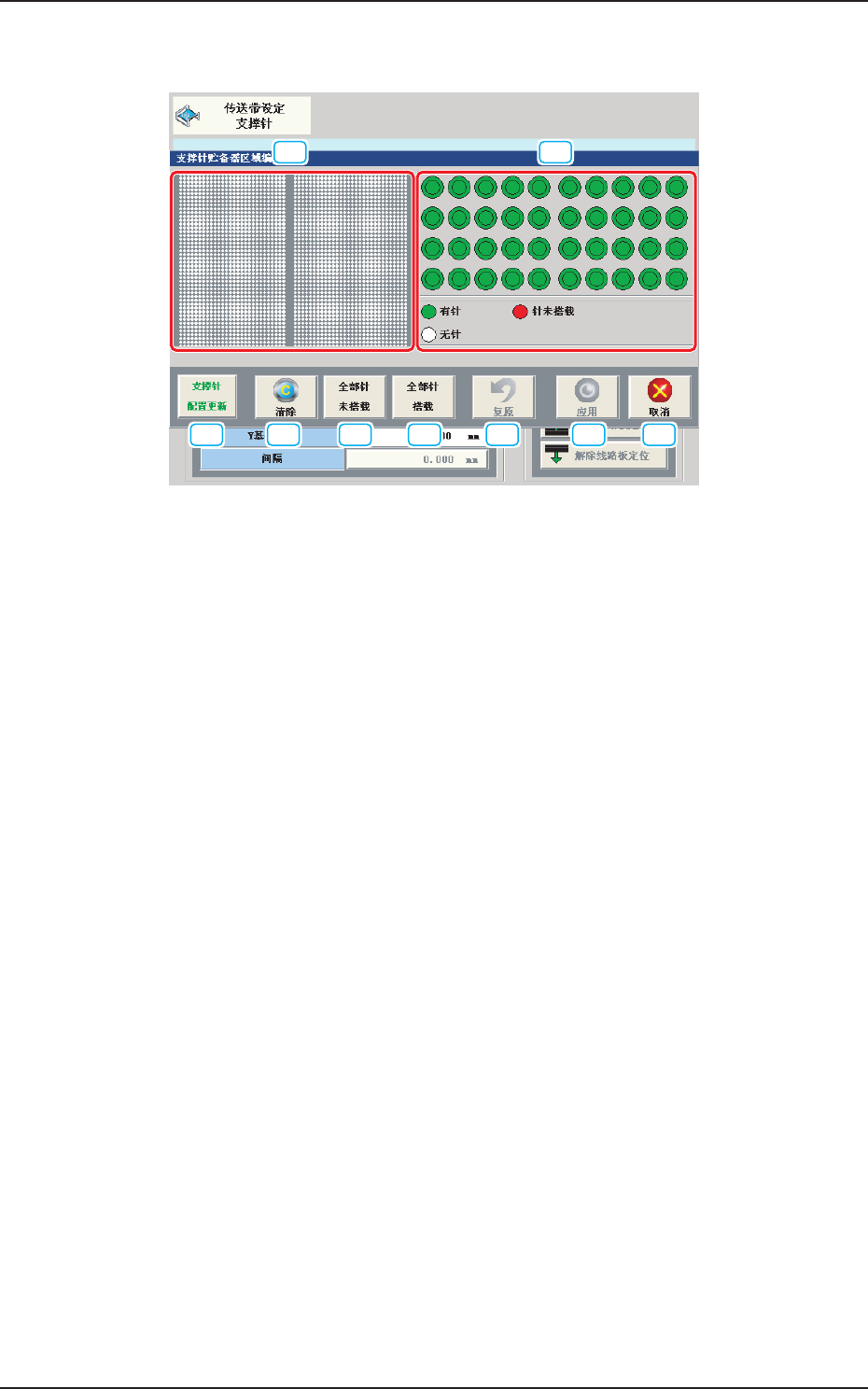

4.2 支撑针贮备器 ( 支撑销保管 ) 区域编辑
[1] [2]
[3] [4] [5] [6] [7] [8] [9]
F2F15
[1]线路板支撑针位置显示部
图像显示支撑台。
显示线路板支撑销的配置状况。
[2]保管区域图像显示部
图像显示线路板支撑销的保管区域。
点击相应的针，就切换有针和针未搭载。
绿 : 有针
红 : 针未搭载
白 : 无针
[3][ 支撑针配置更新 ] 按钮
更新保管区域的配置数据。
[4][ 清除 ] 按钮
清除配置在支撑台的线路板支撑销的配置数据。
[5][ 全部针未搭载 ] 按钮
将保管区域的配置数据全部变更为未搭载。
[6][ 全部针搭载 ] 按钮
将保管区域的配置数据全部搭载。
[7][ 复原 ] 按钮
返回到应用前的状态。
4.2支撑针贮备器 ( 支撑销保管 ) 区域编辑
2OM-1752
6-141304-001
4.2支撑针贮备器 ( 支撑销保管 ) 区域编辑
[8][ 应用 ] 按钮
应用变更的保管区域的配置数据。
[9][ 取消 ] 按钮
结束编辑。
没有应用的配置数据被取消。
