第二卷 生产& 设定菜单.pdf - 第336页
2OM-1752 6-78 1304-001 7.3.7.2 无引脚元件 - 排阻时 Procedure (1) 选择 [ 没有管脚 ( 引脚 )] → [ 异形 ]。 F2F86 F2F87 7.3 元件识别测试
2OM-1752
6-771304-001

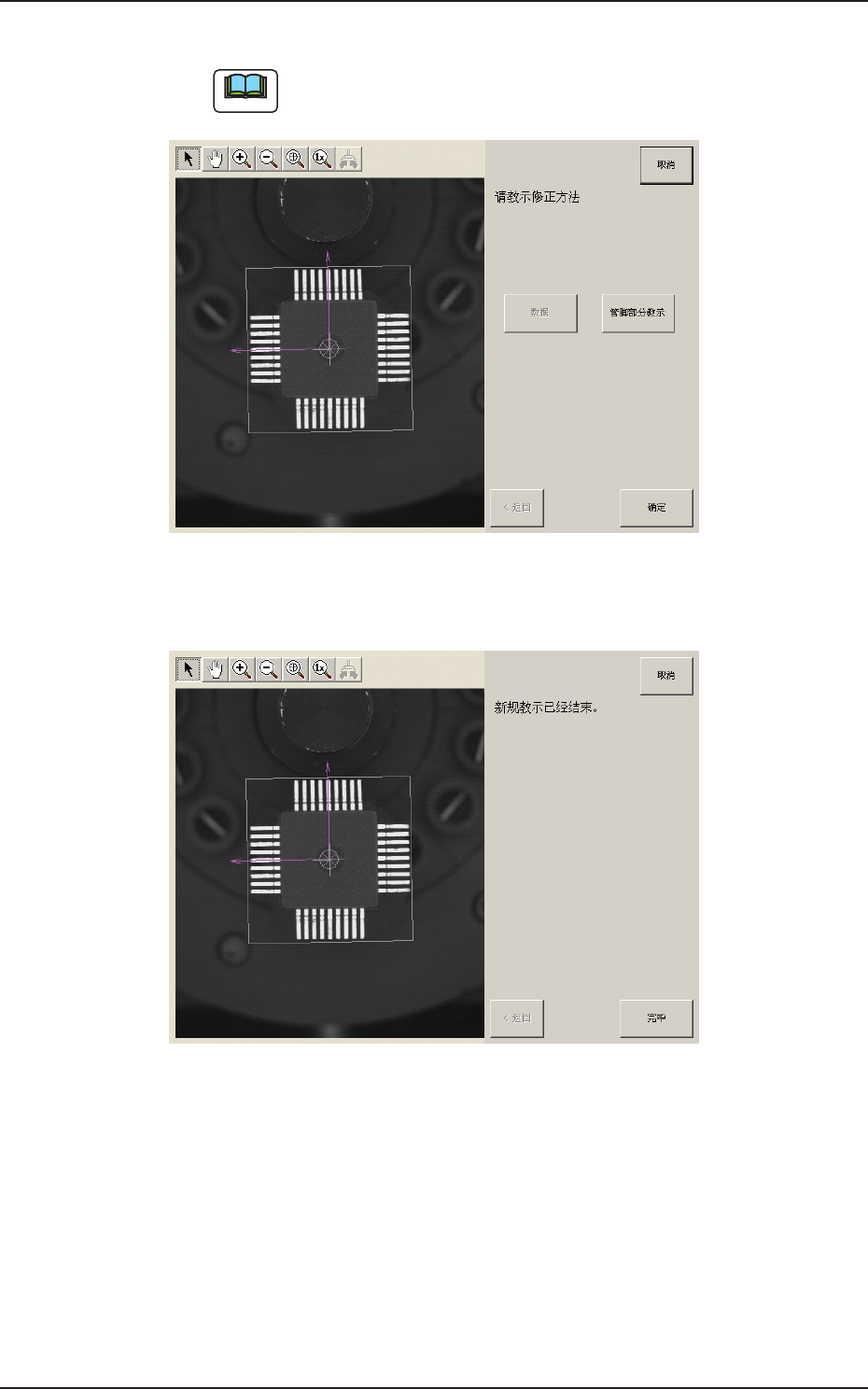

(14) 显示修正方法的选择界面，按下 [ 确定 ] 按钮。
Note
QFP 时，在引脚根元固定元件尺寸，因此无法进行调整。
F2F84
(15) 显示
“
新规教示已经结束。
”
的界面，按下 [ 完毕 ] 按钮。
F2F85
7.3 元件识别测试
2OM-1752
6-781304-001

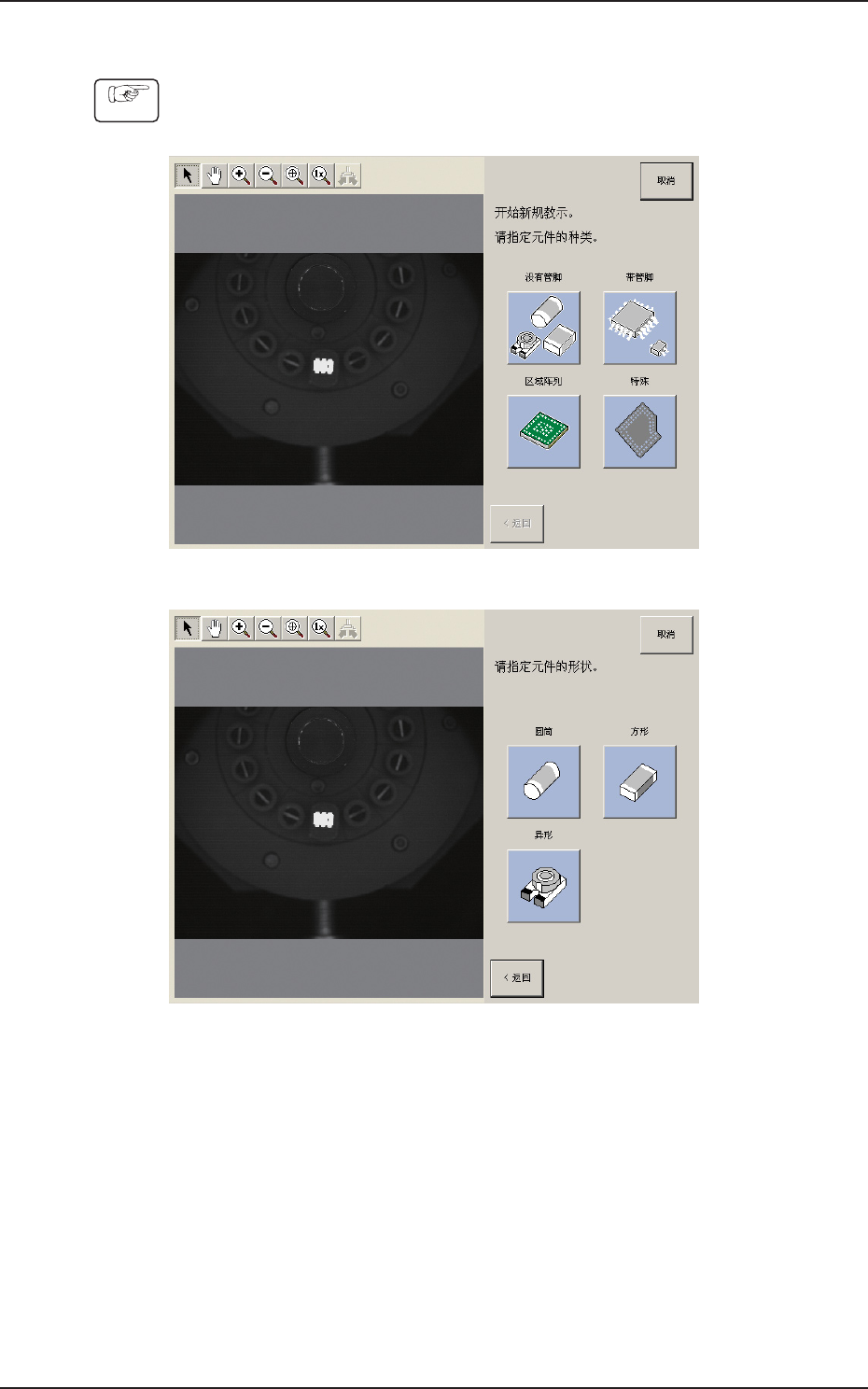

7.3.7.2 无引脚元件 - 排阻时
Procedure
(1) 选择 [ 没有管脚 ( 引脚 )] → [ 异形 ]。
F2F86
F2F87
7.3 元件识别测试
2OM-1752
6-791304-001
(2)元件被收纳到黄色框内时按 [ 是 ] 按钮，元件大而无法收纳到框内
时按 [ 否 ] 按钮。
F2F88
(3)点击元件的左上后，点击右下，圈住全体。
F2F89
(4)确认元件被收纳框内，按下 [ 确定 ] 按钮。
7.3 元件识别测试
