2OM-1752 6-94 1304-001 [4] [ 标记数据编集 ( 编辑 )] 按钮 请按下各按钮，设定线路板识别标记数据。 F2F116 Note 在 “ 生产机种数据设定 ” 界面中进行设定时，线路板识别标记数据被 设定。 [5] [ 移动实行 ] 按钮 将横梁移动到设定的位置。 [6] [ 目视对齐移动 ] 按钮 切换到用目视对齐进行识别位置指定的界面。 [7] [ 认识 ( 识别 ) 实行 ] 按钮 按下按钮，便…
2OM-1752
6-931304-001

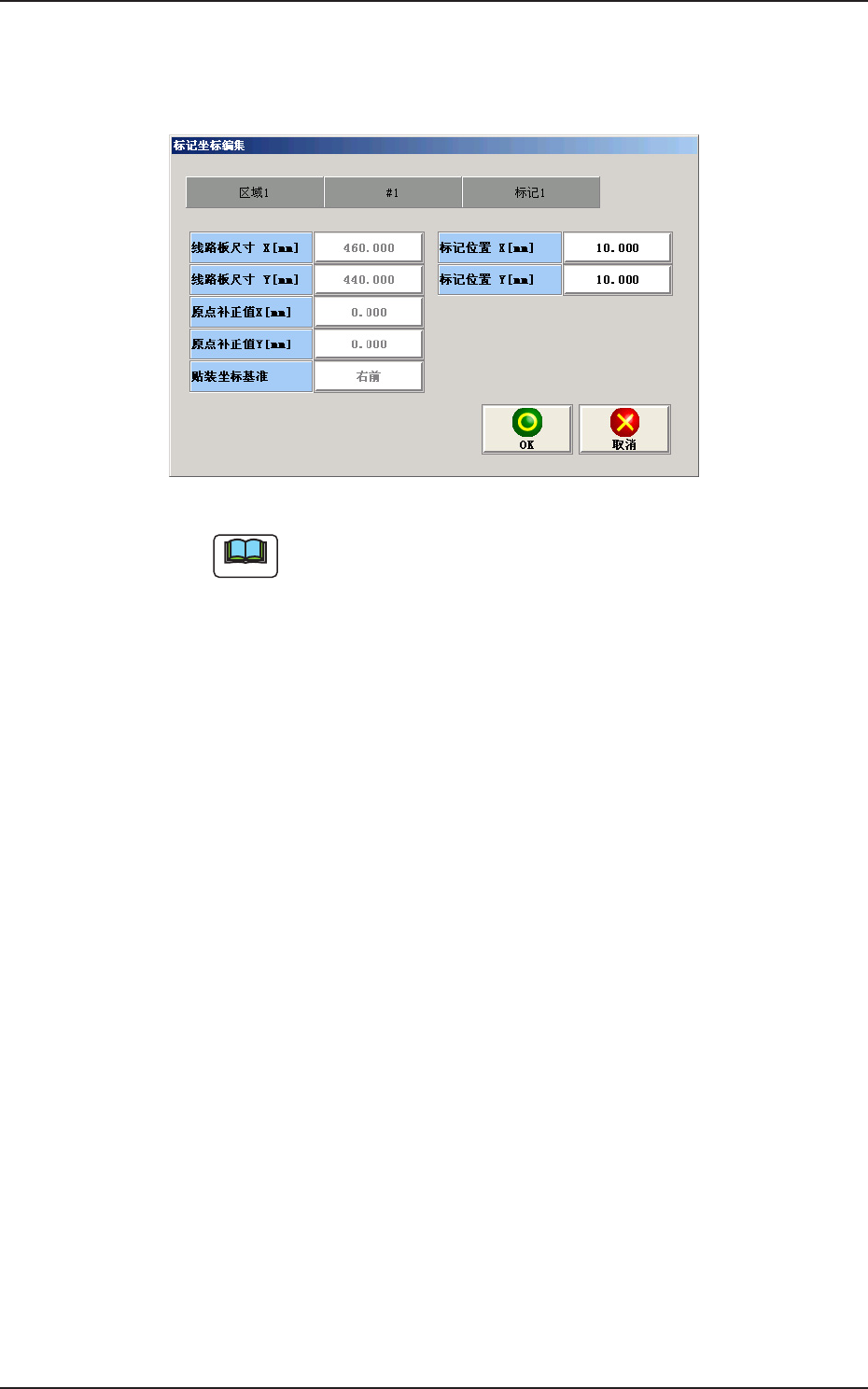

[3] [ 标记坐标编集 ( 编辑 )] 按钮
指定线路板识别标记的位置。
各项目被设定为按钮，按下按钮，便显示各数据的设定界面。
F2F115
Note
(a)设定有生产机种时，
“
线路板尺寸 X
”
、
“
线路板尺寸 Y
”
、
“
Y 排列
位置
”
自动被设定。
(b)在
“
生产机种数据设定
”
界面中进行设定时，
“
标记位置 X
”
、
“
标记位置 Y
”
也被设定。
7.4 PCB( 线路板 ) 识别测试
2OM-1752
6-941304-001

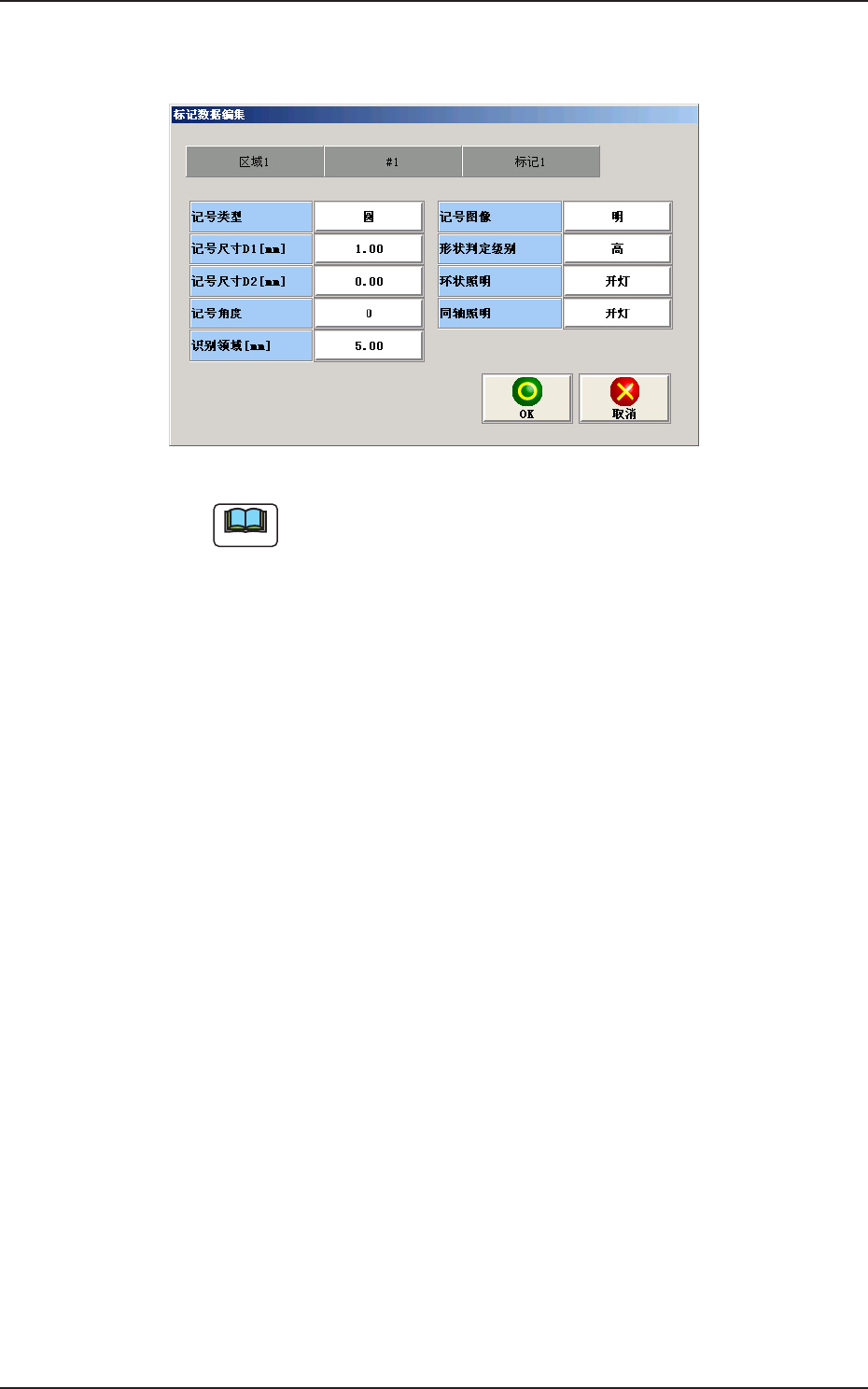

[4][ 标记数据编集 ( 编辑 )] 按钮
请按下各按钮，设定线路板识别标记数据。
F2F116
Note
在
“
生产机种数据设定
”
界面中进行设定时，线路板识别标记数据被
设定。
[5][ 移动实行 ] 按钮
将横梁移动到设定的位置。
[6][ 目视对齐移动 ] 按钮
切换到用目视对齐进行识别位置指定的界面。
[7][ 认识 ( 识别 ) 实行 ] 按钮
按下按钮，便准备线路板识别测试的实行。
[8]识别结果
显示线路板识别测试的识别结果。
[9][ 线路板移载 ] 按钮
显示
“
线路板移载
”
界面。
[10][ 保存图像 ] 按钮
显示
“
保存图像
”
界面。
保存测试结果时使用。
[11][ 再识别 ] 按钮
触摸识别图像，进行标记的再识别。
7.4PCB( 线路板 ) 识别测试
2OM-1752
6-951304-001

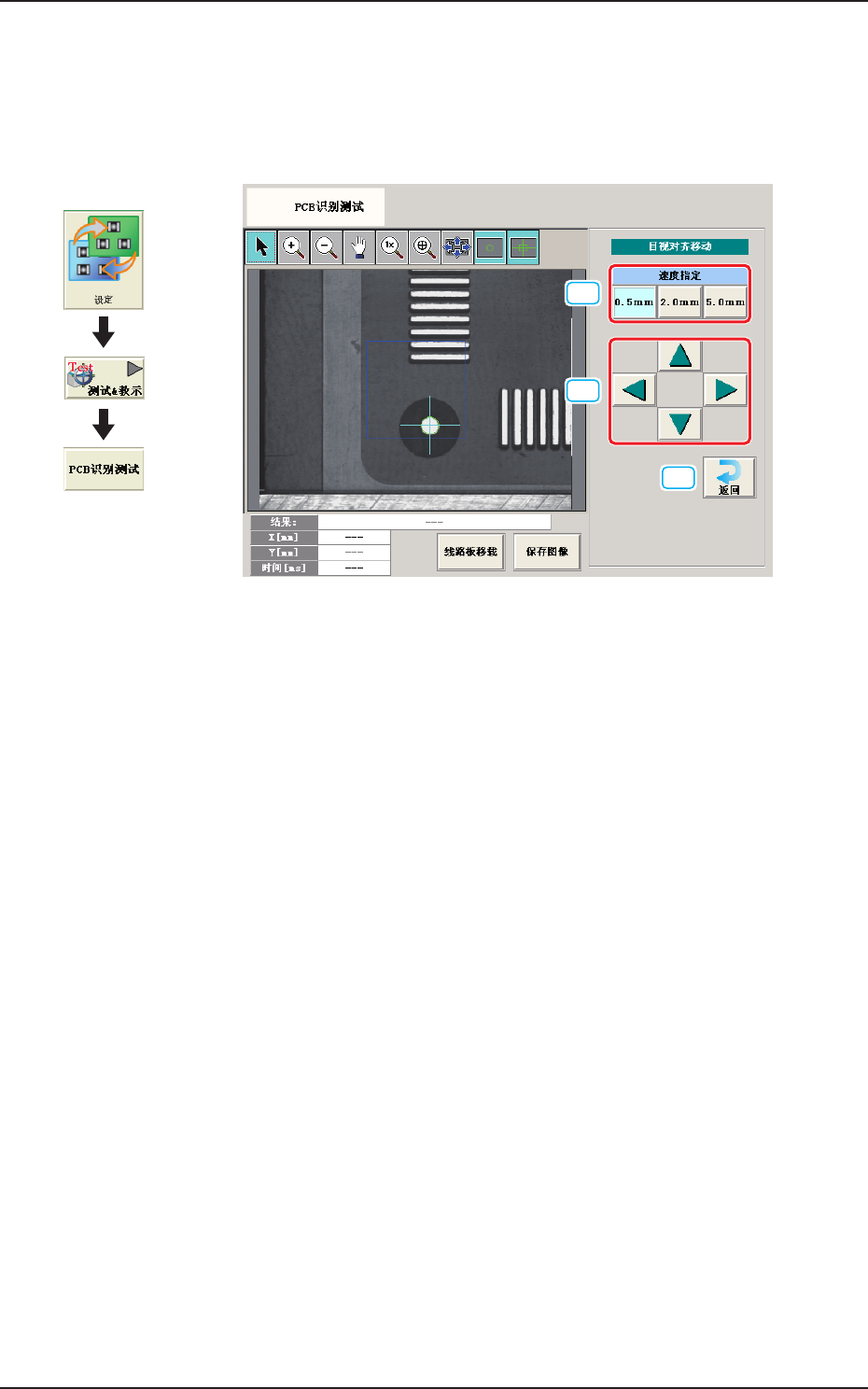

7.4.1 目视对齐移动
通过目视对齐进行线路板识别定位。
在
“
线路板识别测试
”
界面中，按下 [ 移动实行 ] 按钮后按下 [ 目视对齐移
动 ] 按钮，便显示
“
目视对齐移动
”
界面。
[1]
[2]
[3]
F2F117
[1] 速度指定
从以下选择目视对齐时的横梁移动速度。
[0.5mm] 按钮、[2.0mm] 按钮、[5.0mm] 按钮
[2] 目视对齐移动
以
“
[1]速度指定
”
中选择的速度向箭头方向移动横梁。
[3]
[ 返回 ] 按钮
返回到
“
线路板测试
”
界面。
界面展开
7.4 PCB( 线路板 ) 识别测试
