2OM-1752 6-99 1304-001 7.5 吸着 ( 吸取 ) 位置补正教示 对不能吸取元件中心位置的元件进行吸取位置教示。 从加上元件中心位置补正、简单包装、吸取角度的当前的偏心吸取位置进行 目视对齐。 [1] [2] [4] [9] [5] [6] [7] [8] [3] F2F120 [1] 送料器 显示吸取元件的送料器编号。 [2] 安装头 显示进行教示的安装头编号。 [3] 吸取位置补正 显示指定送料器编号元件的…
2OM-1752
6-981304-001
•
线路板识别测试的实行
Procedure
(1)按下 [ 认识 ( 识别 ) 实行 ] 按钮，在 10 秒钟内再按操作台的 [START]
按钮。
( 实行线路板识别测试。)
“
标记位置对齐
”
设定为
“
使用
”
时，识别测试成功后 XY 横梁移动，
使线路板识别标记位于识别监视器中心的位置。
•
识别测试失败，便显示异常显示 ( 识别异常 ) 界面。
请参照异常显示界面内容修正各数据，再次进行线路板识别测试。
•
测试成功后记录修正的数据，反映到测试的生产机种线路板程序数
据中。
7.4 PCB( 线路板 ) 识别测试
2OM-1752
6-991304-001

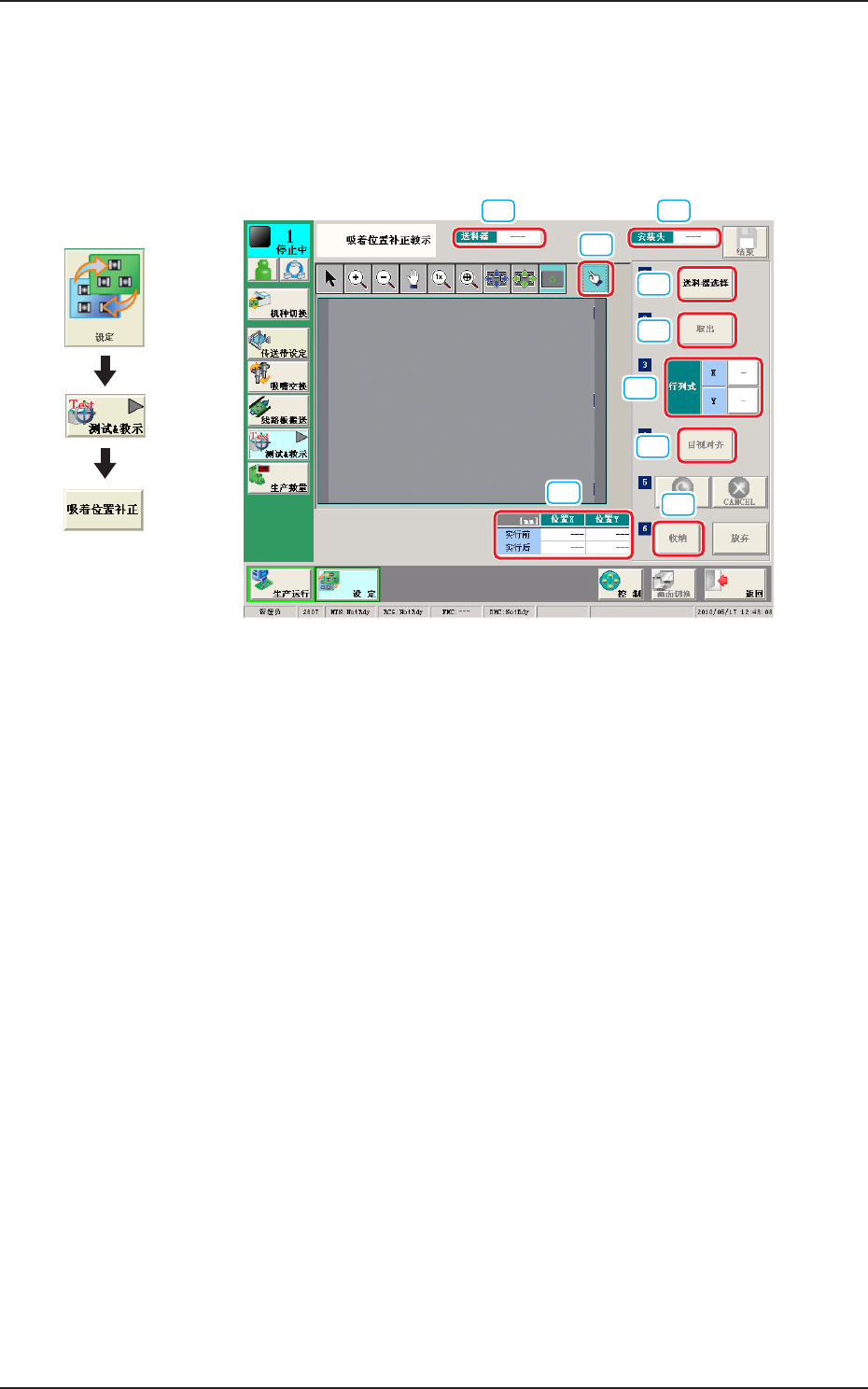

7.5 吸着 ( 吸取 ) 位置补正教示
对不能吸取元件中心位置的元件进行吸取位置教示。
从加上元件中心位置补正、简单包装、吸取角度的当前的偏心吸取位置进行
目视对齐。
[1] [2]
[4]
[9]
[5]
[6]
[7]
[8]
[3]
F2F120
[1] 送料器
显示吸取元件的送料器编号。
[2] 安装头
显示进行教示的安装头编号。
[3]
吸取位置补正
显示指定送料器编号元件的元件数据库的吸取位置补正值。
实行前
:进行教示前的值。
实行后:进行教示后的结果。
[4]
[ 送料器选择 ] 按钮
显示
“
送料器选择表格
”
界面。
选择进行教示的送料器。
[5] [ 取出 ] 按钮
使用于多层盘式送料器 ( 选项 )。
[6]
行列式
使用于多层盘式送料器 ( 选项 )。
界面展开
7.5 吸着 ( 吸取 ) 位置补正教示
2OM-1752
6-1001304-001
[7] [ 目视对齐 ] 按钮
进行吸取位置的目视对齐。
[8] [ 收纳 ] 按钮
使用于多层盘式送料器 ( 选项 )。
[9] [ 再识别 ] 按钮
在目视对齐界面触摸识别图像，进行凹槽的再识别。
Note
根据送料器种类，无法识别凹槽时，不显示再识别按钮。
•
再识别步骤
Procedure
(1) 在目视对齐界面，按下 [ 再识别 ] 按钮。
(2) 触摸进行再识别的凹槽附近。
( 图表移动。)
7.5 吸着 ( 吸取 ) 位置补正教示
