(G03) P 数据
在
“
贴装
”
界面中，按下 [P 数据 ] 按钮，便显示以下界面。
F2B49
(G03_01)
PNo
表示贴装数据 (P) 的步骤编号。
在该步骤编号行设定元件的贴装坐标和贴装角度等数据。
(G03_02)
X、Y[mm]
设定元件的贴装坐标数据 X 和 Y。
设定对应贴装坐标基准 (No) 的坐标。
Y2
Y1
X1
X2
贴装坐标基准(No)
Y
X
F2B50
1304-001
界面展开
3.7 贴 装
2OM-1752
2-59
(G03_03)
Z[deg]

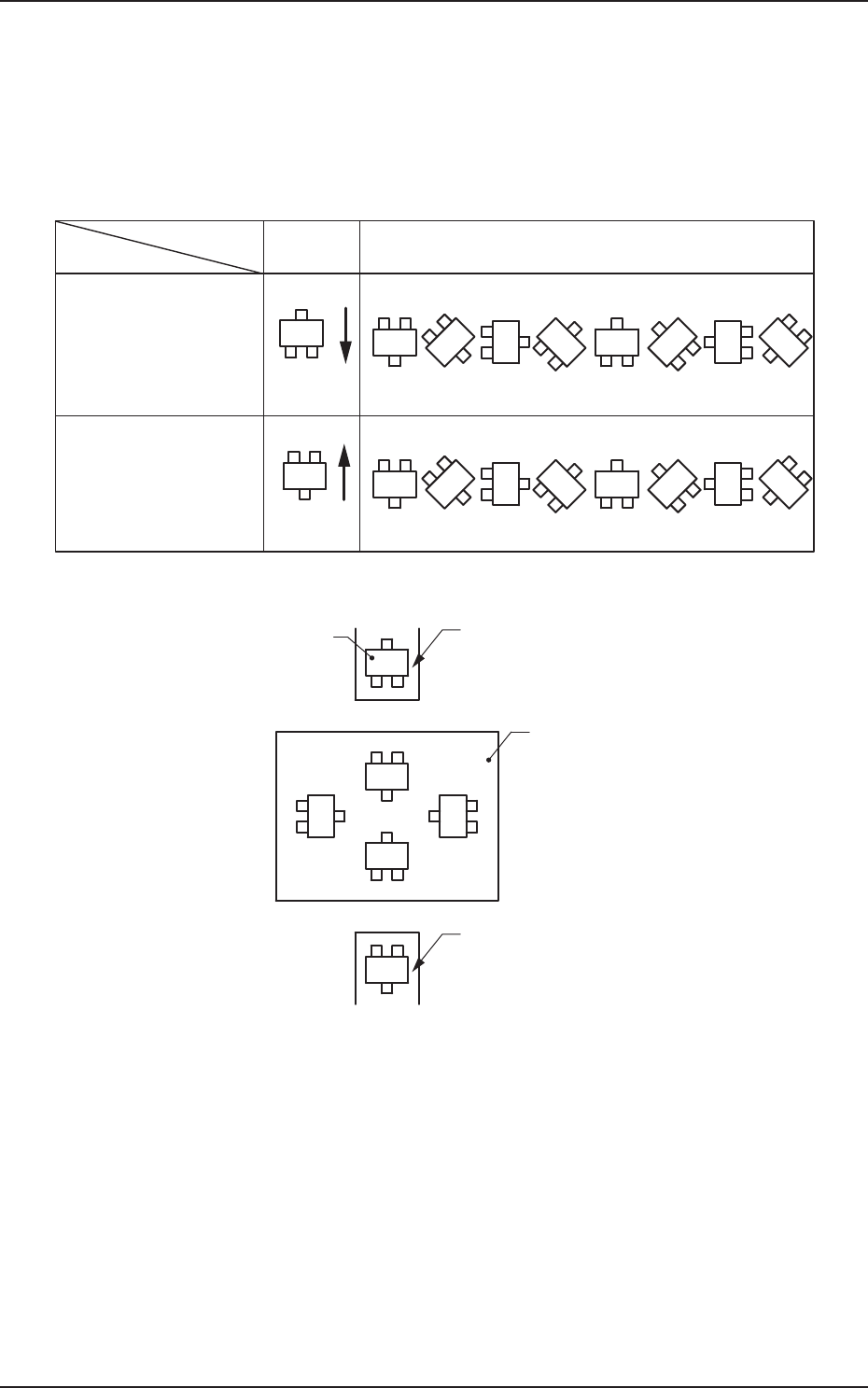

设定元件贴装角度。
根据带式送料器上元件的包装来决定贴装角度。
例
:
装置背面
装置正面
0
°
270°
180°
90°
线路板
送料器上元件的包装
带式送料器
带式送料器
0° 45° 90° 135° 180° 225° 270° 315°
料带的
流向
包装
料带的
流向
包装
送料器安装台1、3时
送料器安装台2、4时
Z
(角度)
F2B51
1304-001
3.7贴装
2OM-1752
2-60
(G03_04)
H[mm]
可补正元件的贴装高度。
线路板
元件
基准面
H
F2B52
Note
C( 控制指令 ) 要设定为 E，因此，在步骤编号的最终行设定 H 数据也
是无效的。
(G03_05)
元件 ID
设定元件 ID。
(G03_06)
Dev-Fdr
设定配置有元件的送料器编号。
Note
在此设定的 Fdr No. 必须用元件配置数据设定。
(G03_07)
标识 ( 符号 )
输入配线图形等线路板上写着的字符时使用。
可以使用的字符为半角英文字母 / 数字及符号。
最多可设定 32 个字符。
Note
(a) 不影响生产运行。
(b) 可用作印刷在线路板上面参考编号。
