2OM-1752 6-41 1304-001 (6) 正式登录新贴装坐标时，按下 [ 结束 ] 按钮。 显示 “ 保存确认 ” ( 不暂进行时登录的话 ( 不进行暂时登录时 )，教示 结果将不被保存。) 界面。 F2F41 改写当前的生产机种数据时 ( 覆盖保存 ) 在 “ 保存确认 ” 界面中，按下 [ 是 ] 按钮，显示 “ 保存确认 ( 原有 数数将被覆盖，写入吗？ ) ” 。 按下 [ 是 ] 按钮，用暂时保存的数据覆…
2OM-1752
6-401304-001
手动 ( 目视对齐 ) 进行时
Procedure
(1)选择
“
自动
”
或
“
中心 1 点
”
，指定教示方式。
(2)选择 [ 周期运行 ] 按钮或 [ 指定步骤 ] 按钮，移动到教示对象步骤。
( 按下各按钮后，按以下步骤进行设定。)
•
按下 [ 周期运行 ] 按钮后，在 10 秒钟内再按操作台的 [START] 按钮，
进行连续动作。
移动到教示对象步骤后，按操作台的 [STOP] 按钮停止。
•
重复进行按下 [ 指定步骤 ] 按钮后，在 10 秒钟内再按操作台的
[START] 按钮的操作，直到移动至教示对象步骤。
•
用步骤数据显示的纵向滚动条或 [ 指定步骤 ] 按钮选择教示对象步
骤。
(3)按下 [ 教示实行 ] 按钮后，在 10 秒钟内再按操作台的 [START] 按钮。
(4)用 [ 图表移动 ] 按钮对齐识别领域的元件外形显示和识别存储图像获
取的线路板图形，进行定位后按下 [OK] 按钮确定位置。
(5)结束教示操作时，在
“
贴装坐标显示
”
界面的坐标教示的教示结果
(X,Y) 显示新贴装坐标，进行确认。
( 新贴装坐标自动进行暂时登录并写入到文件。)
Note
(a)新贴装坐标的暂时登录可以改写运行数据和生产机种文件的暂时
文件 ( 临时文件 )，但无法改写原始文件。
(b)暂时登录中的步骤可以进行暂时登录数据的取消操作。
取消时，请选择要取消的步骤，按下 [ 取消 ] 按钮。
(c)暂时登录中的步骤的步骤显示部背景颜色显示为
“
浅蓝色
”
。
(d)暂时登录的数据立刻反映到连续运行、步骤动作。
(e)在暂时登录中不能进行生产机种数据的编辑。
(f)取消所有暂时登录的数据时，请参照 (6)。
7.2
贴装坐标教示
2OM-1752
6-411304-001
(6)正式登录新贴装坐标时，按下 [ 结束 ] 按钮。
显示
“
保存确认
”
( 不暂进行时登录的话 ( 不进行暂时登录时 )，教示
结果将不被保存。) 界面。
F2F41
改写当前的生产机种数据时 ( 覆盖保存 )
在
“
保存确认
”
界面中，按下 [ 是 ] 按钮，显示
“
保存确认 ( 原有
数数将被覆盖，写入吗？ )
”
。
按下 [ 是 ] 按钮，用暂时保存的数据覆盖线路板程序。
F2F42
保留当前的生产机种数据时 ( 另存 )
在
“
保存确认 ( 原有数数将被覆盖，写入吗？ )
”
，按下 [ 否 ]，
显示
“
输入机种名
”
界面，请输入新文件名，按下 [ 设定 ] 按钮。
暂时保存的线路板程序用新输入的文件名保存。
F2F43
放弃教示数据时 ( 删除所有教示数据 )
在
“
保存确认 ( 在线路板程序保存暂时登录的数据吗？ ( 不进行暂
时登录时，教示结果将不被保存。))
”
界面中，按下 [ 否 ] 按钮。
7.2贴装坐标教示
2OM-1752
6-421304-001

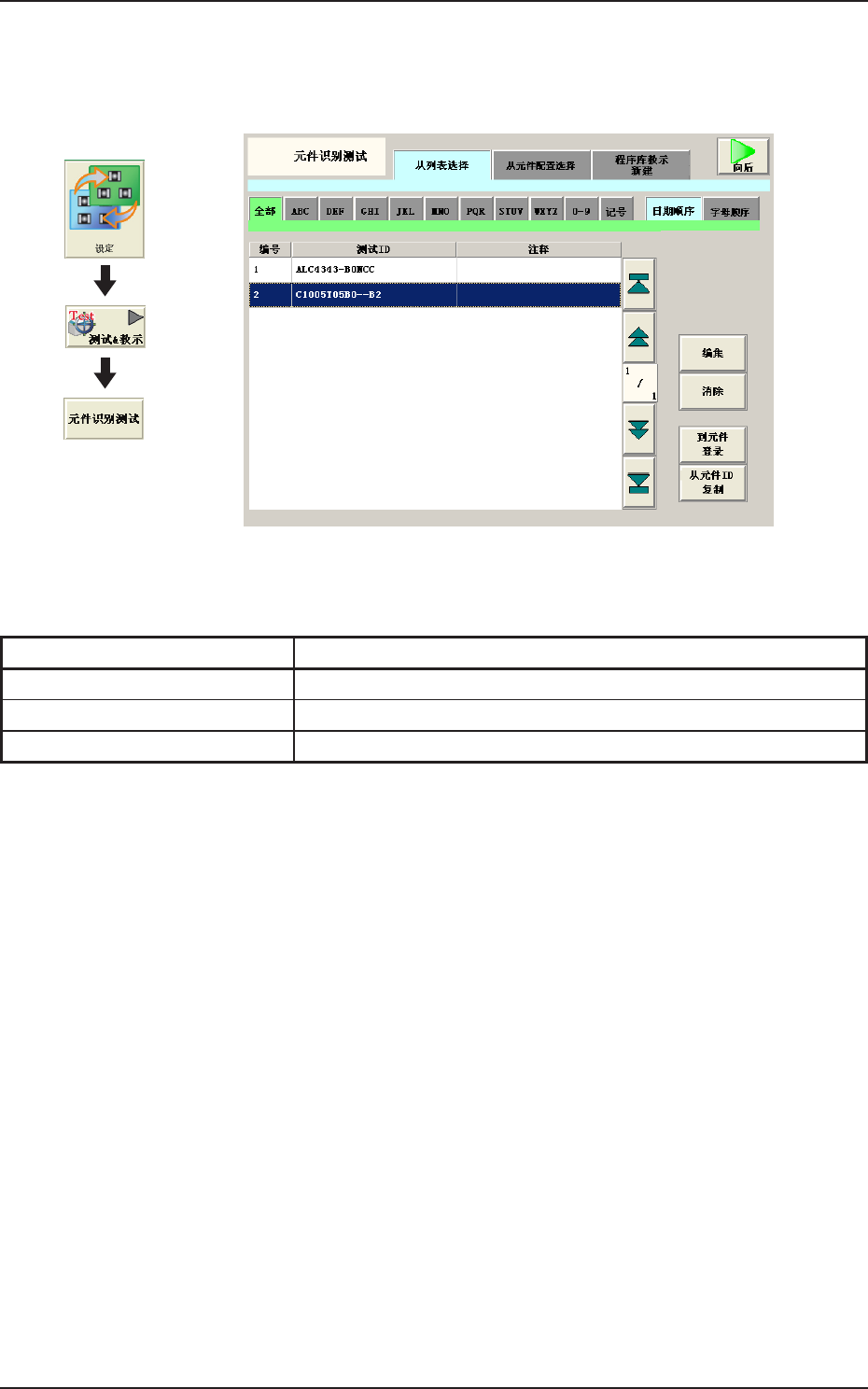

7.3 元件识别测试
测试确认用测试 ID 指定的元件是否被正常识别出。
F2F44
“
元件识别测试
”
界面分为以下选项卡。
Tab 内容
从列表选择 测试确认用测试 ID 指定的元件是否被正常识别出。
从元件配置选择 指定在模块中使用的测试 ID，测试确认是否被正常识别出。
程序库 ( 数据库 ) 教示新建 进行元件数据库教示。
T2F2
界面展开
7.3元件识别测试
