2OM-1752 2-32 (C05)支撑针 ( 支撑销 ) 数据 F2B25 (C05_01) 支撑针设定 从共通、个别选择设定。 共通 设定为生产线共通数据。 个别 设定为装置个别的数据。 Note 生产线搭载在多台装置时，生产线共通数据在生产线内所有装置 (SIGMA-G5) 上的设定都相同，装置个别数据可按每台装置设定个别 数据。 生产线共通数据 装置个别 数据 装置个别 数据 装置个别 数据 F2B26 130…
2OM-1752
2-31
(C04)设定数据
F2B24
(C04_01)
传送带宽度
设定是否在切换机种时进行传送带宽度的设定。
1304-001
界面展开
3.3操作
2OM-1752
2-32

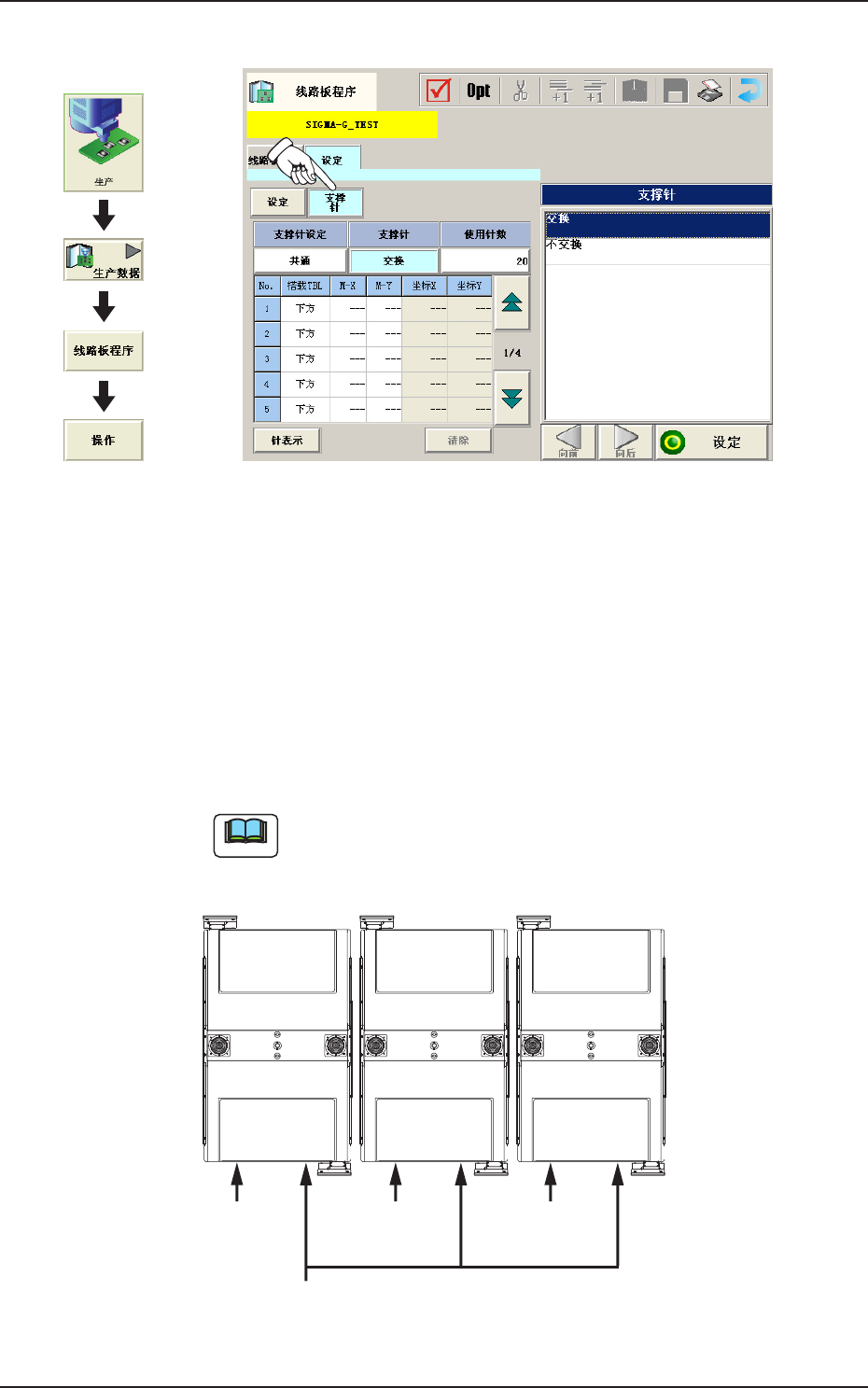

(C05)支撑针 ( 支撑销 ) 数据
F2B25
(C05_01)
支撑针设定
从共通、个别选择设定。
共通
设定为生产线共通数据。
个别
设定为装置个别的数据。
Note
生产线搭载在多台装置时，生产线共通数据在生产线内所有装置
(SIGMA-G5) 上的设定都相同，装置个别数据可按每台装置设定个别
数据。
生产线共通数据
装置个别
数据
装置个别
数据
装置个别
数据
F2B26
1304-001
界面展开
3.3操作
2OM-1752
2-33
(C05_02)
支撑针 ( 销 )
设定是否在切换机种时进行支撑销的自动设定。
(C05_03)
使用针数
设定在生产运行中使用的针数。
•
数据的设定范围
1 ～ 20 根
(C05_04)

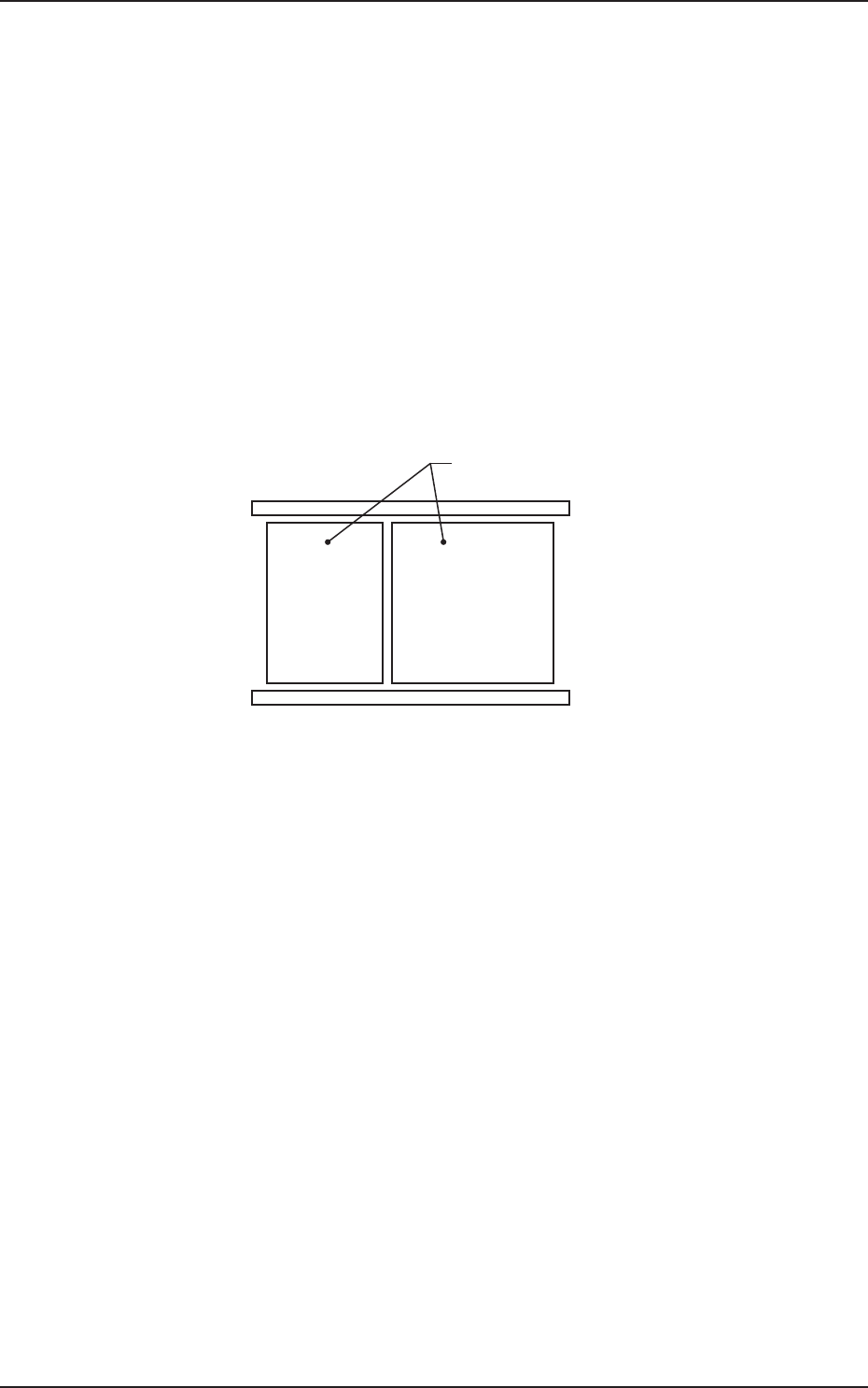

搭载 TBL
设定支撑销的搭载支撑台为下方或上方。
上方 下方
支撑台
F2B27
(C05_05)
M-X、M-Y
设定支撑销的位置 (M-X、M-Y)。
坐标 X、坐标 Y
显示设定的支撑销的坐标。
•
数据的设定范围
上方
M-X:1 ～ 30
M-Y:1 ～ 50
下方
M-X:1 ～ 30
M-Y:1 ～ 50
1304-001
3.3操作
