(G02_02)
补正值
补正值 X、补正值 Y[mm]
设定对贴装数据 (P) 所有贴装坐标
“
X、Y
”
和分割线路板识别坐标及各
个线路板识别坐标的补正值。
Note
(a)通常使用零。
(b)请注意该补正值不影响
“
A02_04全体识别坐标
”
的坐标
“
X、Y
”
。
补正值 Z[
°
]
设定对贴装数据 (P) 所有贴装角度
“
Z
”
的补正值。
Note
通常使用零。
补正值 H[mm]
设定对贴装数据 (P) 所有贴装高度
“
H
”
的补正值。
Note
通常使用零。
(G02_03)
分割线路板识别
设定分割线路板识别功能。
不识别 :不使用分割线路板识别功能。
识别 :使用分割线路板识别功能 (2 点识别 )。
贴装坐标基准
图形原点
第2点的线路板识别标记
第1点的线路板识别标记
Y
1
X
2
Y
2
X
1
F2B47
1304-001
3.7 贴 装
2OM-1752
2-571304-001
(G02_04)
识别坐标 X1、识别坐标 Y1[mm]
以图形原点为基准，设定第 1 点的分割线路板识别坐标
“
X1
”
和
“
Y1
”
。
识别坐标 X2、识别坐标 Y2[mm]
以图形原点为基准，设定第 2 点的分割线路板识别坐标
“
X2
”
和
“
Y2
”
。
(G02_05)
识别标记 FM1、识别标记 FM2
设定第 1 点分割线路板识别标记编号 FM1 和第 2 点标记编号 FM2。
请从设定在操作数据的线路板识别标记数据里的标记编号中选择。
(G02_06)
单元线路板识别
设定 1 点～ 3 点各 U 数据的线路板识别。
U02U01
全体识别
单元线路板识别
F2B48
3.7 贴 装
2OM-1752
2-58
(G03) P 数据
在
“
贴装
”

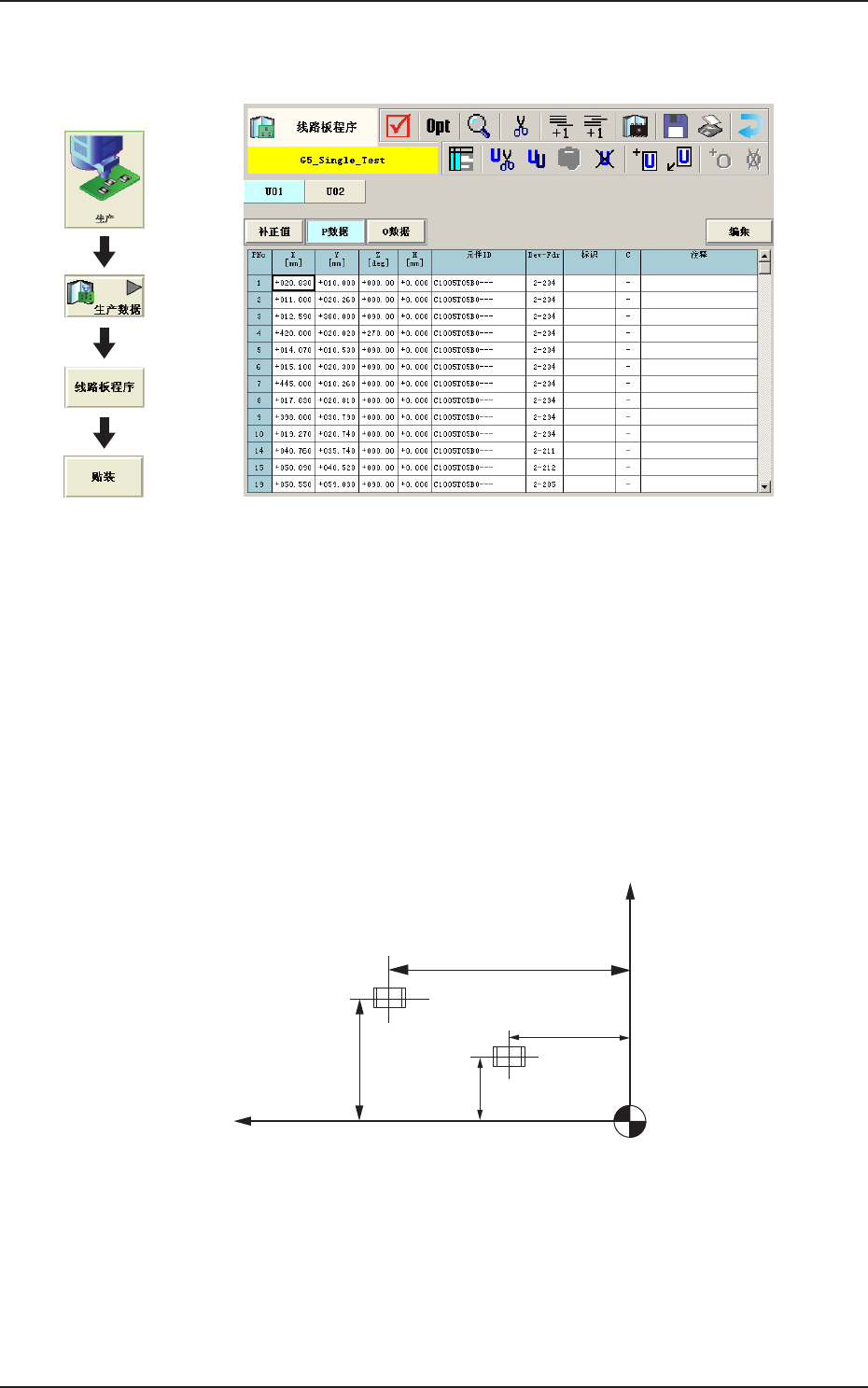

界面中，按下 [P 数据 ] 按钮，便显示以下界面。
F2B49
(G03_01)
PNo
表示贴装数据 (P) 的步骤编号。
在该步骤编号行设定元件的贴装坐标和贴装角度等数据。
(G03_02)
X、Y[mm]
设定元件的贴装坐标数据 X 和 Y。
设定对应贴装坐标基准 (No) 的坐标。
Y2
Y1
X1
X2
贴装坐标基准(No)
Y
X
F2B50
1304-001
界面展开
