已贴装元件厚度
线路板上面 [mm]
已通过前工序等在线路板上面贴装完元件的线路板被搬入时，设定其
中最高元件的厚度。
设定此元件厚度
最高已贴装元件
线路板
F2B34
•
数据的设定范围
0 ～ 25.400
Notice
(a)如果不考虑已贴装元件，将该数据设定为零的状态下运行时，有
时前工序贴装的元件和这次贴装的元件之间会发生冲突。
(b)建议编写的贴装数据能够从低元件开始贴装。
(c)已贴装元件厚度的设定与实际线路板的已贴装元件厚度不同时，
线性传感器投光器和已贴装元件有可能发生冲突。
投光器
投光器
线路板
贴装高度
2.0 mm
4.0 mm
NL
原点位置
NL
原点位置
2.0 mm
3.0 mm
已贴装元件
2.0 mm
没有已贴装元件的情况 有已贴装元件的情况
F2B35
1304-001
3.4控制
2OM-1752
2-38
线路板下面［mm］

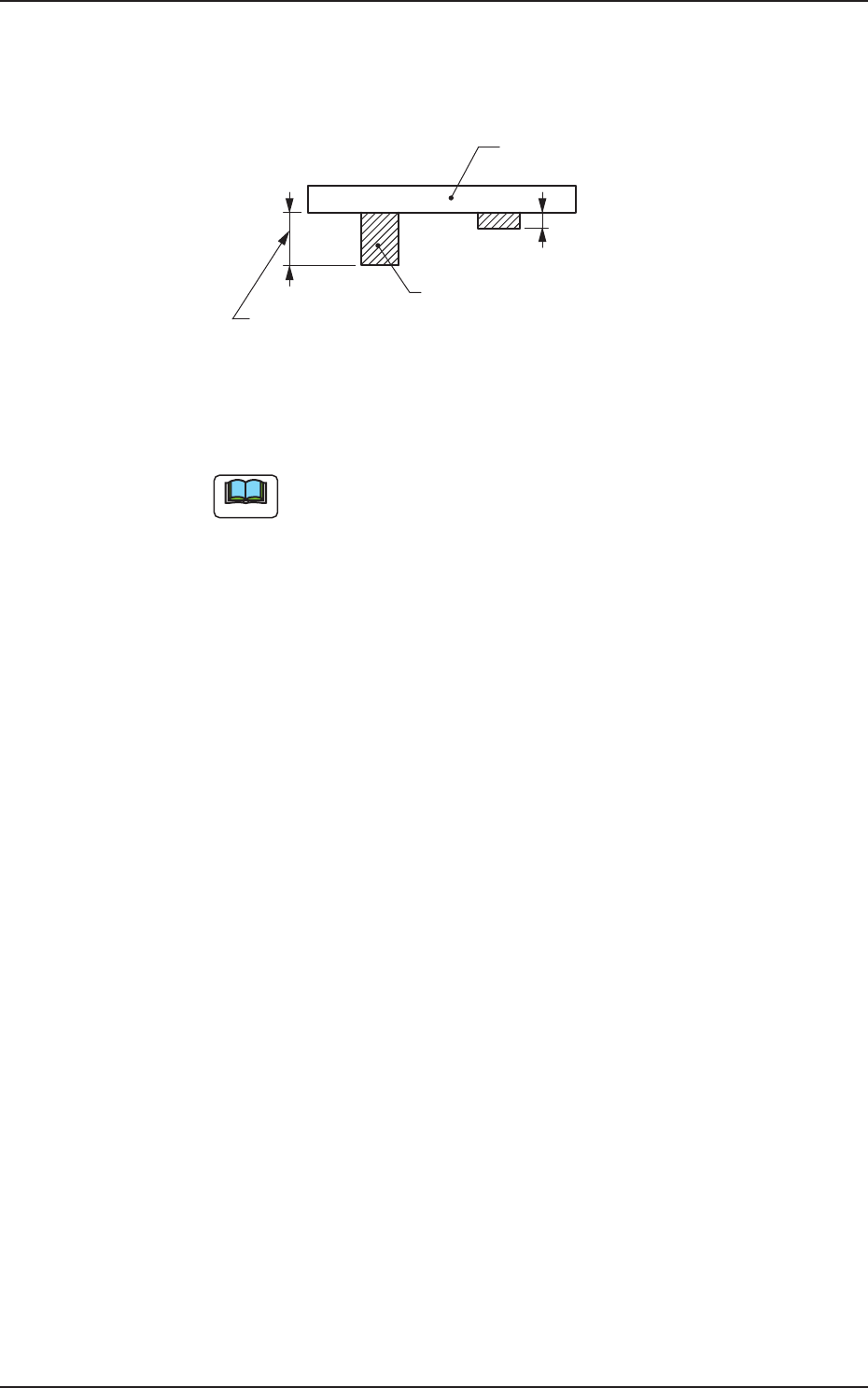

已通过前工序在线路板下面 ( 背面 ) 贴装完元件的线路板被搬入时，
设定其中最高元件的厚度。
设定此元件厚度
最高已贴装元件
线路板
F2B36
•
数据的设定范围
0 ～ 30.000
Note
(a)将线路板送入线路板定位部时，决定最初支撑台上升位置中使
用。
(b)如果不考虑已贴装元件，把该数据设定为零 ( 无已贴装元件 ) 的
状态下运行时，向线路板定位部搬入线路板，有可能发生支撑销
和线路板下面已贴装元件之间的冲突。
(D01_04)
线路板识别延伸补正
选择线路板识别延伸补正为
“
使用
”
或
“
不使用
”
。
1304-001
3.4控制
2OM-1752
2-39
(D02)线路板位置定位数据
在
“
控制
”
界面中，按下 [ 线路板位置定位 ]Tab，便显示以下界面。

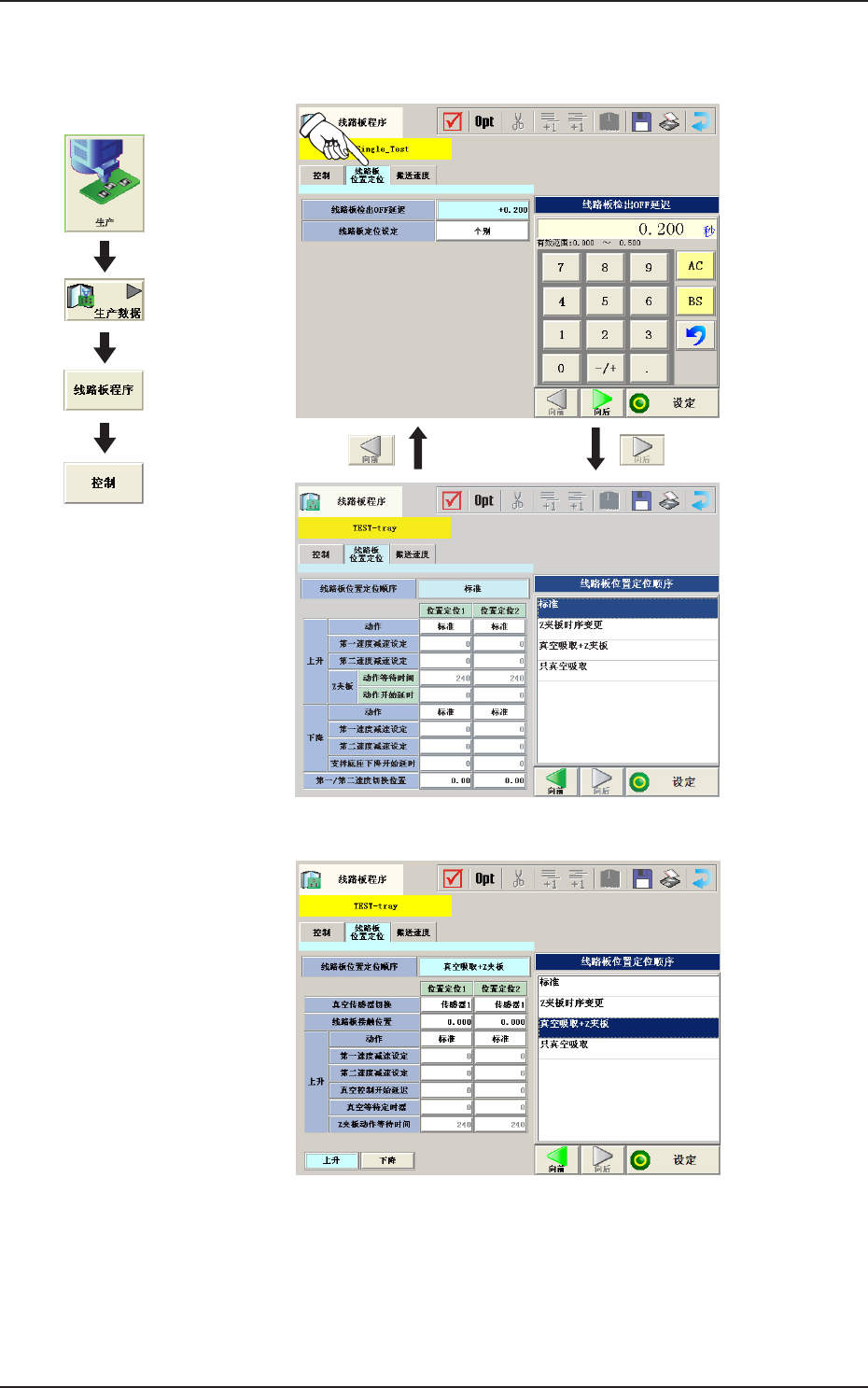

F2B37
使用真空吸取时F2B38
1304-001
界面展开
3.4控制
