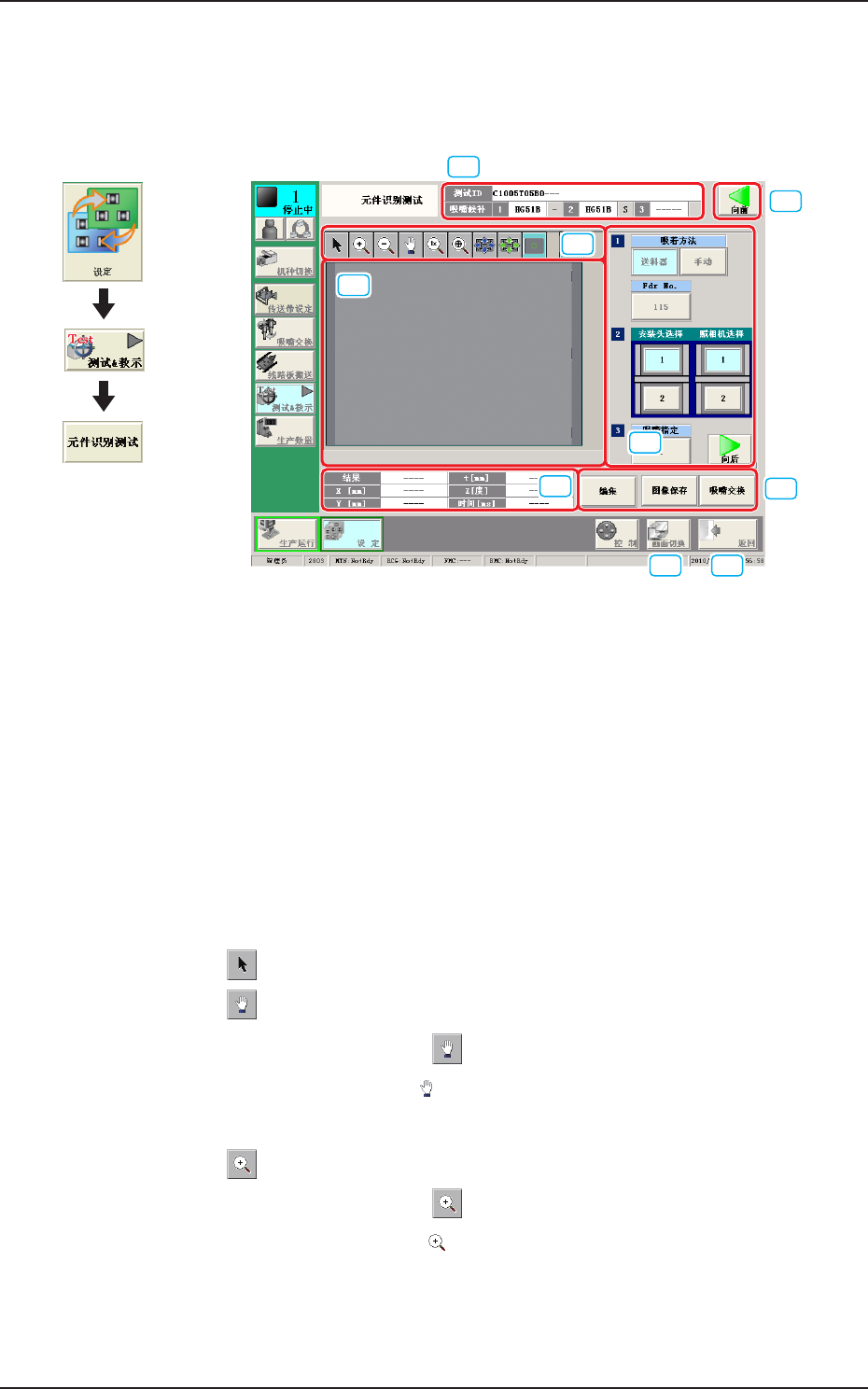

7.3.4 元件识别测试实行
在
“
元件识别测试
”
界面中，选择测试 ID 后按下 [ 向后 ] 按钮，便显示元
件识别测试实行界面。
[1]
[9]
[2]
[3]
[4]
[5]
[6]
[7] [8]
F2F53
[1]测试 ID
显示
“
元件识别测试
”
界面中选择的测试 ID。
吸嘴候补
显示测试 ID 中指定的吸嘴种类。
[2]显示图像操作按钮
用以下按钮切换对识别图像显示领域 [3] 中显示的图像进行放大或移
动等操作的模式。
[
] 按钮 :通常操作模式
[
] 按钮 :图像移动模式
按下 [
] 按钮切换到图像移动模式后 ( 指针形状
变为
记号。)，在想要移动的图像上拖曳 ( 按住
鼠标的左按钮移动 )。
[
] 按钮 : 图像放大模式
按下 [
] 按钮移行到图像放大模式后 ( 指针形状
变为
记号。)，触摸想要放大的图像或在图像上
点击鼠标的左按钮，图像便以指针位置为中心被放大。
想要固定位置而放大时，请将指针对准图像的中心后
放大。
界面展开
7.3元件识别测试
2OM-1752
6-511304-001
[
] 按钮 : 图像缩小模式
按下 [
] 按钮移行到图像缩小模式后 ( 指针形状
变为
记号。)，触摸想要缩小的图像或在图像上
点击鼠标的左按钮，图像便以指针位置为中心被缩小。
想要固定位置而缩小时，请将指针对准图像的中心后
缩小。
[
] 按钮 : 满画布显示模式 ( 在识别图像显示领域中满画布显示
图像 )
按下 [
] 按钮移行到图像缩小模式后 ( 指针形状
变为
记号。)，触摸想要缩小的图像或在图像上
点击鼠标的左按钮，图像便以指针位置为中心被缩小。
想要固定位置而缩小时，请将指针对准图像的中心后
缩小。
[
] 按钮 : 图像实际大小显示模式 ( 将图像显示为实际大小 )
按下 [
] 按钮移行到图像实际大小显示模式后 ( 指
针形状变为
记号。)，触摸想要实际大小显示的
图像或在图像上点击鼠标的左按钮，图像便以指针位
置为中心被实际大小显示。
想要固定位置而实际大小显示时，请将指针对准图像
的中心后，进行实际大小显示。
[
] 按钮 : 可以将识别画面显示领域内显示的图像移动到想要显
示的部分。
[
] 按钮 : 选择是否显示表示照相机中心的十字线。
7.3元件识别测试
2OM-1752
6-521304-001
[3]识别图像显示部
显示识别结果。
[4]操作按钮 ( 第一页 )
吸着 ( 吸取 ) 方法
送料器 :从各送料器自动吸取元件进行测试时选择。
手动 :手动吸取元件进行测试时选择。
按下 [ 向后 ] 按钮，
“
安装头选择
”
中指定的 XY 横梁安装
头便移动到中央 ( 原点复位 ) 位置，
“
吸嘴指定
”
中指定的
吸嘴编号便移动到前侧 ( 旋转 )。
安装头选择
图像显示表示安装头的按钮。
选择进行元件识别测试的安装头。
FdrNo.
设定吸取测试元件的送料器。
按下按钮，便显示
“
测试 ID 选择
”
界面。
吸嘴指定
设定识别测试中使用的吸嘴编号。
按下按钮，便显示
“
吸嘴编号
”
选择界面。
[ 向后 ] 按钮
界面切换到下一页。
[5]测试结果
显示元件识别测试的结果。
[6][ 编集 ( 编辑 )] 按钮
编辑 [1] 中选择的测试 ID。
Reference
关于编辑方法请参照
“
第三章元件数据库
”
章节。
[7][ 图像保存 ] 按钮
显示
“
图像保存
”
界面。
保存测试结果时使用。
[8][ 吸嘴交换 ] 按钮
显示
“
吸嘴交换
”
界面。
Reference
有关
“
吸嘴交换
”
界面的详细内容请参照
“
第六章5.吸嘴交换
”
界
面。
7.3元件识别测试
