第二卷 生产& 设定菜单.pdf - 第279页
2OM-1752 6-21 1304-001 [8] 吸嘴配置编集 ( 编辑 ) 按下 [ 吸嘴配置编集 ] 按钮，便显示 “ 吸嘴配置数据编集 ” 界面。 F2F24 [9] 吸嘴识别结果 按下 [ 吸嘴识别结果 ] 按钮，便显示 “ 吸嘴识别结果 ” 界面。 F2F25 5.吸嘴交换
2OM-1752
6-201304-001
安装头吸嘴配置设定

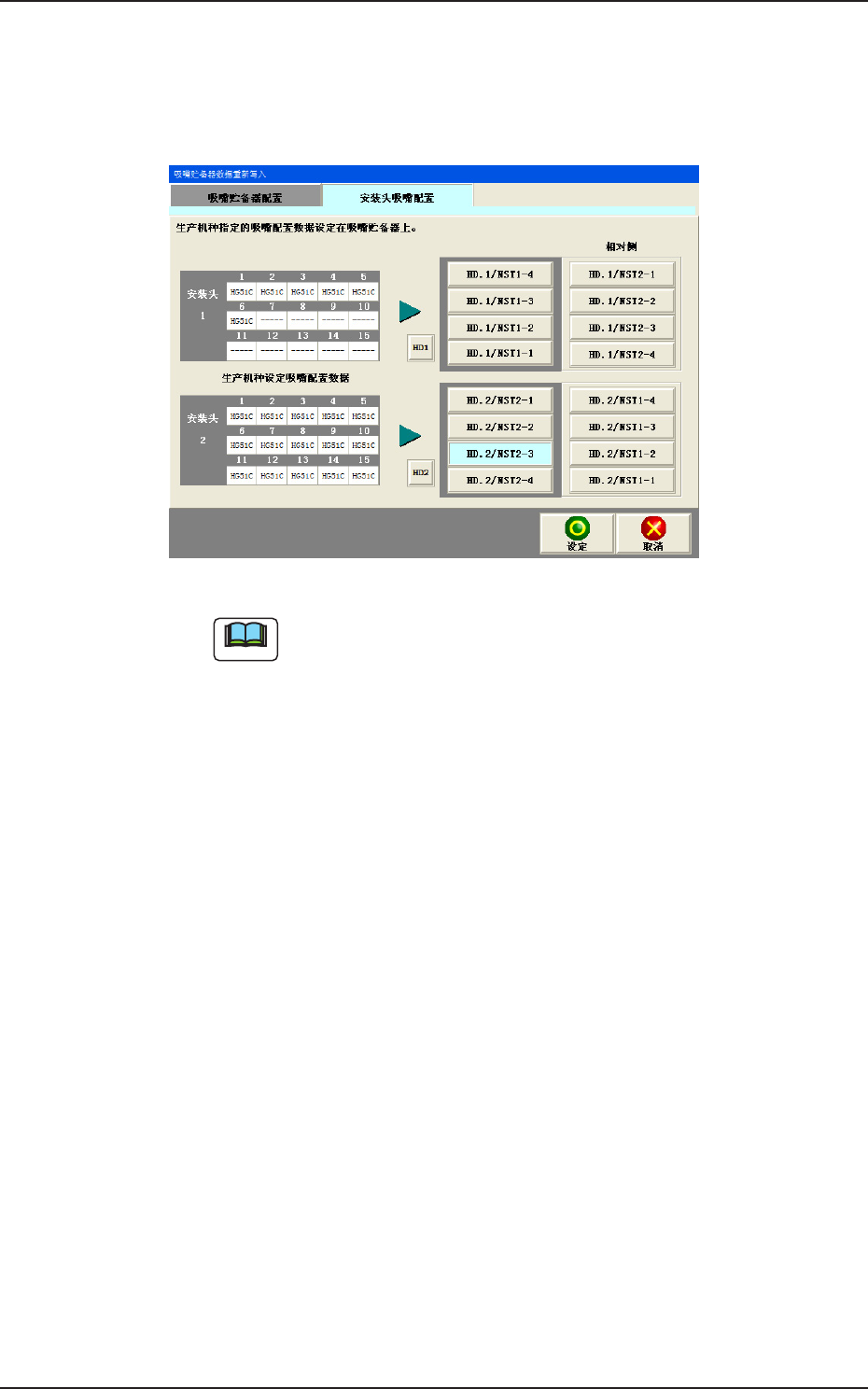

按下 [ 安装头吸嘴配置 ]Tab，便切换到
“
安装头吸嘴配置
”
选项卡。
按下想要改写安装头吸嘴配置数据的储料器按钮，再按 [ 设定 ] 按
钮，便进行数据的改写。
F2F23
Note
(a) 配置设定仅能设定对应于吸嘴储料器的吸嘴 ( 高速吸嘴储料器的
情况为高速吸嘴、中异形吸嘴储料器的情况为中异形吸嘴 )。
(b) 对面侧有可配置设定的吸嘴储料器时，也可以设定在对面侧。
5.
吸嘴交换
2OM-1752
6-211304-001
[8]吸嘴配置编集 ( 编辑 )
按下 [ 吸嘴配置编集 ] 按钮，便显示
“
吸嘴配置数据编集
”
界面。
F2F24
[9]吸嘴识别结果
按下 [ 吸嘴识别结果 ] 按钮，便显示
“
吸嘴识别结果
”
界面。
F2F25
5.吸嘴交换
2OM-1752
6-22
1304-001
[10][ 吸嘴位置 ] 按钮
显示各吸嘴位置的教示结果。
F2F26
[11][ 装置构成画面 ] 按钮
显示当前的装置构成。
F2F27
5.吸嘴交换
