2OM-1752 3-2 1304-001 [3] 元件 ID 一览 显示元件 ID 一览。 在一览中选择在 “ 元件数据库 ” 编辑界面显示的元件 ID 和进行删除、 复制、名称变更的元件 ID。 元件 ID : 显示元件 ID。 R : 显示有 r 的元件 ID 表示根 ID。 根 ID 为连接、复制时的原始的元件 ID。 C : 显示有 c 的元件 ID 表示常用登录。 P : 显示有 p 的元件…
2OM-1752
3-11304-001
1. 元件 ID 的选择
编辑元件数据库时，选择想要编辑的元件 ID 后，在
“
元件数据库
”
编辑界
面进行编辑。
Reference
关于元件数据库的说明、编辑方法，请参照使用说明书
“
第六卷元件数
据库
”
。

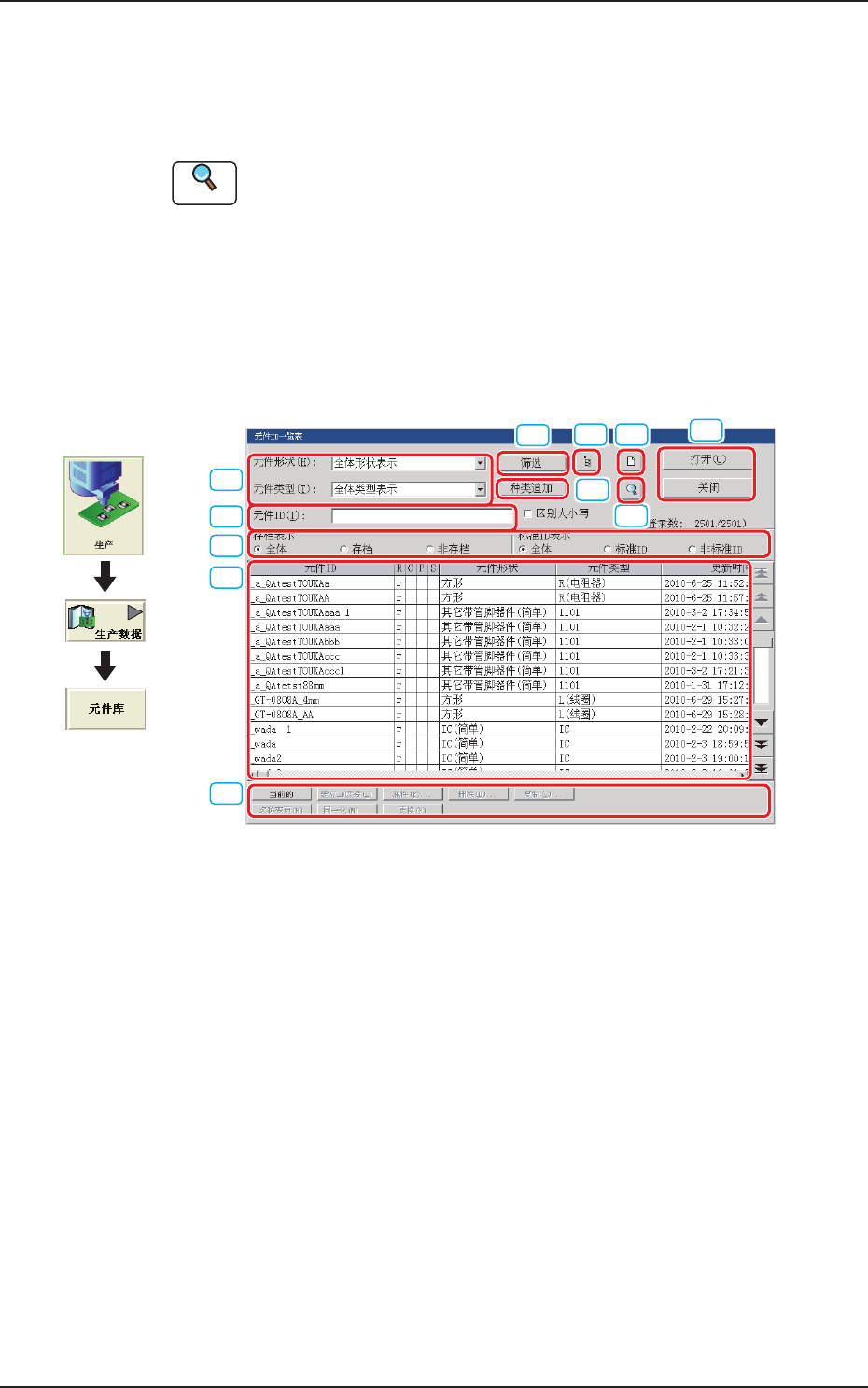

1.1 元件 ID 一览表
显示元件数据库信息一览表。
编辑元件数据库时，选择想要编辑的元件 ID 后，在
“
元件数据库
”
界面进
行编辑。
[10]
[3]
[4]
[1]
[5]
[6] [7]
[8]
[9]
[11]
[2]
F2C1
[1]元件 ID
显示 [3]元件 ID 一览表中选择的元件 ID。
[2]元件形状、元件类型
选择元件形状及元件类型。
在 [3]元件 ID 一览中显示符合所选择的元件形状及元件类型的元件
ID。
界面展开
1.元件 ID 的选择
2OM-1752
3-21304-001
[3]元件 ID 一览
显示元件 ID 一览。
在一览中选择在
“
元件数据库
”
编辑界面显示的元件 ID 和进行删除、
复制、名称变更的元件 ID。
元件 ID :显示元件 ID。
R :显示有 r 的元件 ID 表示根 ID。
根 ID 为连接、复制时的原始的元件 ID。
C :显示有 c 的元件 ID 表示常用登录。
P :显示有 p 的元件 ID 表示处于被保护状态。
S :显示有 s 的元件 ID 表示标准 ID。
元件形状 :显示元件形状。
元件类型 :显示元件类型。
更新时间 :表示更新时间。
吸嘴类型 :显示吸嘴类型。
可否贴装 :显示确认可否在 SIGMA-G5S 装置贴装的履历。
Note
点击元件 ID 一览的项目名称，可按元件 ID 顺序、更新时间顺序重新
排列。
[4]存档表示、标准 ID 表示
选择选项按钮。
根据选项按钮位置，可在 [3]元件 ID 一览中显示具有特定属性的元件
ID。
[5][ 筛选 ] 按钮
打开设定元件形状、元件类型、存档表示、标准 ID 表示的筛选显示的
“
筛选
”
界面。
[6][ 连接 ID 树状显示 ] 按钮
以树状形式排列显示连接 ID 和根 ID。
[7][ 新建 ] 按钮
显示已设定初始值的新的
“
元件数据库
”
编辑界面。
[8][ 打开 (O)] 按钮、[ 关闭 ] 按钮
[ 打开 (O)] 按钮
在
“
元件数据库
”
编辑界面中打开选定的元件 ID。
[ 关闭 ] 按钮
关闭
“
选择元件 ID
”
界面。
1.1元件 ID 一览表
2OM-1752
3-31304-001
[9][ 种类追加 ]按钮
打开追加元件类型的
“
种类追加
”
界面。
Reference
关于
“
种类追加
”
界面，请参照
“
第三章1.2.1种类追加
”
章节。
[10]各种操作按钮
[ 当前的 ] 按钮
在 [3]元件 ID 一览中显示在最后打开的线路板程序中使用的元件 ID。
[ 属性 (P)] 按钮
打开选定元件 ID 的
“
属性
”
界面。
Reference
关于
“
属性
”
界面，请参照
“
第三章1.2.7元件 ID 详细 ( 属性 )
”
章节。
[ 删除 (D)] 按钮
删除选定的元件 ID。
[ 复制 (C)] 按钮
复制选定的元件 ID。
[ 名称变更 (R)] 按钮
重新命名选定的元件 ID。
[ 建立 ID 连接 (L)] 按钮
建立选定元件 ID 的 ID 连接。
[ 同一化 (M)] 按钮
进行选定元件 ID 的同一化。
[ 更换 (P)] 按钮
选择了同名代替元件 ID 时按钮变为有效。
进行原来的元件 ID 和数据的更换。
[11][ 检索 ] 按钮
输入元件 ID 进行检索。
1.1元件 ID 一览表
