2OM-1752
5-101304-001

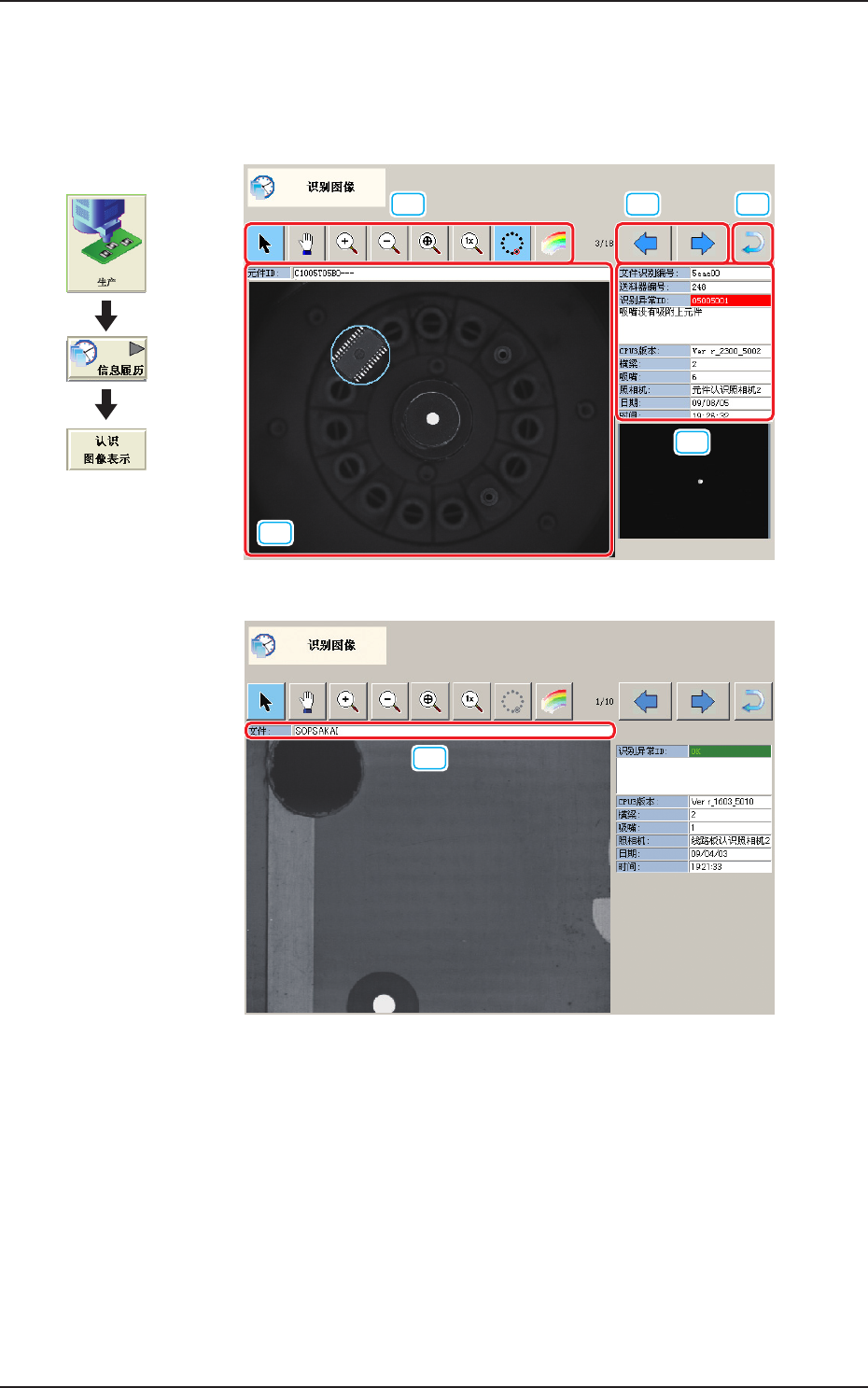

6.2 识别图像确认界面
在
“
认识图像表示 ( 识别图像显示 )
”
界面中，选择显示的识别图像，便显
示以下界面。
[1]
[2]
[3] [4]
[5]
元件识别时F2E10
[6]
线路板识别时F2E11
界面展开
6.2识别图像确认界面
2OM-1752
5-111304-001

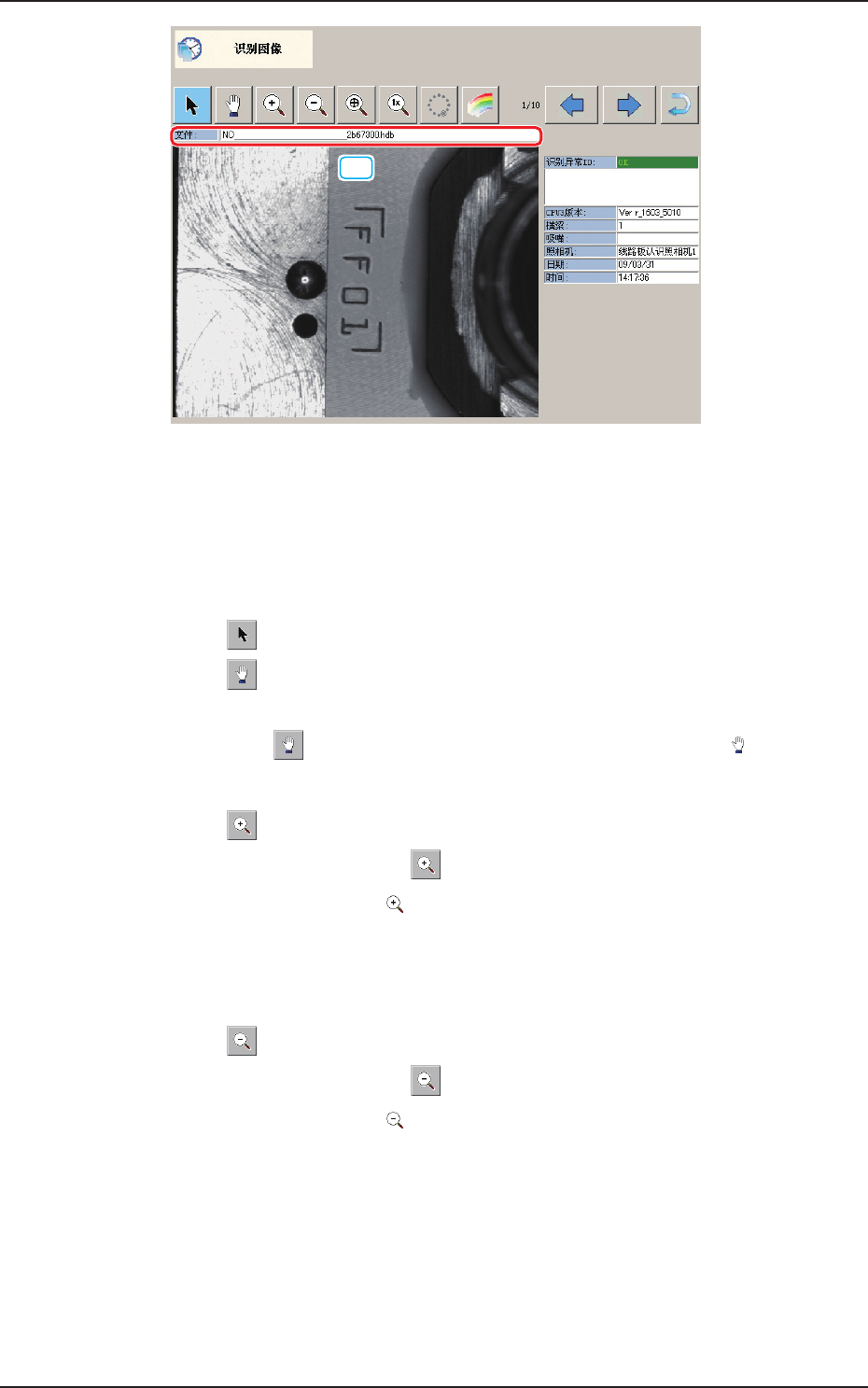

[6]
吸嘴 ID 识别时F2E12
[1]显示图像操作按钮
用以下按钮切换对识别图像显示领域 [2] 中显示的图像进行放大或移
动等操作的模式。
[
] 按钮:通常操作模式
[
] 按钮:图像移动模式
按下 [
] 按钮切换到图像移动模式后 ( 指针形状变为 记号。)，
在想要移动的图像上拖曳 ( 按住鼠标的左按钮移动 )。
[
] 按钮 :图像放大模式
按下 [
] 按钮移行到图像放大模式后 ( 指针形状变
为
记号。)，触摸想要放大的图像或在图像上点击
鼠标的左按钮，图像便以指针位置为中心被放大。
想要固定位置而放大时，请将指针对准图像的中心后放
大。
[
] 按钮 :图像缩小模式
按下 [
] 按钮移行到图像缩小模式后 ( 指针形状变
为
记号。)，触摸想要缩小的图像或在图像上点击
鼠标的左按钮，图像便以指针位置为中心被缩小。
想要固定位置而缩小时，请将指针对准图像的中心后缩
小。
6.2识别图像确认界面
2OM-1752
5-121304-001
[

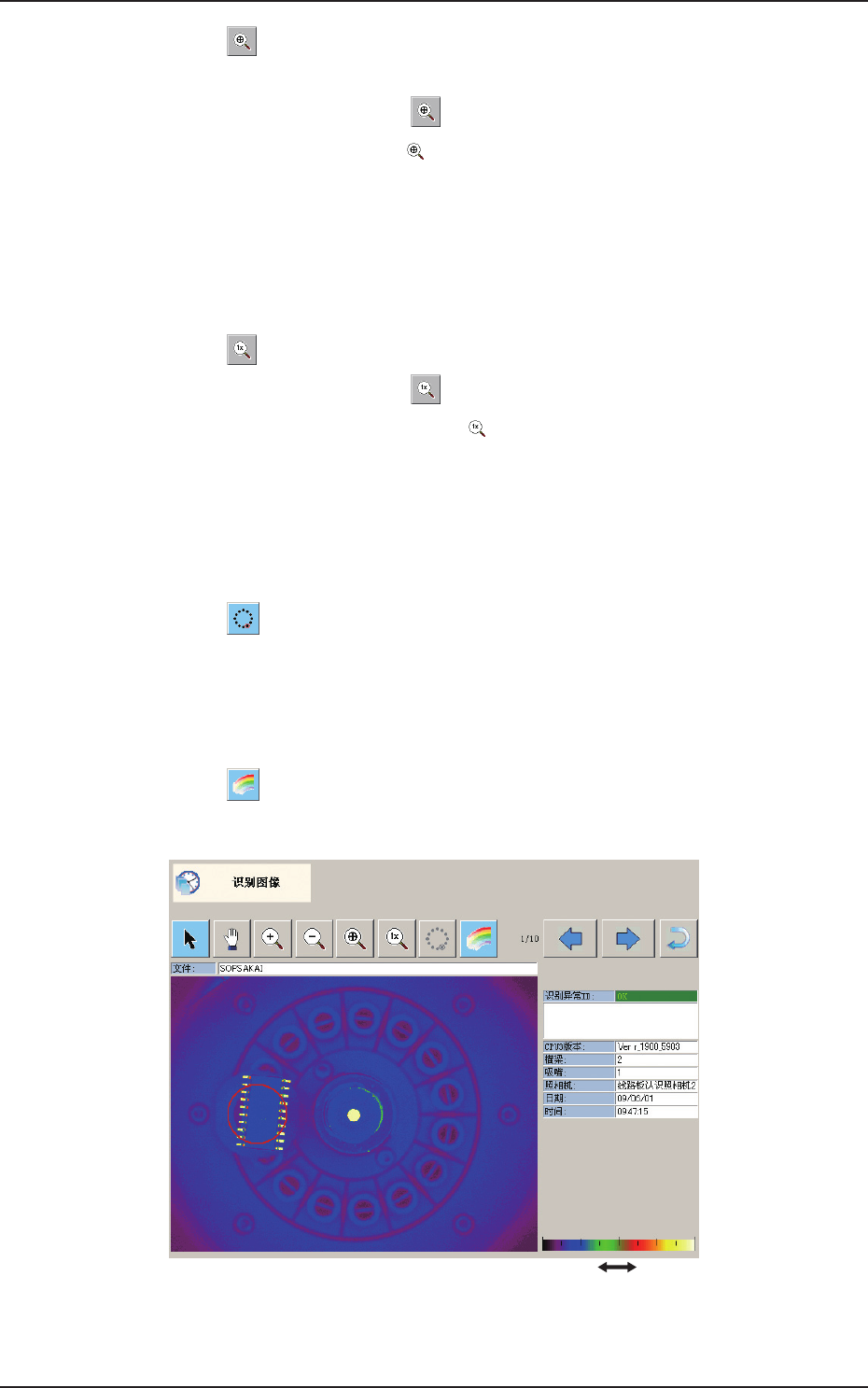

] 按钮 :满画布显示模式 ( 在识别图像显示领域中满画布显示图
像)
按下 [
] 按钮移行到满画布显示模式后 ( 指针形状
变为
记号。)，触摸想要满画布显示的图像或在图
像上点击鼠标的左按钮，图像便以指针位置为中心被满
画布显示。
想要固定位置而在识别图像显示领域上满画布显示图像
时，请将指针对准图像的中心后，进行满画布显示模式
下的显示。
[
] 按钮 :图像实际大小显示模式 ( 将图像显示为实际大小 )
按下 [
] 按钮移行到图像实际大小显示模式后 ( 指
针形状变为
记号。)，触摸想要实际大小显示的图
像或在图像上点击鼠标的左按钮，图像便以指针位置为
中心被实际大小显示。
想要固定位置而实际大小显示时，请将指针对准图像的
中心后，进行实际大小显示。
[
] 按钮
表示当前选择的元件。
蓝圈:识别正常。
红圈:识别异常。
[
] 按钮
将识别图像的黑白协调变更为彩色显示，易于辨别。
暗 明
F2E13
6.2识别图像确认界面
