2OM-1752
2-65
(G04_04)
H
可以补正各分割图形的高度。
Note
C( 控制指令 ) 要设定为 E，因此，在步骤编号的最终行设定 H 数据也
是无效的。
(G04_05)
C( 控制指令 )
从以下选择控制指令。
Note
若使用以下记载的控制指令之外的指令，该步骤为无效。
-( 连字号 ) : 作为贴装步骤使用。
S : 贴装步骤为无效。
C : 贴装步骤为无效。
Note
但在点胶机上此步骤有效。
D : 作为贴装步骤使用。
Note
但在点胶机上此步骤无效。
E : 不编写贴装数据 (O) 时，表示贴装数据 (P) 的步骤终
止。
Note
请确认各数据
“
X、Y、Z
”
是否全部设定为
“
0( 零 )
”
后，在步骤编号
的最终行设定
“
E
”
。
(G04_06)
注释
设定各步骤编号的注释。
可以使用的字符为半角英文字母 / 数字及符号。
最多可设定 32 个字符。
Note
不影响生产运行。
1304-001
3.7 贴 装
2OM-1752
2-66
(G04_07)

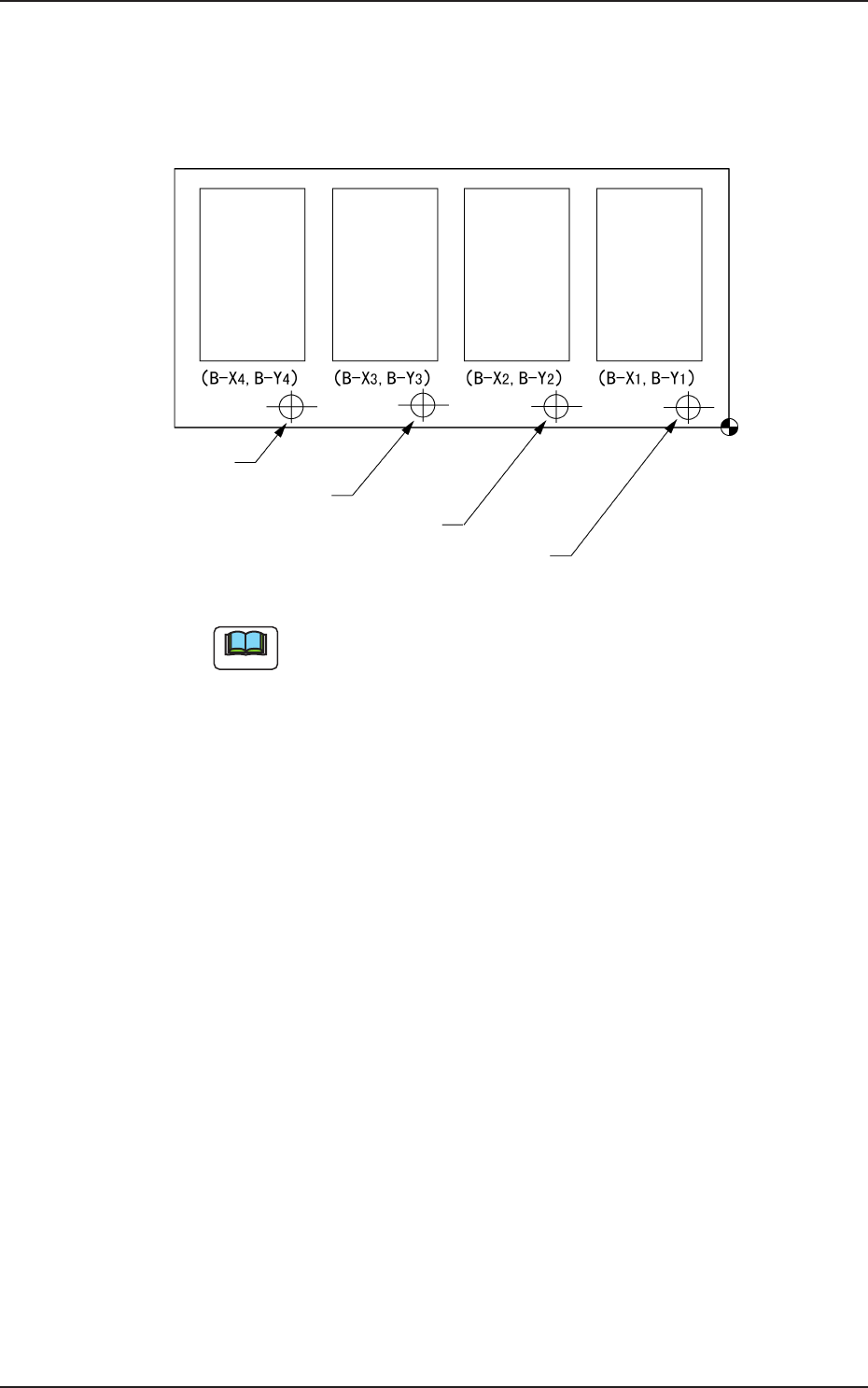

B-X、B-Y[mm]
分割线路板不良检出的功能选择指定为
“
任意位置
”
时，设定从贴装坐
标基准 No 到各分割线路板不良检出记号 ( 不良记号 ) 的坐标。
图形3
图形4
图形2
图形1
图形3的不良标记
图形4的不良标记
图形2的不良标记
图形1的不良标记
贴装坐标基准(No)
F2B57
Note
步骤编号的最终行，请不要设定该数据。
请设定为
“
000.000
”
。
1304-001
3.7 贴 装
2OM-1752
2-67

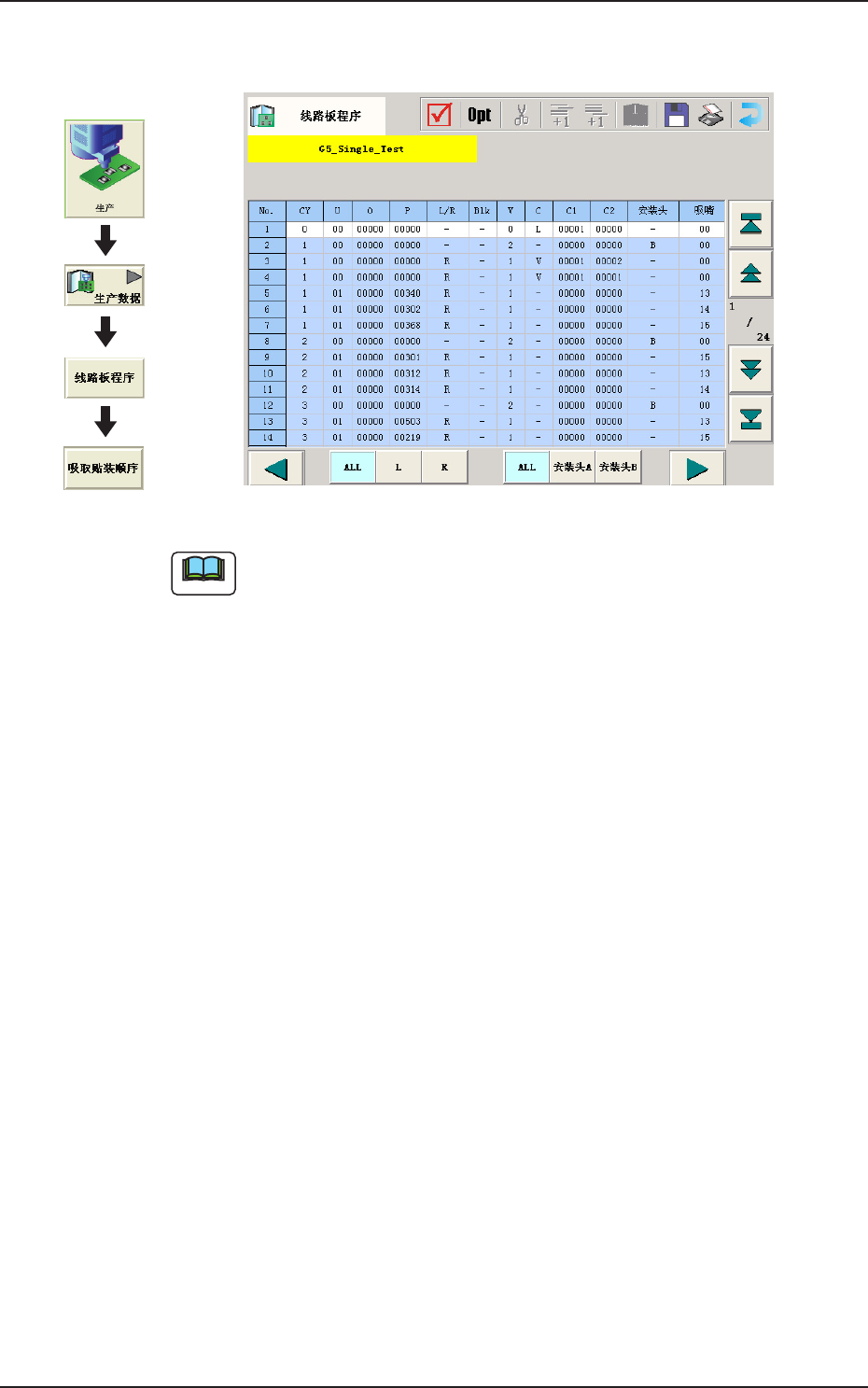

3.8 吸取贴装顺序
F2B58
Note
通过最优化处理自动生成吸取贴装顺序。
1304-001
界面展开
3.8 吸取贴装顺序
