2OM-1752 4-33 [5] 元件立直 ( 立起 )( 传感器 ) 元件状态检测传感器检出各送料器 “ 元件立直 ” 的合计次数。 [6] 元件认识异常 在识别处理中检出各送料器异常的合计次数。 [7] 元件厚度异常 元件状态检测传感器检出各送料器 “ 元件厚度异常 ” 的合计次数。 [8] 吸者偏离 ( 吸取偏差 )( 认识 ) 在识别处理中各送料器吸取偏差异常判定的合计次数。 [9] 元件姿势 ( 认识 ) 在识别处…
2OM-1752
4-32
[5] [6] [7]
[2]
[1] [3] [4] [8]
“

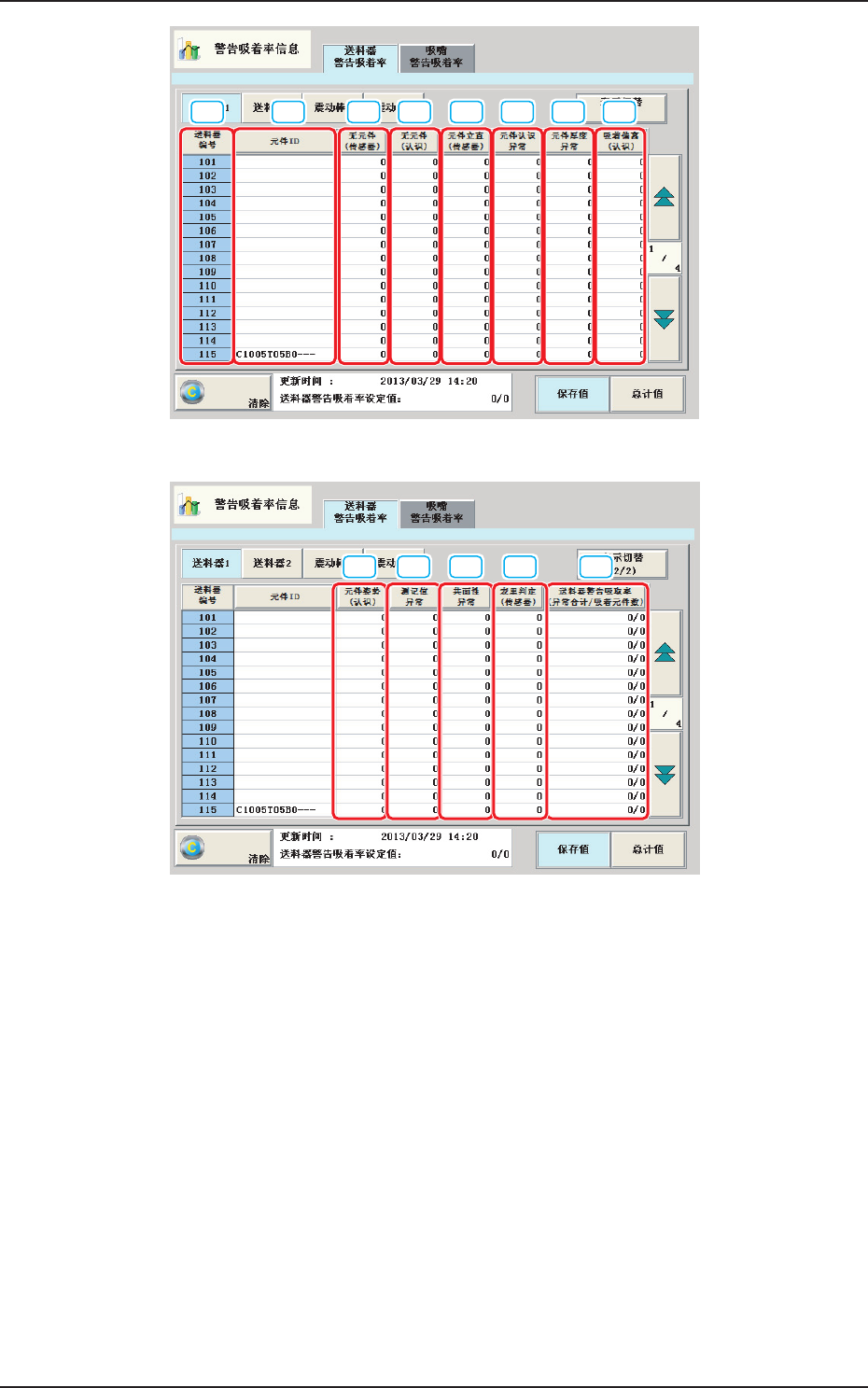

送料器警告吸着 ( 吸取 ) 率
”
选项卡 (1/2)F2D22
[9] [13][10] [11] [12]
“
送料器警告吸着 ( 吸取 ) 率
”
选项卡 (2/2)F2D23
[1]送料器编号
是送料器编号。
[2]元件 ID
显示各送料器的元件 ID。
[3]无元件 ( 传感器 )
元件状态检测传感器检出各送料器
“
无元件
”
的合计次数。
[4]无元件 ( 认识 ( 识别 ))
在识别处理中检出各送料器
“
无元件
”
的合计次数。
1304-001
4.1送料器警告吸着 ( 吸取 ) 率
2OM-1752
4-33
[5]元件立直 ( 立起 )( 传感器 )
元件状态检测传感器检出各送料器
“
元件立直
”
的合计次数。
[6]元件认识异常
在识别处理中检出各送料器异常的合计次数。
[7]元件厚度异常
元件状态检测传感器检出各送料器
“
元件厚度异常
”
的合计次数。
[8]吸者偏离 ( 吸取偏差 )( 认识 )
在识别处理中各送料器吸取偏差异常判定的合计次数。
[9]元件姿势 ( 认识 )
在识别处理中各送料器的发生正反面判定异常及极性判定异常的合计
次数。
[10]测记值 ( 计测值 ) 异常
各送料器发生计测值异常的合计次数。
[11]共面性异常
选项贴装时检出的异常。
[12]表里判定 ( 正反侧判定异常 )( 传感器 )
元件姿势检出传感器检出
“
正反侧判定异常
”
的各送料器的次数。
[13]送料器警告吸取率 ( 异常合计 / 吸者 ( 吸取 ) 元件数 )
显示吸取异常发生次数对各送料器吸取元件数的百分比。
1304-001
4.1送料器警告吸着 ( 吸取 ) 率
2OM-1752
4-34

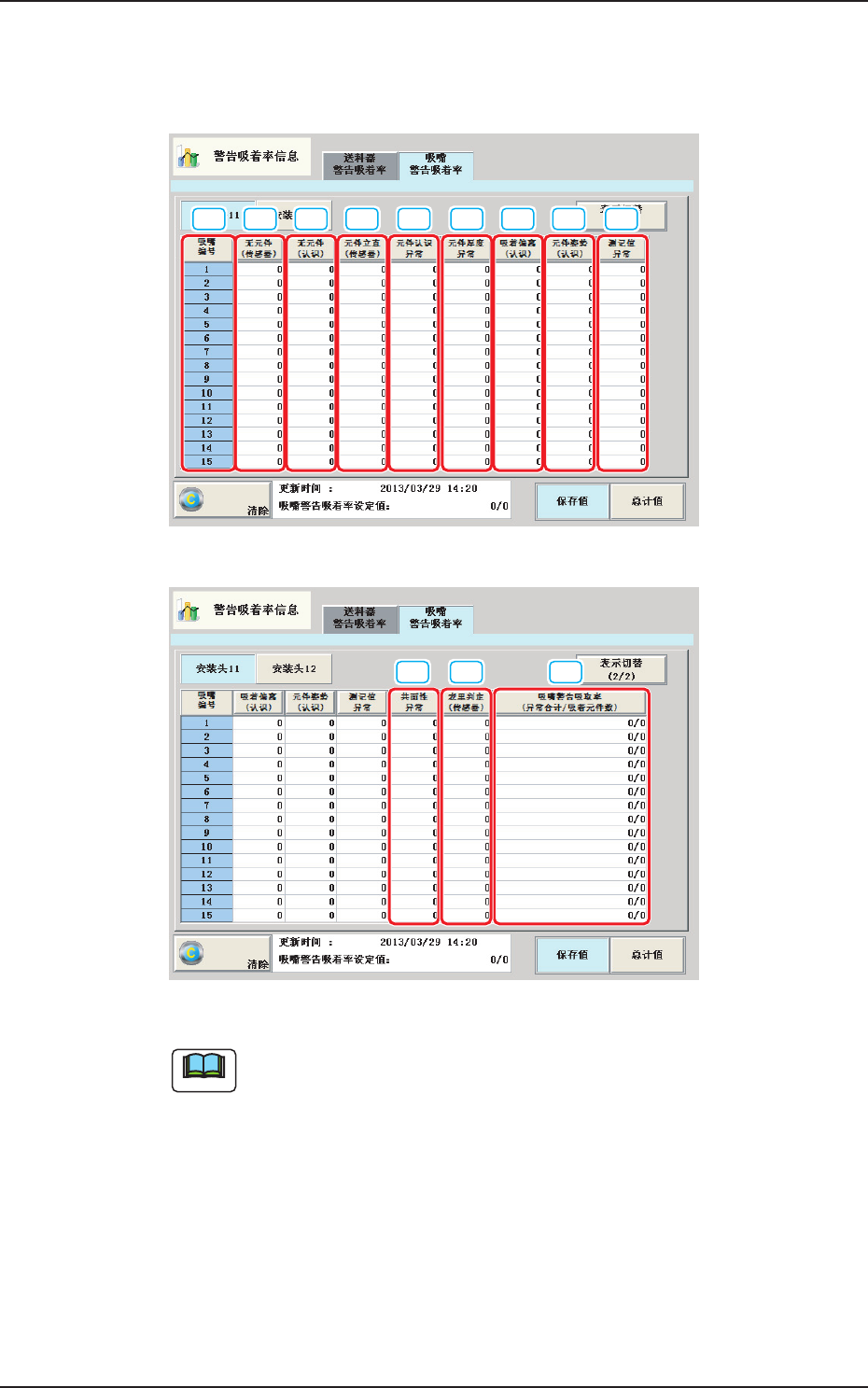

4.2 吸嘴警告吸着 ( 吸取 ) 率
显示安装头 / 吸嘴的吸取信息。
[5]
[6]
[7][2][1]
[3]
[4]
[8]
[9]
“
吸嘴警告吸着率
”
选项卡F2D24
[12]
[10] [11]
“
吸嘴警告吸着率 ( 图表显示 )
”
选项卡F2D25
Note
(a)界面显示根据所选择的选项而有所不同。
(b)各项目显示为按钮，按下各按钮，该项目的数据按降序重新排列。按
异常次数的降序显示异常显示内容，因此有助于分析，从而提高生产
效率。
按下 [ 送料器编号 ] 按钮，便返回到初始显示 ( 送料器编号顺序 )。
按各安装头分别显示吸嘴警告吸取率的界面。
按下安装头选择按钮，便切换到对应的安装头界面。
