第二卷 生产& 设定菜单.pdf - 第324页
2OM-1752 6-66 1304-001 [15] [ ] 按钮 插入一个电极。 按此按钮后，在图像上点击，拖动到想要插入的位置。 F2F62 [16] [ ] 按钮 选择矩形圈住的复数电极。 想要稍微集中移动复数电极时使用。 F2F63 [17] [ ] 按钮 选择电极全体。 以模型为中心，想要稍微移动电极全体时使用。 7.3 元件识别测试
2OM-1752
6-651304-001

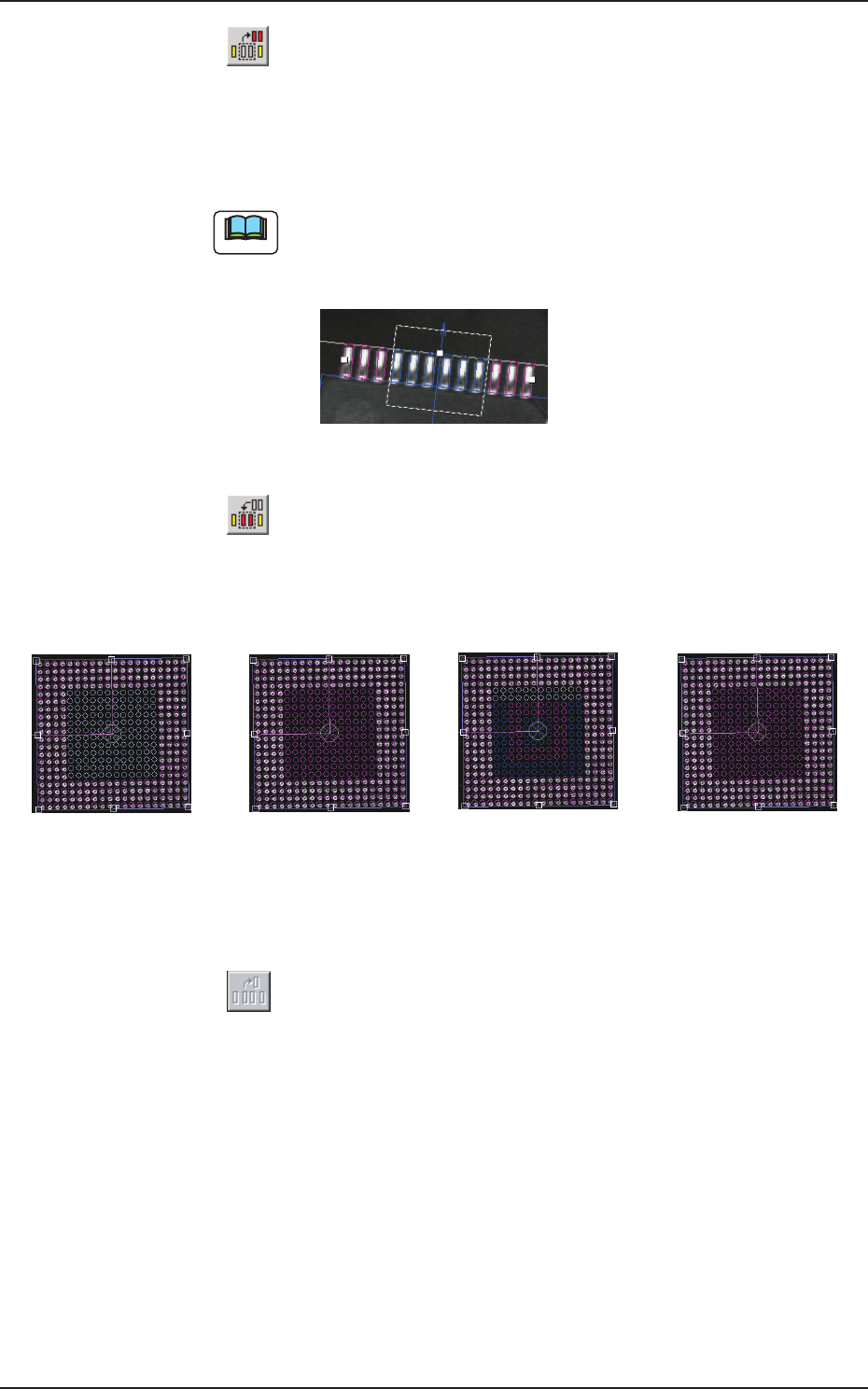

[12] [
] 按钮
设定缺少引脚、缺少球。
拖动想要设定缺少的引脚组或球组时 ( 图解从绿色变为紫色 )，按钮变
为有效。
点击按钮后，请如下圈住用跟踪球设定缺少的引脚部分。
Note
IC( 简单 )、连接器 ( 简单 )、其它带管脚 ( 简单 ) 时，１组设定１
处、IC( 复杂 )、连接器 ( 复杂 )、其它带管脚 ( 复杂 ) 时设定 3 处、
BGA/CSP( 简单 ) 时最多可设定 40 处。
F2F60
[13] [ ] 按钮
在缺少引脚·缺少球位置插入引脚·球。
按钮变为有效的条件与 [12] 相同。
例如，如下 BGA 时有用。
→ → →
用[缺少]按钮
设定缺少。
用[插入]按钮
在缺少范围里
插入球。
用[缺少]按钮
再次设定缺少。
用[插入]按钮
再次在缺少范围里
插入球。
F2F61
[14] [ ] 按钮
删除一个电极。
按此按钮后，请点击想要删除的电极。
7.3 元件识别测试
2OM-1752
6-661304-001

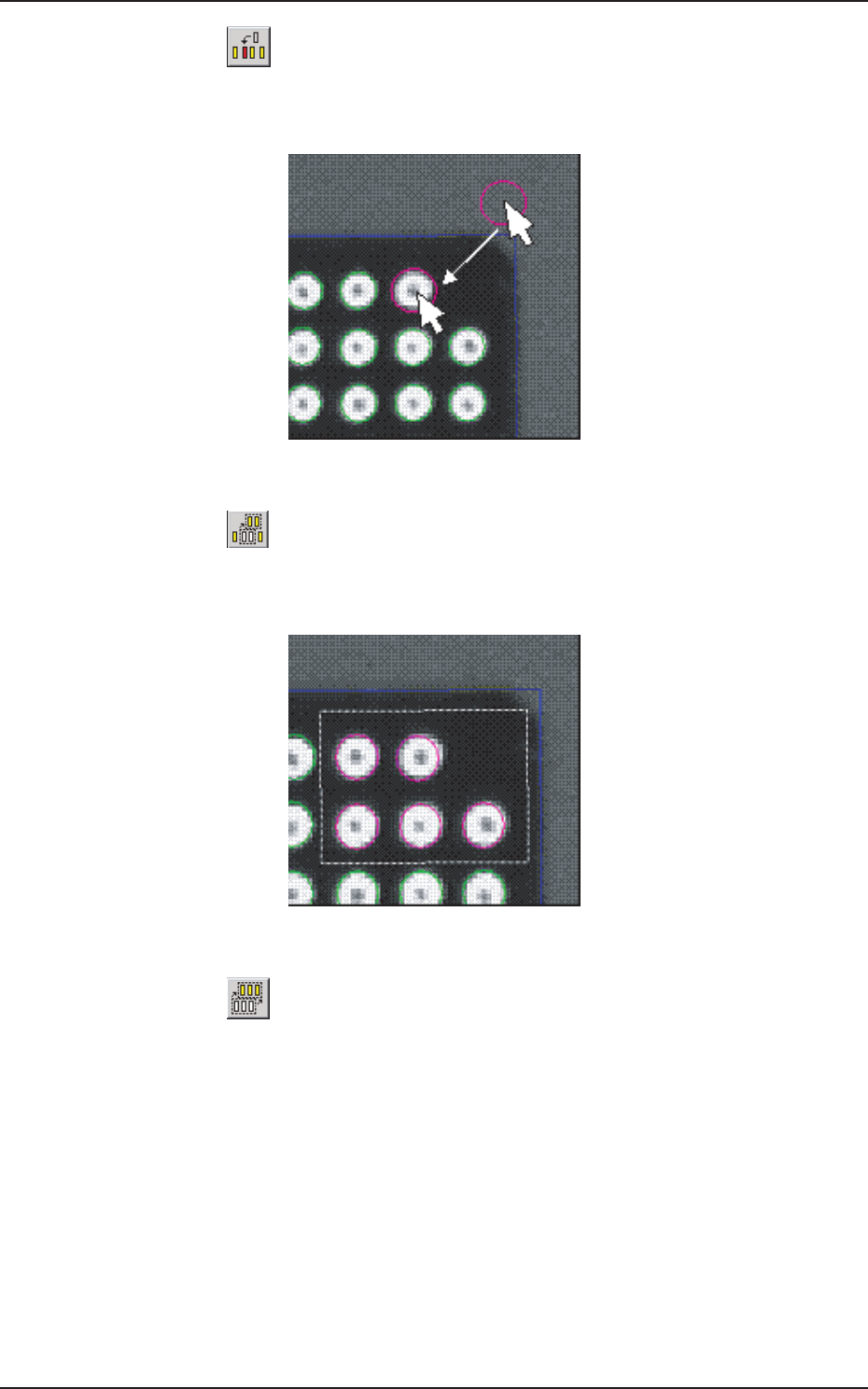

[15] [
] 按钮
插入一个电极。
按此按钮后，在图像上点击，拖动到想要插入的位置。
F2F62
[16] [ ] 按钮
选择矩形圈住的复数电极。
想要稍微集中移动复数电极时使用。
F2F63
[17] [ ] 按钮
选择电极全体。
以模型为中心，想要稍微移动电极全体时使用。
7.3 元件识别测试
2OM-1752
6-671304-001
[19] [20]
[18]
F2F64
[18] [ ] 按钮
显示输入数据时的数字键标识。
[19] 増减按钮 1
通过按下各单位的按钮，直接增减数值。
[20] 増减按钮 2
×
1(0.01)、
×
10(0.1)、
×
100(1) 通过选择各单位，用所选单位增减数值。
7.3 元件识别测试
