2OM-1752 1-9 1304-001 2.1 本机界面 [5] 停止模式 [ 单板 ] 按钮 结束在装线路板的生产后，排出线路板停止生产运行。 [ 周期 ] 按钮 结束在装线路板的元件贴装后，停止生产运行。
2OM-1752
1-81304-001
2.1 本机界面
吸取率信息
显示吸取率降低的送料器信息。
“
吸取率信息
”
界面 F2A8
线路板完成间隔
将各工作台的线路板完成间隔 ( 前次线路板与此次线路板最终步骤贴
装完了时点之间的间隔 ) 按最新顺序最多显示 500 件。
Note
(a)只能测定第二块之后的间隔，因此第一块线路板的完成时点上显
示
“
---
”
。
(b)装置状态处于停止中、暂停时，其线路板被中止测量，并显示
“
---
”
。
(c)整体的状态处于
“
停止中
”
时，履历将被自动保存到
“
D:\mdata\
MachDt\PcbInt.csv
”
。
“
线路板完成间隔
”
界面 F2A9
2OM-1752
1-91304-001
2.1 本机界面
[5] 停止模式
[ 单板 ] 按钮
结束在装线路板的生产后，排出线路板停止生产运行。
[ 周期 ] 按钮
结束在装线路板的元件贴装后，停止生产运行。
2OM-1752
1-10

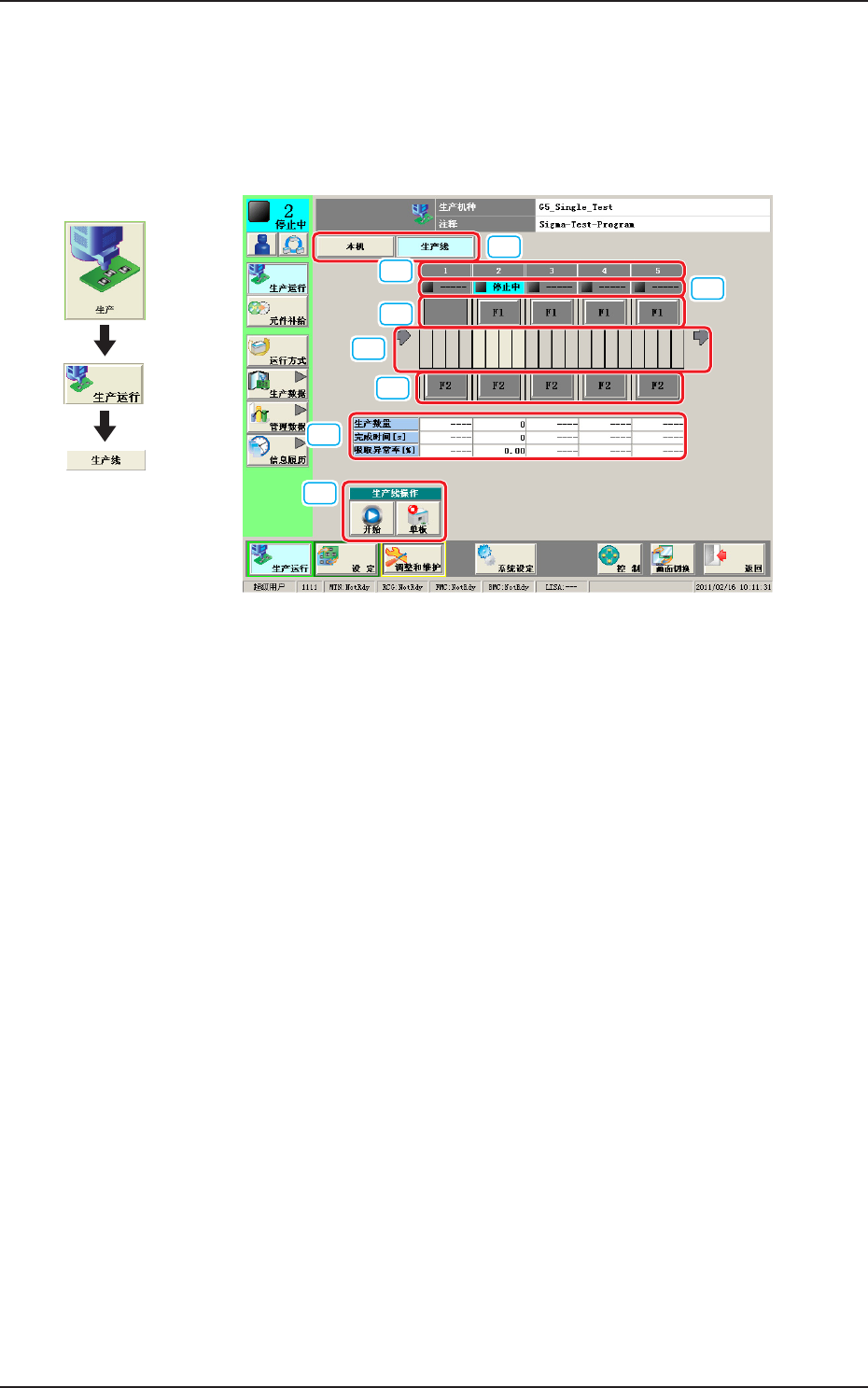

2.2 生产线界面
进行生产线的运行状态确认以及生产线操作。
显示在生产线构成中设定的 SIGMA 系列 ( 包括印刷机 ) 的运行状况、线路板
搬送部的图像、生产信息等。
[1]
[6]
[5]
[3]
[4]
[5]
[7]
[2]
F2A10
[1] [ 本机 ]/[ 生产线 ] 切换按钮
切换本机界面、生产线界面。
[2] No.
显示生产线装置的编号。
[3]
运行状况
显示生产线装置的运行状况。
运行中 : 生产运行中。
停止中 : 停止中。
暂停 : 暂停中。
[4]
线路板搬送部
显示当前的线路板搬送状况。
绿色: 有线路板的状态
灰色: 无线路板的状态
[5] 送料器安装台部
显示送料器安装台的有无。
界面展开
1304-001
2.2 生产线界面
