(C03)动作数据
在
“
操作
”

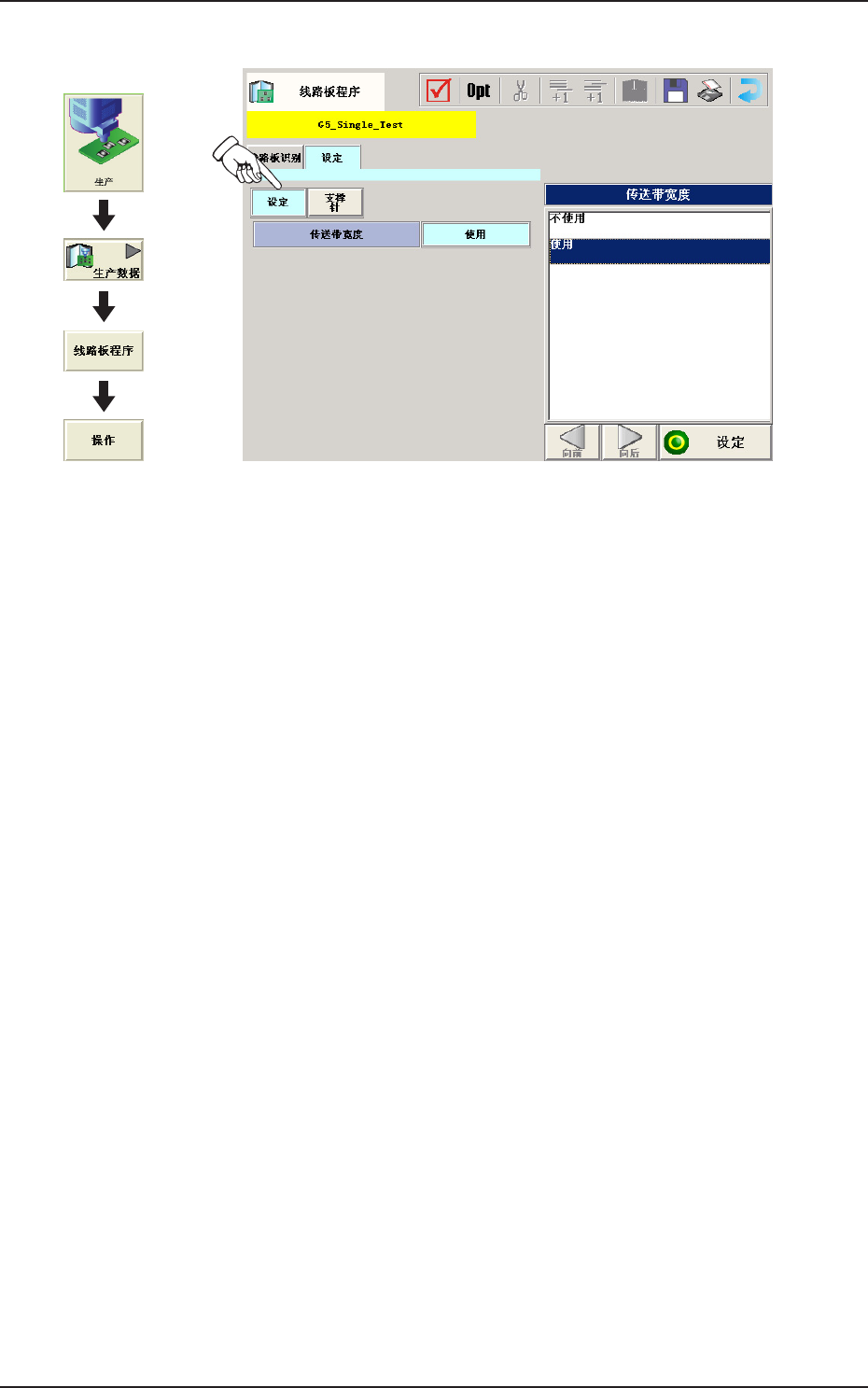

界面中，按下 [ 动作 ] 按钮，便显示以下界面。
F2B23
1304-001
界面展开
3.3操作
2OM-1752
2-30
(C03_01)
线路板识别设定
共通:用生产线共通设定进行线路板识别。
个别:用每台装置的设定进行线路板识别。
(C03_02)
指定横梁
是选择指定进行全体线路板识别和分割线路板识别的横梁的数据。
横梁 1 :请只在横梁 1 进行线路板识别时选择。
横梁 2 :请只在横梁 2 进行线路板识别时选择。
自动 ( 单横梁 ) :装置判断横梁 1、2 中哪一个最适合后，进行单个
横梁的线路板识别。
双横梁 :请在横梁 1 和横梁 2 两个横梁进行线路板识别时选
择。
Note
单个线路板识别与该线路板识别指定横梁无关，在进行元件贴装的横
梁执行线路板识别。
(C03_03)
顺序
是指定线路板识别实行定时的数据。
建议通常设定
“
吸取元件后
”
。
Note
设定为
“
吸取元件后
”
，在向线路板定位部搬入线路板动作中吸取元
件，进行元件识别。
从而在识别线路板后，可立即贴装元件，因此可有效缩短线路板完成
时间。
吸取元件后:吸取贴装元件后进行线路板识别。
吸取元件前:在吸取元件前进行线路板识别。
在吸取元件的状态下无法进行线路板识别时选择。
1304-001
3.3操作
2OM-1752
2-31
(C04)设定数据
F2B24
(C04_01)
传送带宽度
设定是否在切换机种时进行传送带宽度的设定。
1304-001
界面展开
3.3操作
