2OM-1752 5-6 1304-001 6. 认识图像表示 ( 识别图像显示 ) 按下 [ 认识图像表示 ] 按钮，便根据 “ 识别图像保存 ” 的设定，保存生产运 行中的元件、线路板的识别图像。 其他识别处理会自动保存。 ( 元件识别测试、线路板识别测试、吸嘴识别、料带孔识别、不良标记 ( 选项 )、2D 条形码 ( 选项 )、各种治具识别等 ) Reference 有关 “ 识别图像保存 ” 的详细内容请参照 “…
2OM-1752
5-5

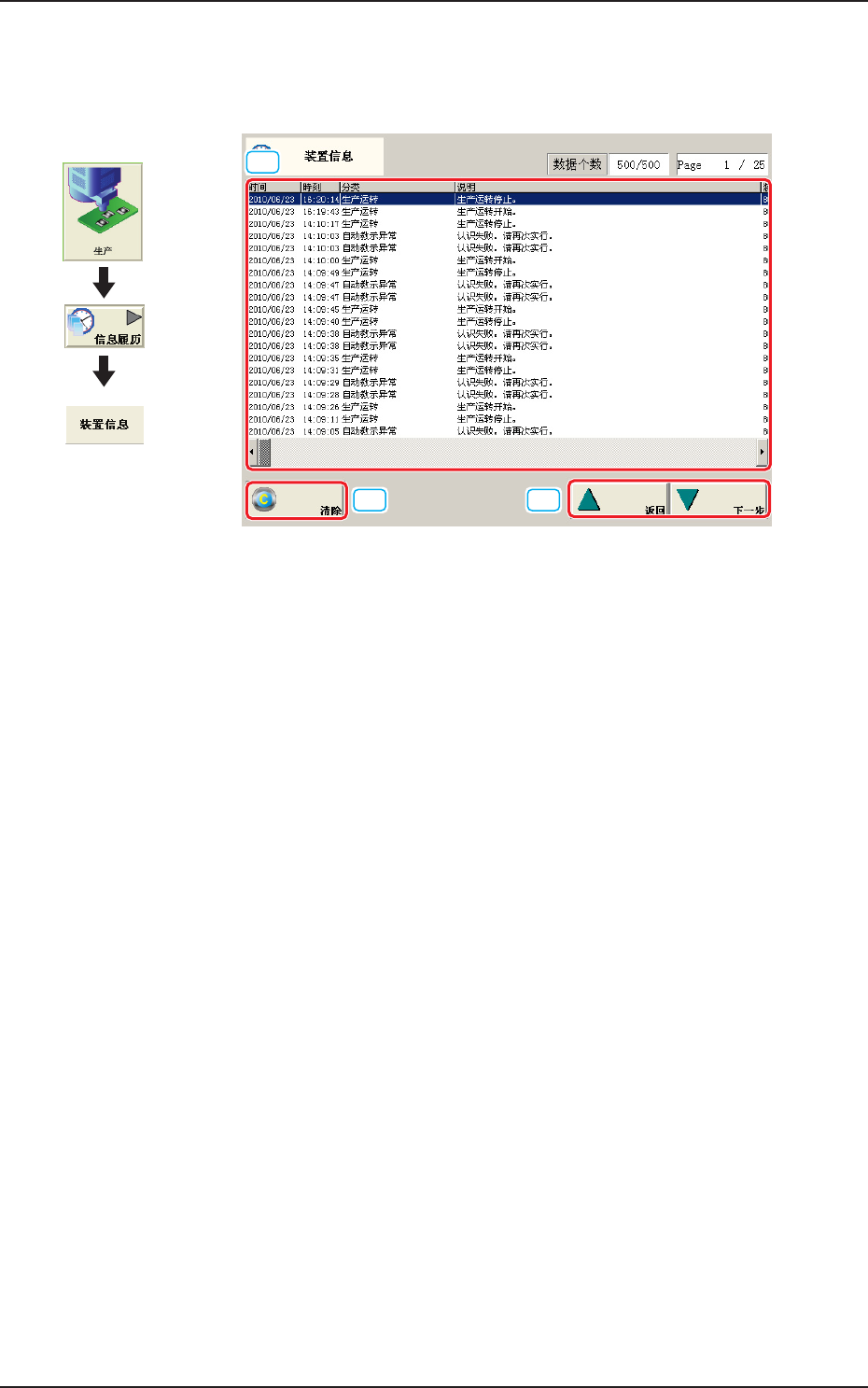

5. 装置信息
按下 [ 装置信息 ] 按钮，便显示
“
装置信息
”
界面。
[1]
[2]
[3]
“
装置信息
”
界面F2E5
[1]详细显示
最多显示 500 件装置信息履历。
超过 500 件，便从最早数据开始删除、更新。
[2][ 清除 ] 按钮
清除异常履历。
[3][ 返回 ]、[ 下一步 ] 按钮
切换异常履历的页面。
1304-001
界面展开
5.装置信息
2OM-1752
5-61304-001

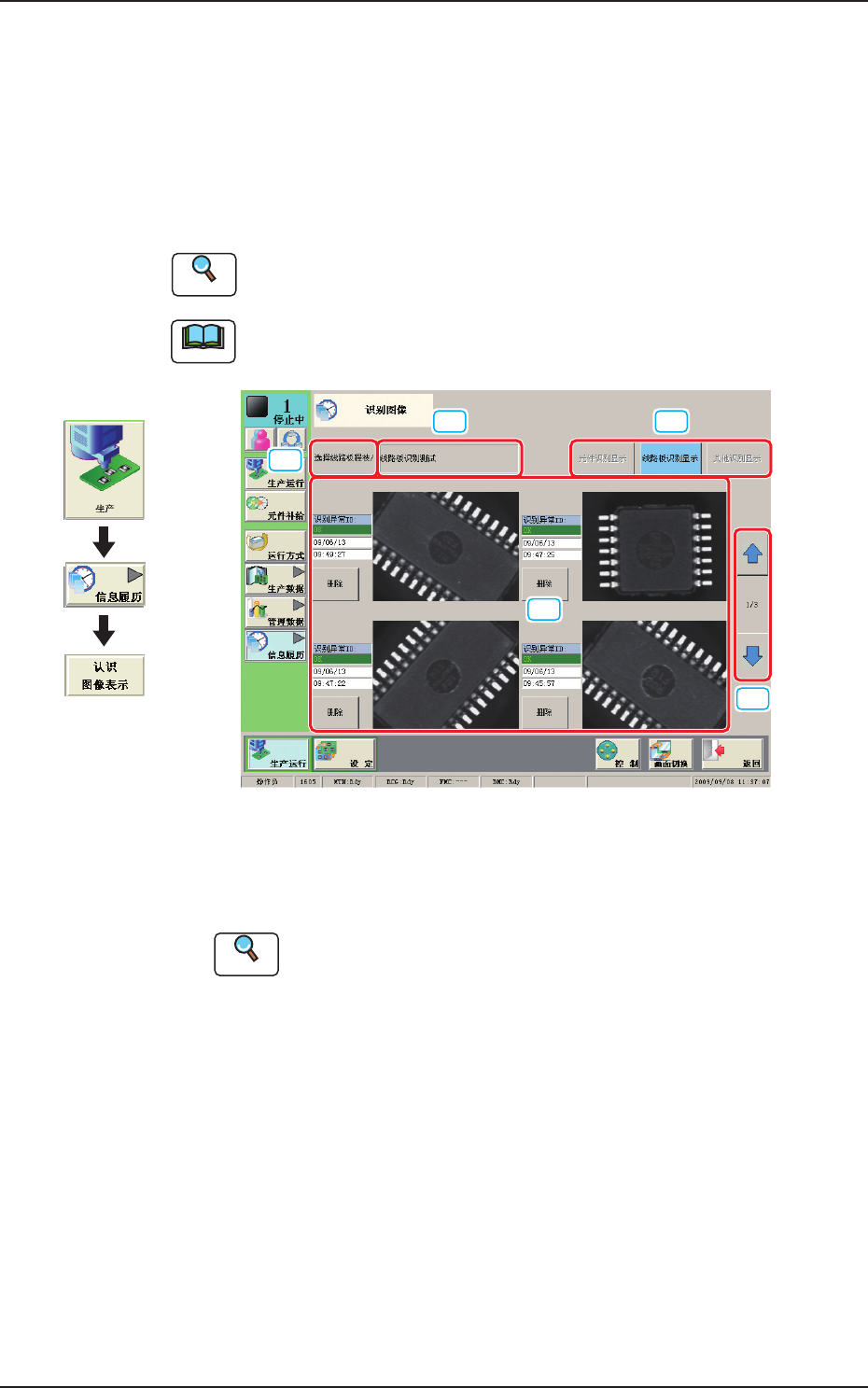

6. 认识图像表示 ( 识别图像显示 )
按下 [ 认识图像表示 ] 按钮，便根据
“
识别图像保存
”
的设定，保存生产运
行中的元件、线路板的识别图像。
其他识别处理会自动保存。
( 元件识别测试、线路板识别测试、吸嘴识别、料带孔识别、不良标记
( 选项 )、2D 条形码 ( 选项 )、各种治具识别等 )
Reference
有关
“
识别图像保存
”
的详细内容请参照
“
第一章4.2.2认识 ( 识别 ) 图
像保存
”
章节。
Note
装置的状态处于
“
停止中
”
或
“
暂停
”
以外时，请先将装置状态转换为
“
停止中
”
或
“
暂停
”
后按下 [ 认识图像表示 ] 按钮。
[1]
[2] [3]
[4]
[5]
F2E6
[1][ 选择线路板程衼 ( 序 )/] 按钮
显示保存的识别图像名一览。
Reference
详细内容请参照
“
第五章6.1识别图像一览
”
章节。
[2][( 所选生产机种名 )] 按钮
显示所选线路板程序的识别图像。
界面展开
6.认识图像表示 ( 识别图像显示 )
2OM-1752
5-71304-001
[3]显示项目变更按钮
[ 元件识别显示 ] 按钮
显示元件的识别图像。
[ 线路板识别显示 ] 按钮
显示线路板的识别图像。
[ 其他识别显示 ] 按钮
显示教示等其他识别图像。
[4]识别图像显示部
在 4 个界面中显示保存的识别图像信息，从新的图像开始依次 ( 左上、
右上、左下、右下 ) 显示。
选择想要确认的识别图像，便切换到识别图像界面。
Reference
有关
“
识别图像界面
”
的详细内容请参照
“
第五章6.2识别图像确
认界面
”
章节。
[ 删除 ] 按钮
按下想要删除的识别图像的 [ 删除 ] 按钮，便显示删除确认界面。
F2E7
[5]页面切换按钮
[
]:切换到上一页。
[
]:切换到下一页。
6.认识图像表示 ( 识别图像显示 )
