2OM-1752
6-91304-001
4.1 线路板支撑销和传送带宽度的设定步骤
•
手动更换支撑销时
线路板支撑销是为适当保持线路板上面的高度、获得贴装稳定性而设置
的。
传送带宽度设定不正确时，无法正确安装线路板支撑销。
Note
贴装 0402、0603 元件时，确保线路板的平坦度很重要。
请使用支撑销或支撑治具。
关于支撑治具的制作，请咨询雅马哈发动机株式会社的营业部门或销售
代理店。
注意
马达等负载电源处于 OFF 状态，但由于双手伸进装置内进行
调整作业，因此请充分注意安全。
Procedure

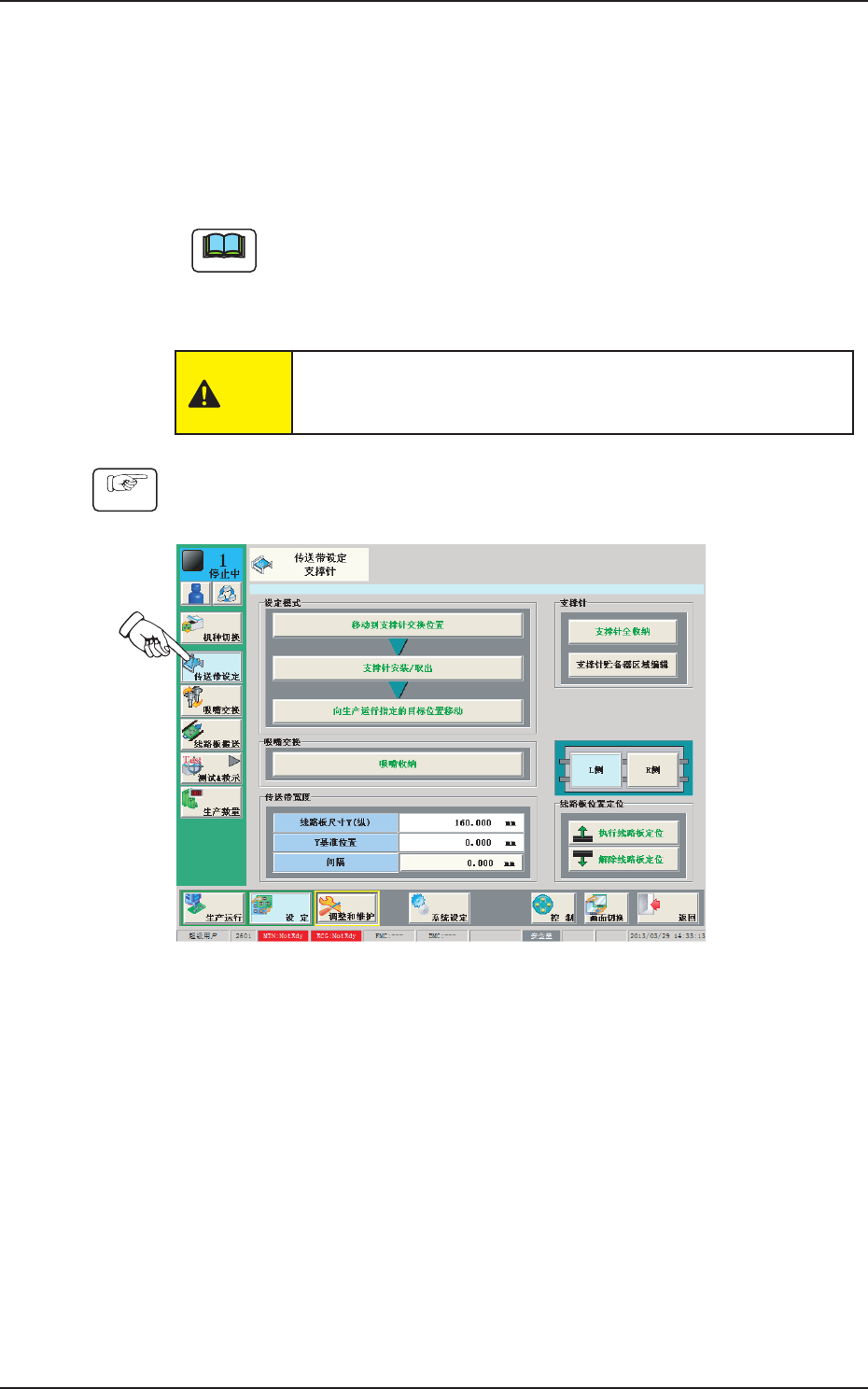

(1)按下子菜单栏的 [ 设定 ] 按钮，显示
“
传送带设定支撑针 ( 支撑销 )
”
界面。
F2F10
(2)按下 [ 移动到支撑针交换位置 ] 按钮，在 10 秒钟内再按操作台的
[START] 按钮。
( 安装头待避，传送带宽度放宽到最大宽度。)
(3)按下机盖锁定开关。
( 透明盖锁定被解除。)
(4)打开透明盖，拆卸支撑销。
(5)关闭透明盖，按下机盖锁定开关。
4.1线路板支撑销和传送带宽度的设定步骤
2OM-1752
6-101304-001
(6) 按下 [ 向生产运行指定的目标位置移动 ] 按钮，在 10 秒钟内再按操作
台的 [START] 按钮。
( 传送带宽度配合选择的生产机种移动。)
(7)
按下机盖锁定开关，亮开关灯。
( 透明盖锁定被解除。)
(8) 打开透明盖。
(9)
将线路板支撑销垂直插入到支撑台的孔内。
( 将线路板支撑销分散设置，以便均等支撑整体对象线路板。)
Notice
在支撑台上进行作业时，若用手压支撑台或放置物品使支撑台受重压，就
有可能变形，因此请注意。
(10) 确认支撑台上没有遗落的线路板支撑销。
( 请确认支撑台孔内没有掉入元件或垃圾。)
(11) 关闭透明盖。
(12)
按下机盖锁定开关，亮开关灯。
( 透明盖被锁定。)

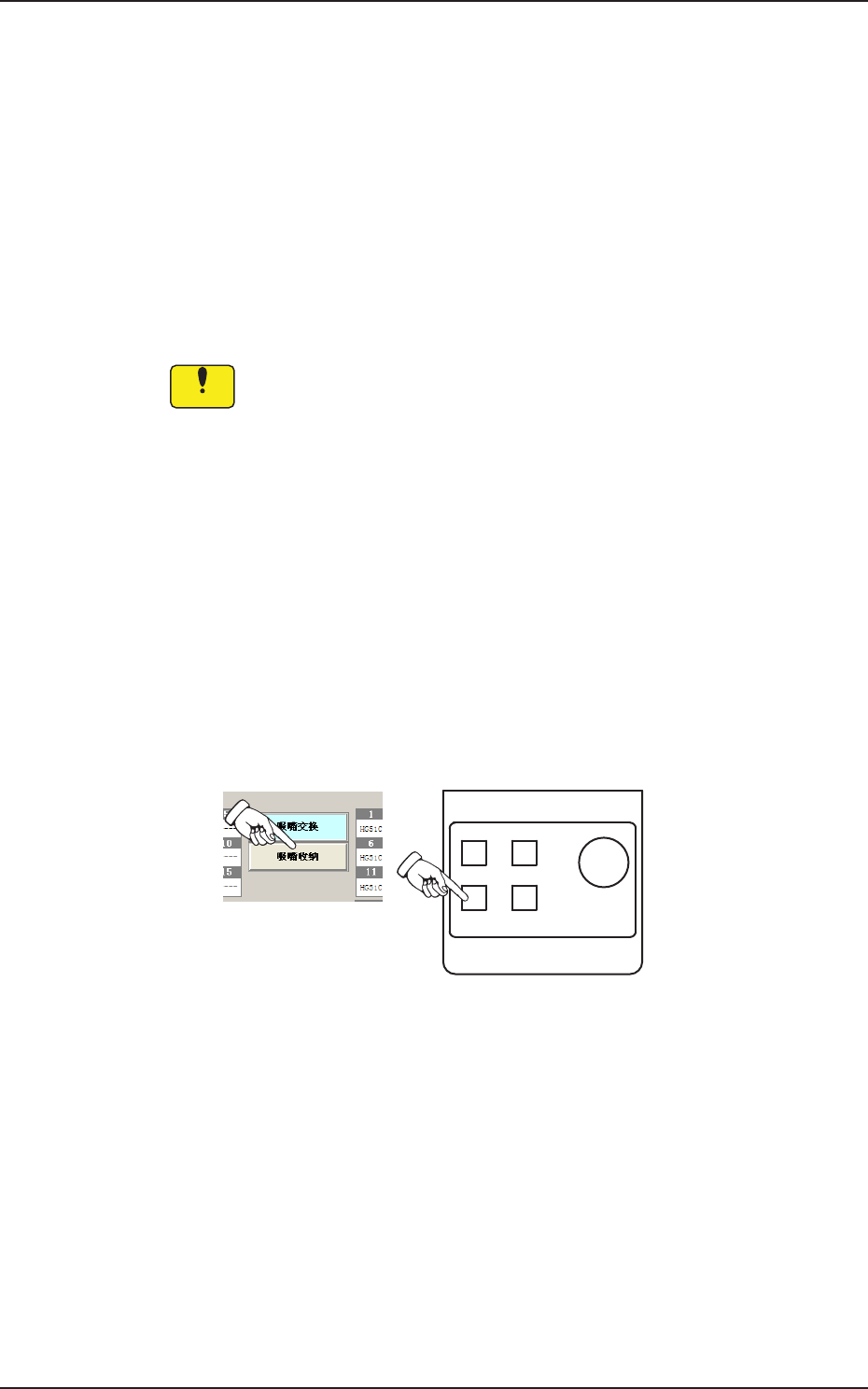

(13) 按下
“
线路板位置定位
”
的 [ 解除 ] 按钮，在 10 秒钟内再按操作台的
[START] 按钮。
( 支撑台下降。)
POWER ON
STOP
PNL CHANGE
START
F2F11
4.1线路板支撑销和传送带宽度的设定步骤
2OM-1752
6-111304-001
•
自动更换支撑销时
Procedure

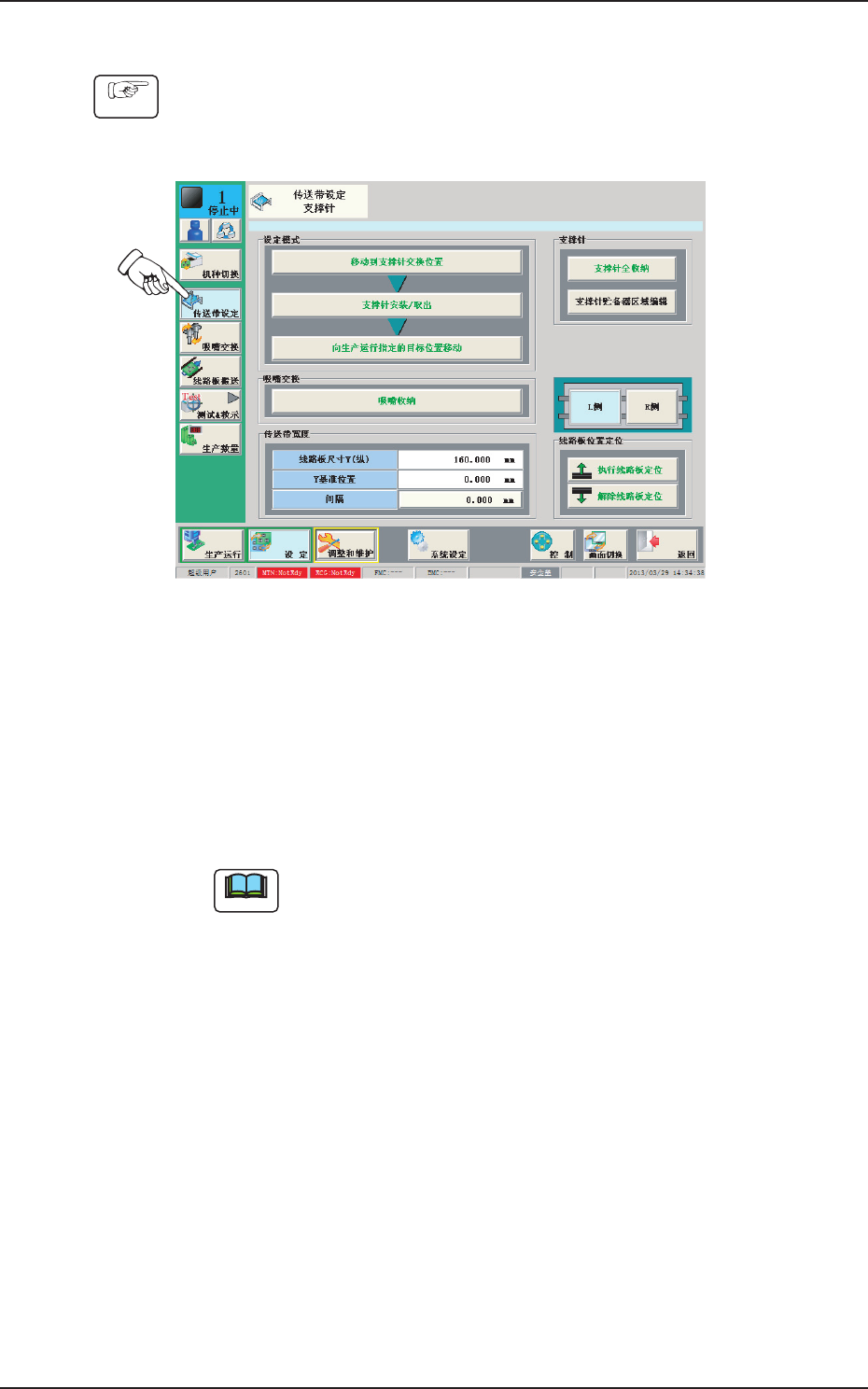

(1) 按下子菜单栏中的 [ 传送带设定 ] 按钮，显示
“
传送带设定 支撑针
( 支撑销 )
”
界面。
F2F12
(2) 按下 [ 移动到支撑针交换位置 ] 按钮，在 10 秒钟内再按操作台的
[START] 按钮。
( 安装头待避，传送带宽度放宽到最大宽度。)
(3) 按下 [ 支撑针安装 / 取出 ] 按钮，在 10 秒钟内再按操作台的 [START]
按钮。
( 自动进行支撑销的安装或取出。)
Note
进行支撑销的自动更换时，请在吸嘴储料器准备吸嘴 (PK01)。
(4) 按下 [ 向生产运行指定的目标位置移动 ] 按钮，在 10 秒钟内再按操作
台的 [START] 按钮。
( 传送带宽度配合选择的生产机种移动。)
4.1线路板支撑销和传送带宽度的设定步骤
