2OM-1752
2-22
(C01_01)
线路板识别机能 ( 功能 ) 选择
设定线路板识别机能。
不使用 :不使用线路板识别机能。
使用 :使用线路板识别机能。。
Notice
不能使用不使用线路板识别机能的线路板程序。
(C01_02)
全体 ( 区域 1 ～ 5)
设定
“
线路板识别机能选择
”
为
“
使用
”
时，按各区域从以下选择全体
识别的设定。
不使用 :不进行线路板全体识别。
1 点認識 :用 1 点进行线路板全体识别。
2 点認識 :用 2 点进行线路板全体识别。
3 点認識 :用 3 点进行线路板全体识别。
Note
(a)线路板识别方法中的全体识别建议用 2 点以上的识别方法。
(b)通过线路板识别分区，能补正大线路板等的局部伸长。
•

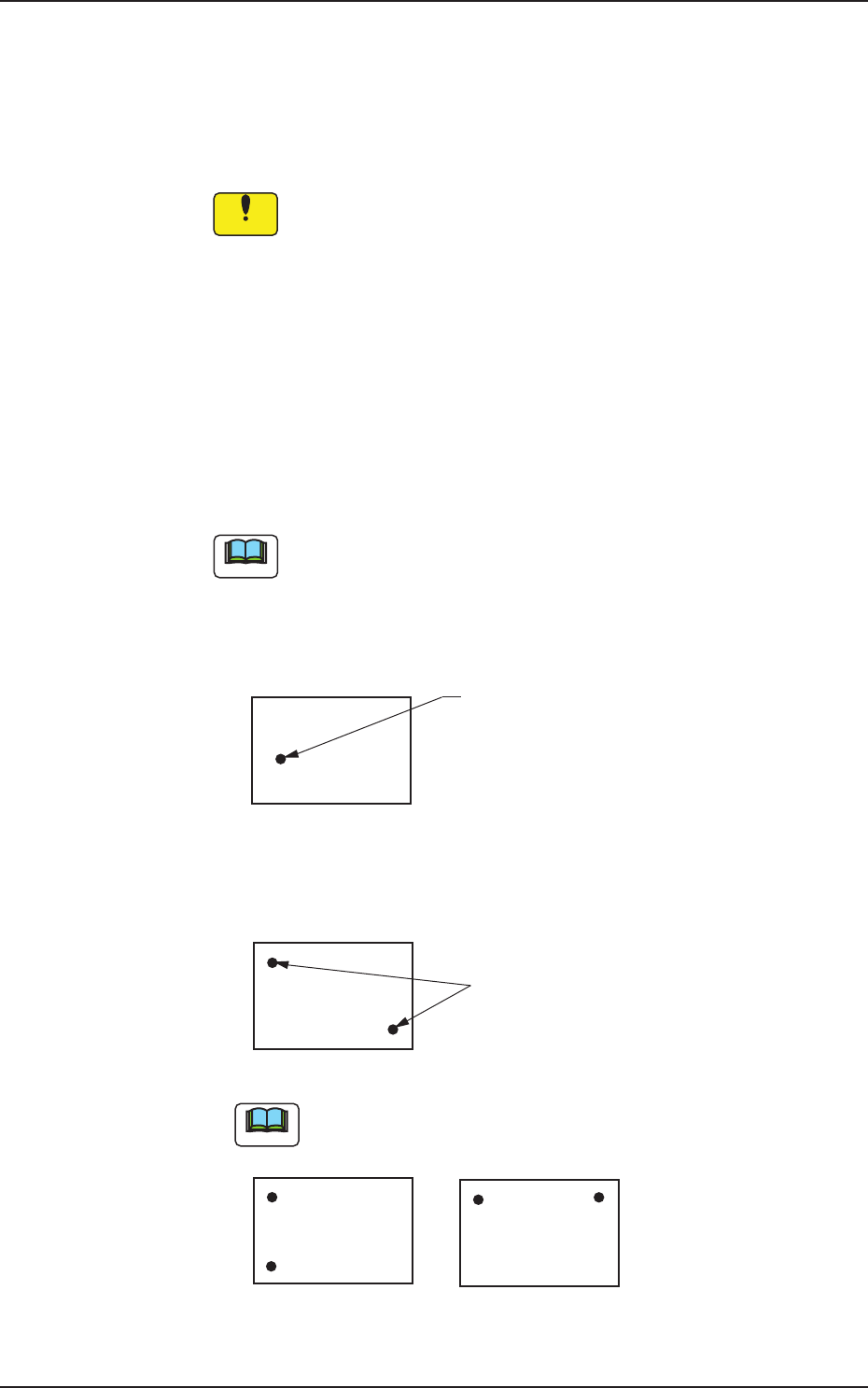

1 点识别
只补正 X、Y 成分，而无法补正
θ
成分的伸长等。
识别标记
F2B16
•
2 点识别
请在线路板对角处拉大 2 点距离指定线路板识别标记位置。
识别标记
线路板
F2B17
Note
请不要横向或纵向 ( 如下图 ) 排列线路板的识别标记。
F2B18
1304-001
3.3操作
2OM-1752
2-23
•

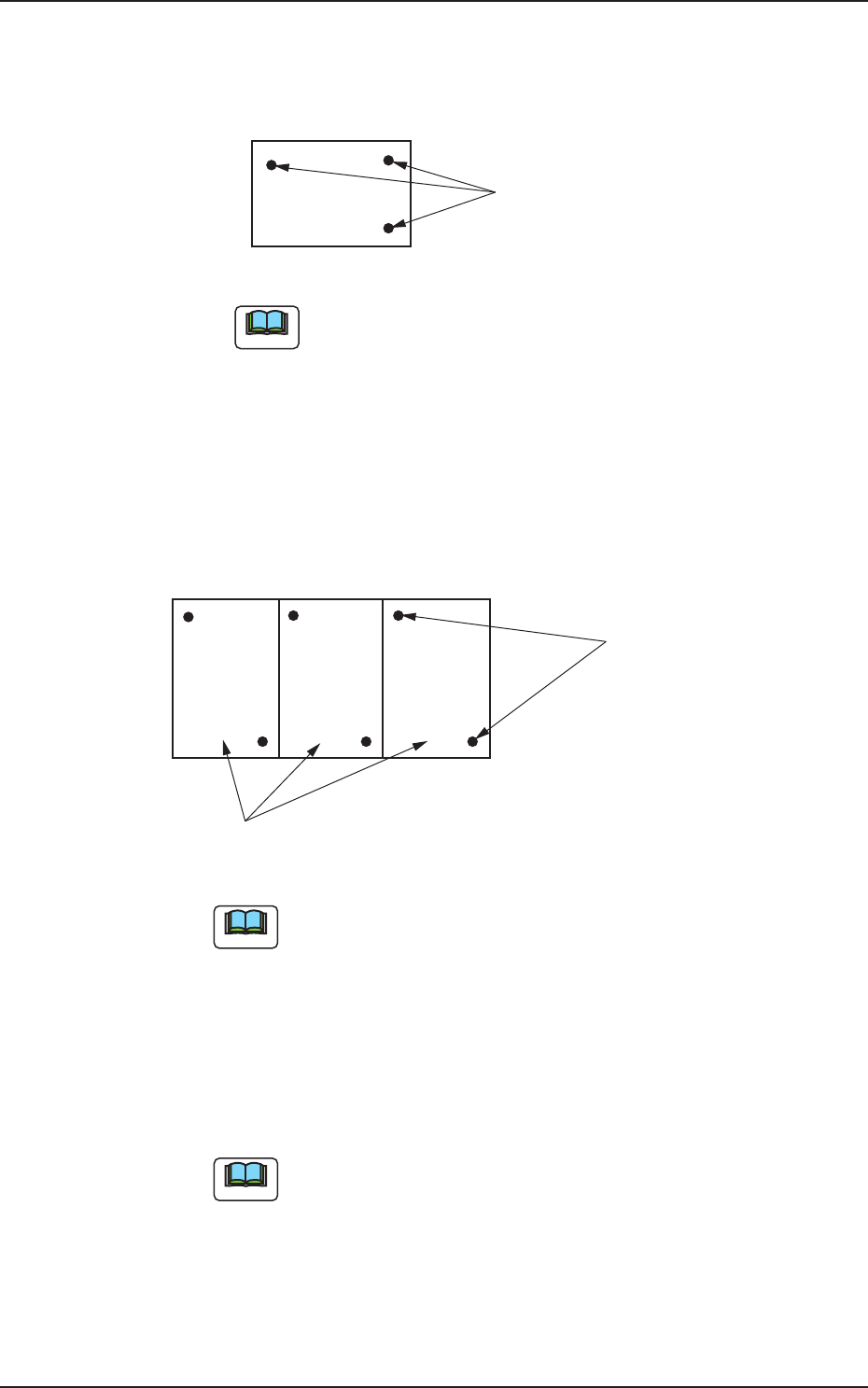

3 点识别
请指定连接 3 点线路板识别标记的三角形面积最大时的线路板识别
标记位置。
识别标记
F2B19
Note
当 3 点线路板识别标记的中 2 点指定在非常接近的位置时，补正
结果与 2 点识别相同。
(C01_03)
分割
设定
“
线路板识别机能 ( 功能 ) 选择
”
为
“
使用
”
时，从以下选择分割
识别的设定。
不识别 :不进行分割线路板的识别。
识别 :进行分割线路板的识别。
识别标记
分割线路板(多倒角线路板)
F2B20
Note
同时使用了全体识别和分割识别时，虽然都进行识别动作，但贴装坐
标的补正使用分割识别的结果。
(C01_04)
单个
从以下选择是否识别设定在单个元件贴装点的识别标记。
不识别 :不进行单个识别。
识别 :进行单个识别。
Note
(a)如果设定为
“
识别
”
，就可补正单个元件贴装点的偏离量。
(b)用贴装数据 (P 数据 ) 的 (D02_09)V 数据设定元件贴装点、单个
线路板识别方法，用贴装数据 (P 数据 ) 的 (D02_12)、(D02_13)、
(D02_14) 指定识别标记的坐标及编码。
1304-001
3.3操作
2OM-1752
2-24
(C01_05)
区域 1、2、3、4、5
设定线路板识别方法为
“
全体
”
时，设定各识别标记的坐标和标记
编码。
第 1 点
X( 横 )、Y( 纵 )[mm]
设定第 1 点识别标记的坐标。
第 1 点标记编码
设定第 1 点识别标记编码。
第 2 点
X( 横 )、Y( 纵 )[mm]
设定第 2 点识别标记的坐标。
第 2 点标记编码
设定第 2 点识别标记编码。
第 3 点
X( 横 )、Y( 纵 )[mm]
设定第 3 点识别标记的坐标。
第 3 点标记编码
设定第 3 点识别标记编码。
Reference
关于标记编码，请参照
“
(C02)线路板识别标记数据
”
章节
