2OM-1752 1-22 • 半自动任意指定的说明 可以指定多个步骤。 “ 半自动任意指定 ” 界面的说明 按下 “ 启动方式 ” 的 [ 半自动任意指定 ] 按钮，便如下切换界面。 [1] [2] [3] [4] F2A19 [1] 总步骤数、指定步骤数显示部 显示总步骤数和指定步骤数。 [2] [ 任意步骤指定 ] 按钮 移动到任意步骤指定界面。 [3] [ 开始 ] 按钮 开始指定的步骤。 [4] [ 清除…
2OM-1752
1-21
[4][ 最终贴装步骤移动 ] 按钮
移动到最终贴装的步骤。
半自动指定步骤的开始步骤
Procedure
(1) 将线路板配置在要指定的步骤上。
Note
用手动搬送进行目标位置上的配置。
(2) 从前面记载的方法当中任意指定想要开始的步骤。
Note
指定步骤的背景颜色显示为蓝色。
(3) 按下操作台的 [START] 按钮，便开始指定的步骤。
1304-001
4.1运行模式
2OM-1752
1-22
•
半自动任意指定的说明
可以指定多个步骤。
“

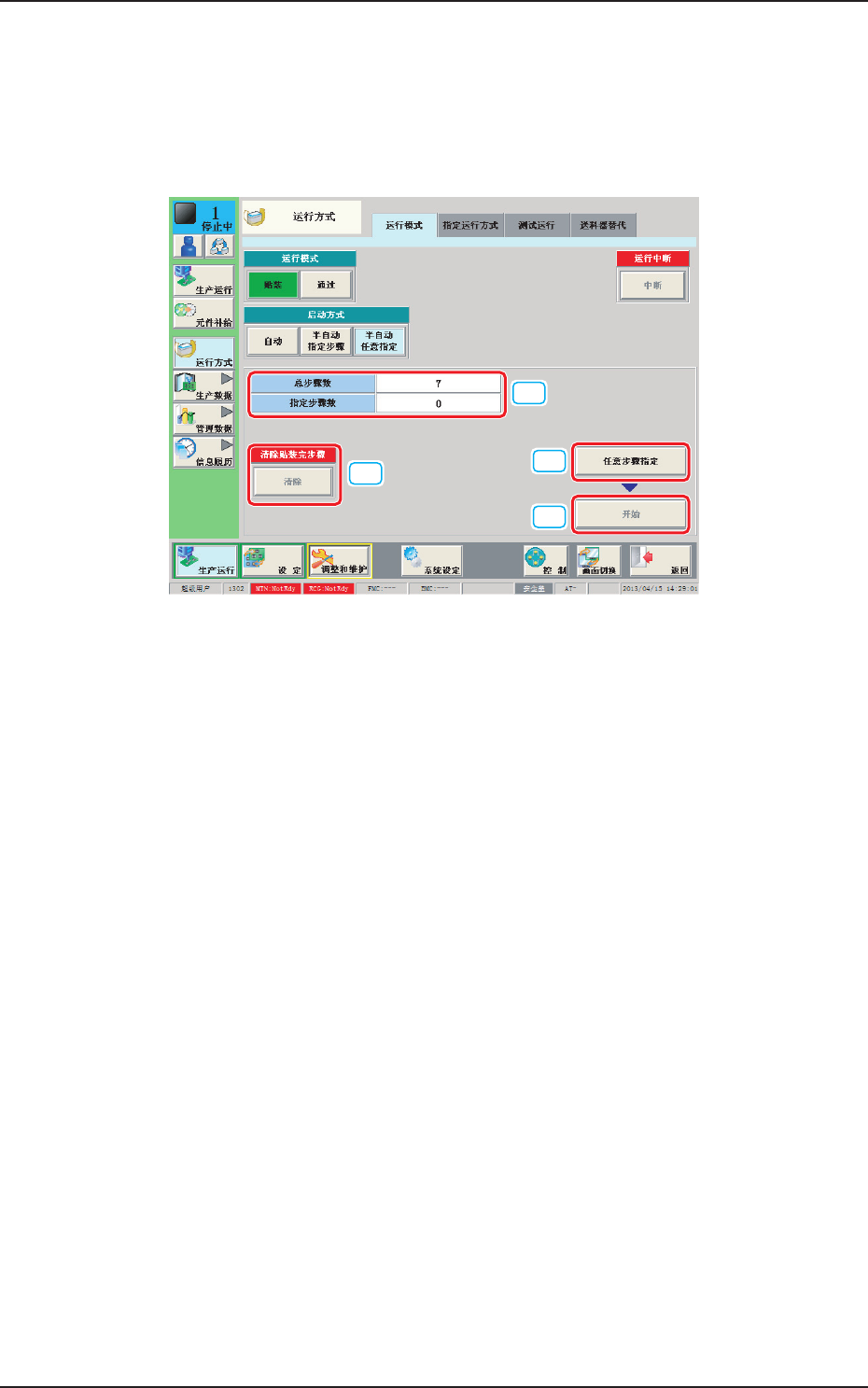

半自动任意指定
”
界面的说明
按下
“
启动方式
”
的 [ 半自动任意指定 ] 按钮，便如下切换界面。
[1]
[2]
[3]
[4]
F2A19
[1]总步骤数、指定步骤数显示部
显示总步骤数和指定步骤数。
[2][ 任意步骤指定 ] 按钮
移动到任意步骤指定界面。
[3][ 开始 ] 按钮
开始指定的步骤。
[4][ 清除贴装完步骤 ] 按钮
通过任意步骤指定清除实际贴装的步骤。
1304-001
4.1运行模式
2OM-1752
1-23
“

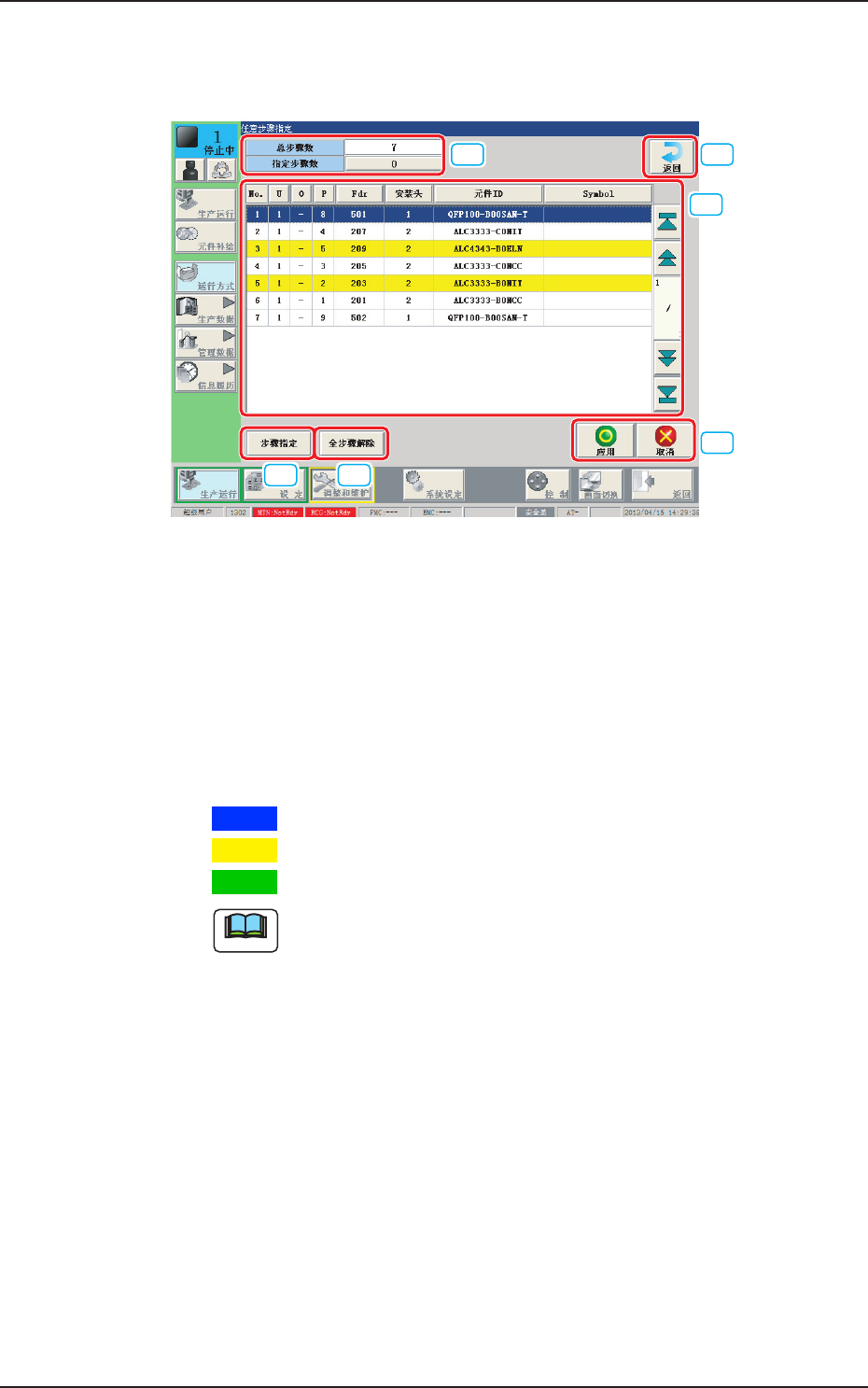

任意步骤指定
”
界面的说明
按下
“
半自动任意指定
”
的 [ 任意步骤指定 ] 按钮，便如下切换界面。
[1]
[2]
[3] [4]
[5]
[6]
F2A20
[1]
“
总步骤数
” “
指定步骤数
”
显示部
显示总步骤数和指定步骤数。
[2]步骤显示部
显示装置中设定的线路板程序的总步骤。
也可以将光标移到步骤上指定步骤。
背景颜色的变化如下 :
蓝色
: 是已移动的步骤。尚未指定。
黄色
: 是已全部指定的步骤。
绿色
: 是最后指定的步骤。
Note
通常按元件实际贴装顺序显示。按下 [O] 或 [P] 按钮，也可以按升序
重新排列。
即使重新排列，也不会改变元件实际贴装顺序。
[3][ 步骤指定 ] 按钮
可以在按下 [ 步骤指定 ] 按钮时显示的输入界面中输入步骤 No. 进行指定。
按 U、O、P 顺序输入步骤 No.。
[4][ 解除全部步骤 ] 按钮
将已指定的步骤和已适用的步骤全部解除。
1304-001
4.1运行模式
