1. 设定菜单的概要

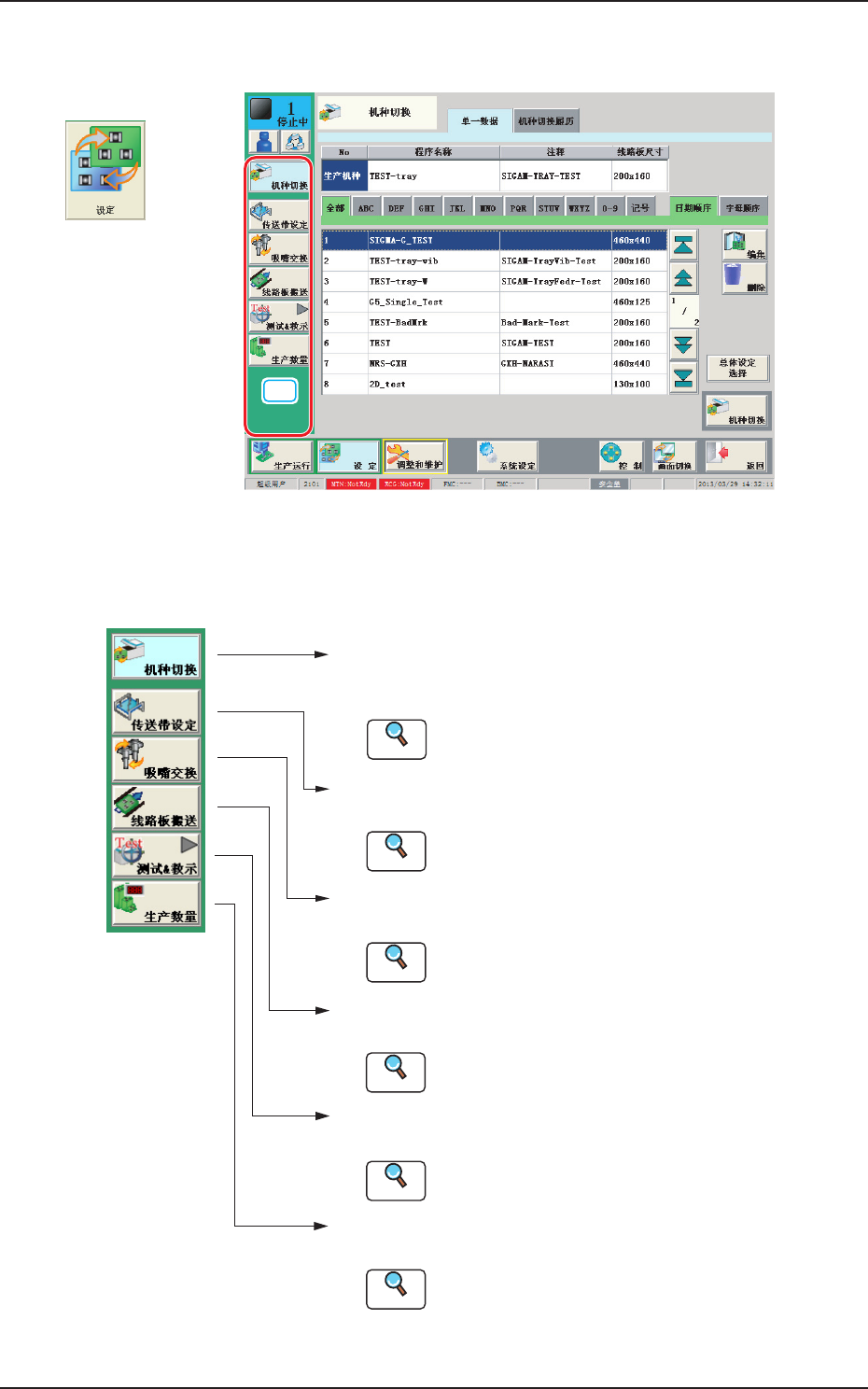

设定菜单由以下菜单及界面构成。
设定 参照项编号
机种切换 3
传送带设定 4
吸嘴交换 5
线路板移载 6
测试 & 教示 7
生产数量 8
F2F1
1.设定菜单的概要
2OM-1752
6-2
2. 设定
[1]
F2F2
[1]
“
设定
”
主菜单栏
“
设定
”
主菜单栏中配置有以下按钮。
[机种切换]按钮:
显示“机种切换”界面。
通常该界面作为初始界面显示。
请参照“第六章 3.机种切换”章节。
[传送带设定]按钮:
显示“传送带设定 支撑针(支撑销)”界面。
请参照“第六章 4.传送带设定”章节。
[吸嘴交换]按钮:
显示“吸嘴交换”界面。
请参照“第六章 5.吸嘴交换”章节。
[线路板搬送]按钮:
显示“线路板移载”界面。
请参照“第六章 6.线路板移载”章节。
[测试&教示]按钮:
显示“测试&教示”菜单。
请参照“第六章 7.测试&教示”章节。
Reference
Reference
Reference
Reference
Reference
[生产数量]按钮:
显示“生产数量设定”菜单。
请参照“第六章 8.生产数量”章节。
Reference
F2F3
1304-001
界面展开
2.设定
2OM-1752
6-31304-001
3. 机种切换

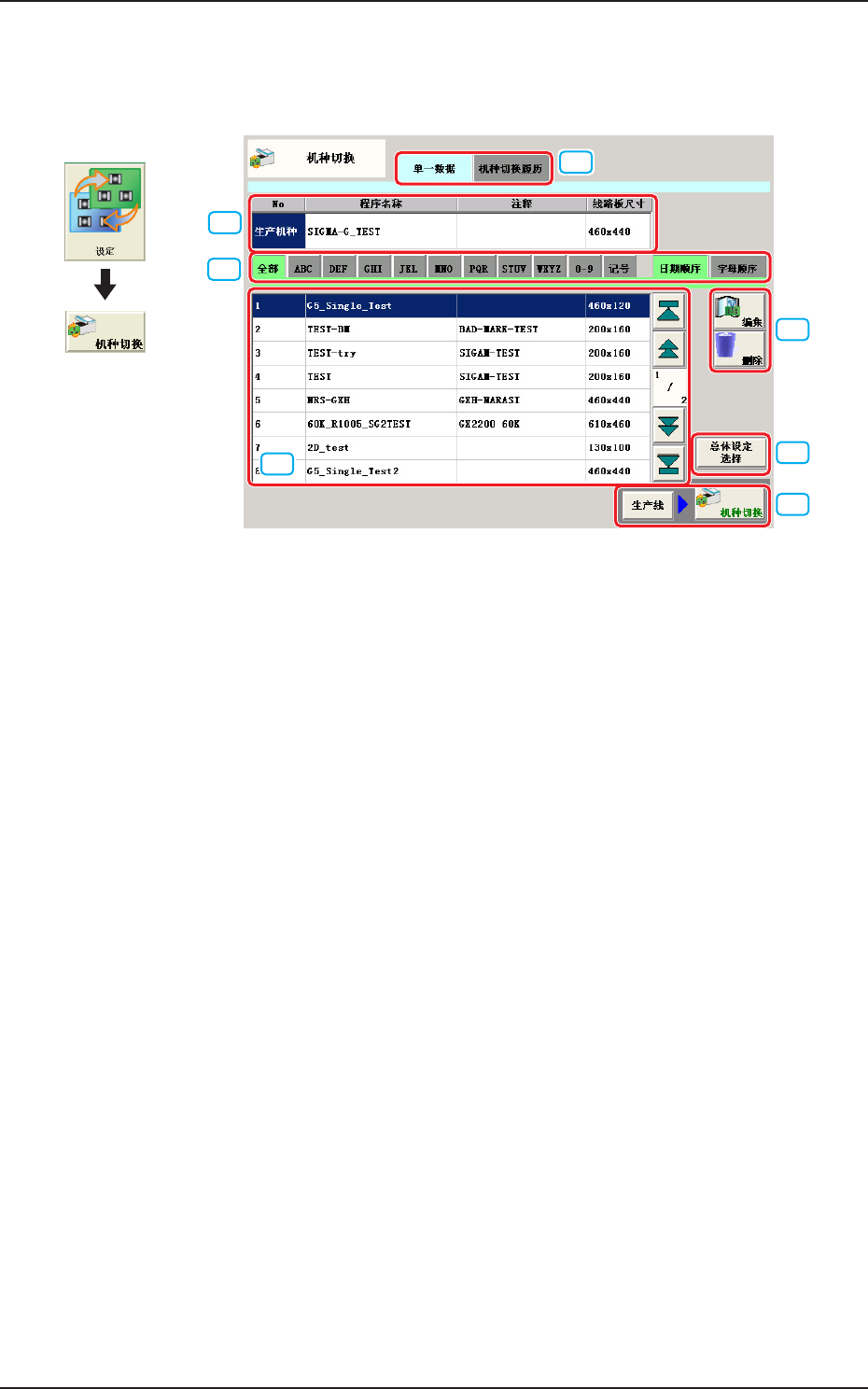

显示
“
机种切换
”
界面。
[1]
[7]
[4]
[5]
[6]
[2]
[3]
F2F4
[1]生产机种
显示当前设定的生产机种。
[2]线路板程序选择 Tab
按选项卡项目分别显示
“
[3] 机种一览
”
中显示的数据。
[3]机种一览
一览显示登录的机种 ( 线路板程序 )。
[4][ 编集 ( 编辑 )] 按钮、[ 删除 ] 按钮
[ 编集 ] 按钮
: 编辑
“
[3] 机种一览
”
中选择的线路板程序。
[ 删除 ] 按钮 : 删除
“
[3] 机种一览
”
中选择的线路板程序。
界面展开
3.机种切换
