NPM-D
生产篇
1.2
准备作业
Page 1-28 EJM1DC-MB-01O-00

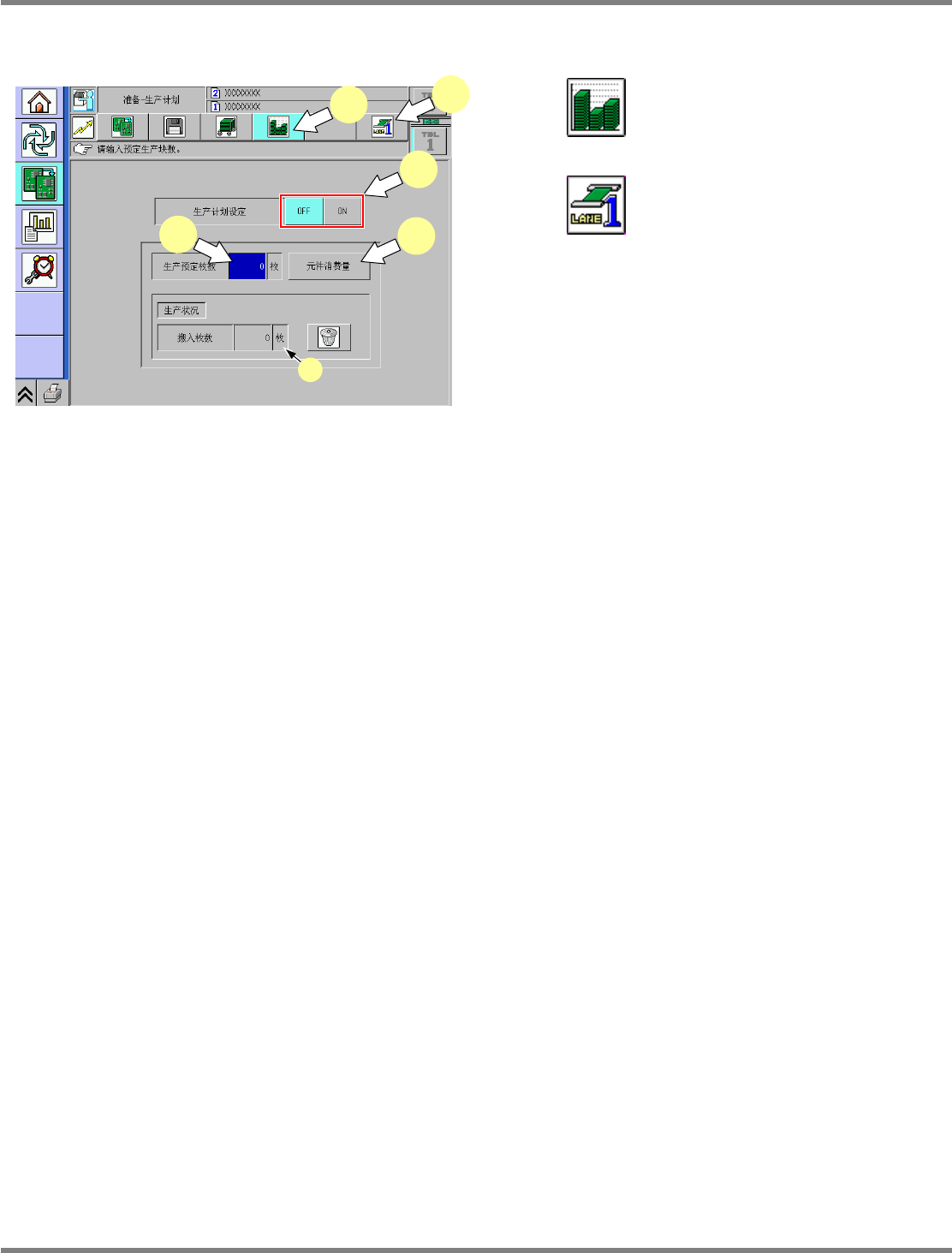

双轨模式的情况下
1
按
。
2
按
。
3
设定
‘
生产计划设定
’
的
[ON]
、
[OFF]
。
∗
若设定为
ON
，则在自动运转中生产预定枚数达
到设定值时结束生产动作，并停止设备运转。
4
输入
‘
生产预定枚数
’
。
∗
可输入的范围
: 0 ~ 99999
如果设定为
‘0’
，则不停止自动运转，进行连续生
产。
5
按
[
元件消费量
]
。
•
显示对于设定的生产枚数需要几个元件。
a. ‘
搬入枚数
’
显示已搬入的基板枚数。
若按
[
复位
]
，搬入枚数则会归零。
∗
请反复进行步骤
2. ~ 5.
的操作，设定轨道
2
的
生产计划。
∗
只使用一侧的轨道进行生产时，请对进行生产
的轨道设定生产计划。
DualChangePlanCount-01C50
1
3
4
5
a
2
NPM-D
生产篇
1.2
准备作业
EJM1DC-MB-01O-00 Page 1-29
生产计划
(
元件消费量计算
)

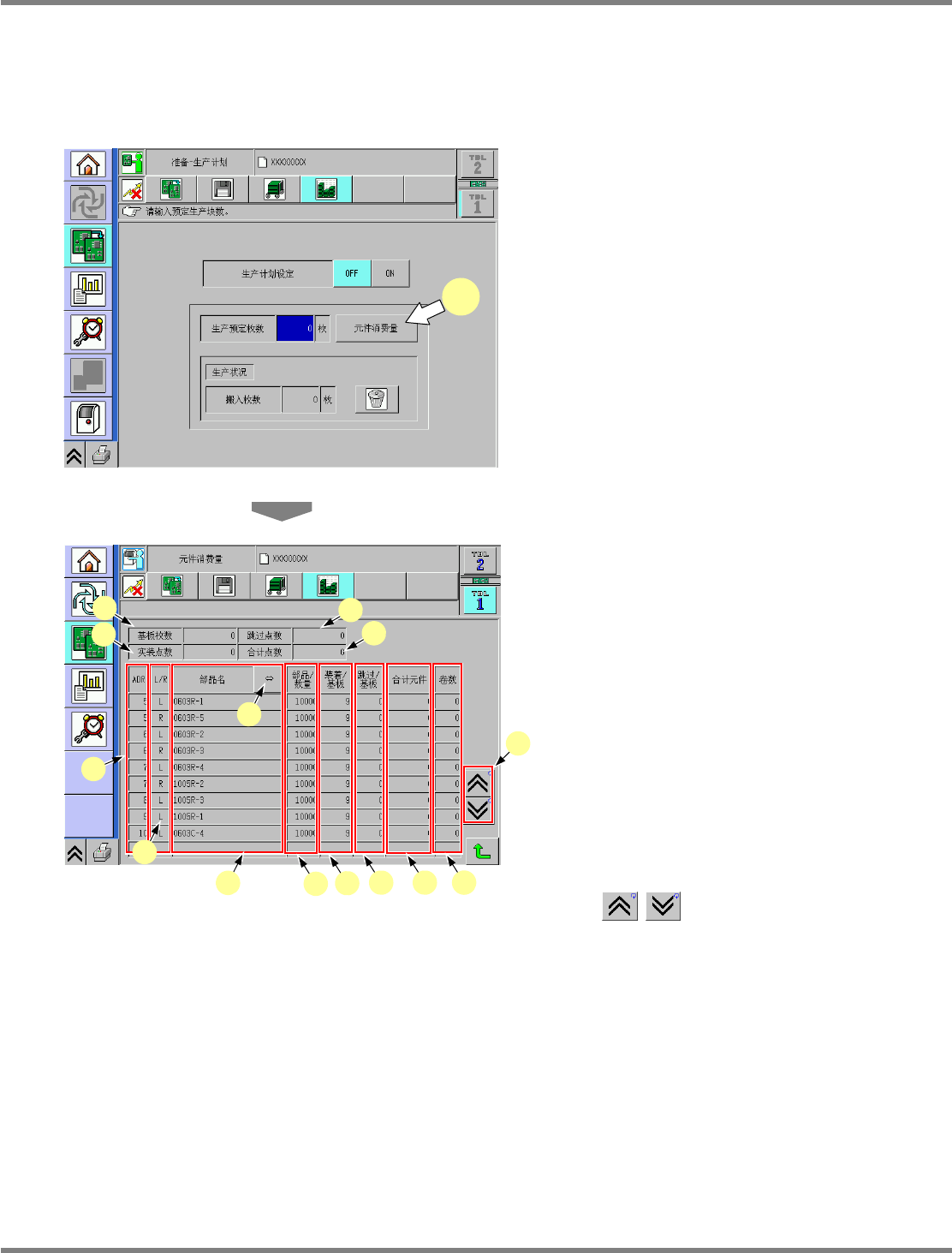

根据在生产枚数画面指定的枚数，按照供料器的插槽号码
(
地址
)
或托盘板，依次显示所需消耗量。
如果同样元件被分配到复数个存储器的情况下，将集中到最前面的存储器中统计。
1
按
[
元件消费量
]
。
•
显示以下内容。
a. ‘
基板枚数
’
显示在生产枚数画面输入的生产预定枚数。
b. ‘
实装点数
’
显示生产预定枚数的总实装点数。
c. ‘
跳过点数
’
显示生产预定枚数的总跳过点数。
d. ‘
合计点数
’
显示实装点数减去跳过点数后的值。
e. ‘ADR’
显示供料器的插槽号码
(
地址
)
。
f. ‘L/R’
显示供料器所在侧。
如果是托盘板则不显示。
g. ‘
部品名
’
显示元件名。
h. [
⇔
]
元件名过长时按下以显示出未显示的部分。
i. ‘
部品
/
数量
’
显示一盘卷带
(
如是托盘板按张算
)
的元件
数量
(
张数
)
。
j. ‘
装着
/
基板
’
显示一块基板的实装元件数量。
k. ‘
跳过
/
基板
’
显示一块基板设定的跳过元件数量。
l. ‘
合计元件
’
显示生产预定基板枚数所需要的元件数量。
m. ‘
卷数
’
显示生产预定基板枚数所需要的卷带数量
(
或是托盘板张数
)
。
n.
可换页显示一览表画面。
ChangePlanCount-01C03
1
ChangePlanEstimate-01C02
k
e
g
i
j
l
n
d
a
b
f
h
c
m
NPM-D
生产篇
1.2
准备作业
Page 1-30 EJM1DC-MB-01O-00
1.2.12
独立贴装模式的准备

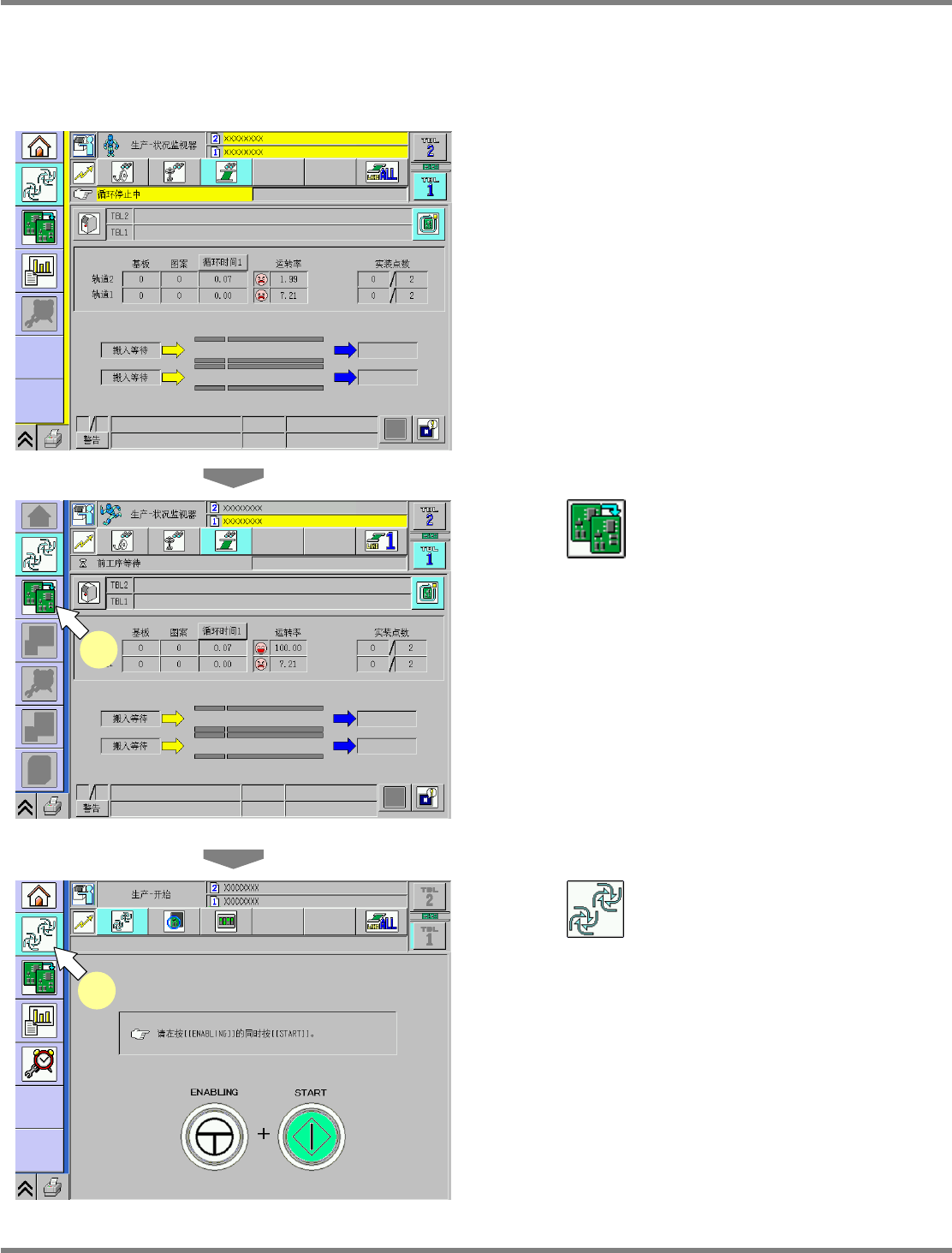

独立贴装模式能够对停止中的轨道进行准备操作。
操作步骤如下所示。
下载生产数据，以及宽度调整
1
对需要下载生产数据的轨道实施循环
停止。
∗
详细内容，请参照
“3.7
生产停止
”
。
•
处于循环停止中的轨道以黄色显示。
2
按
，读取生产数据。
∗
<
文件操作
>
画面的使用方法，请参照
“
数据编
制
4.4
双传送带规格生产数据的读取
/
保
存
”
。
3
按
，开始生产。
∗
详细内容请参照
“3.4.2
开始操作
”
。
•
开始生产后，即会执行宽度调整。
IDualProdPartsLineState-03C00
IDualProdPartsLineState-01C00
