NPM-D
生产篇
2.11
示教点胶坐标
Page 2-60 EJM1DC-MB-02O-00
15

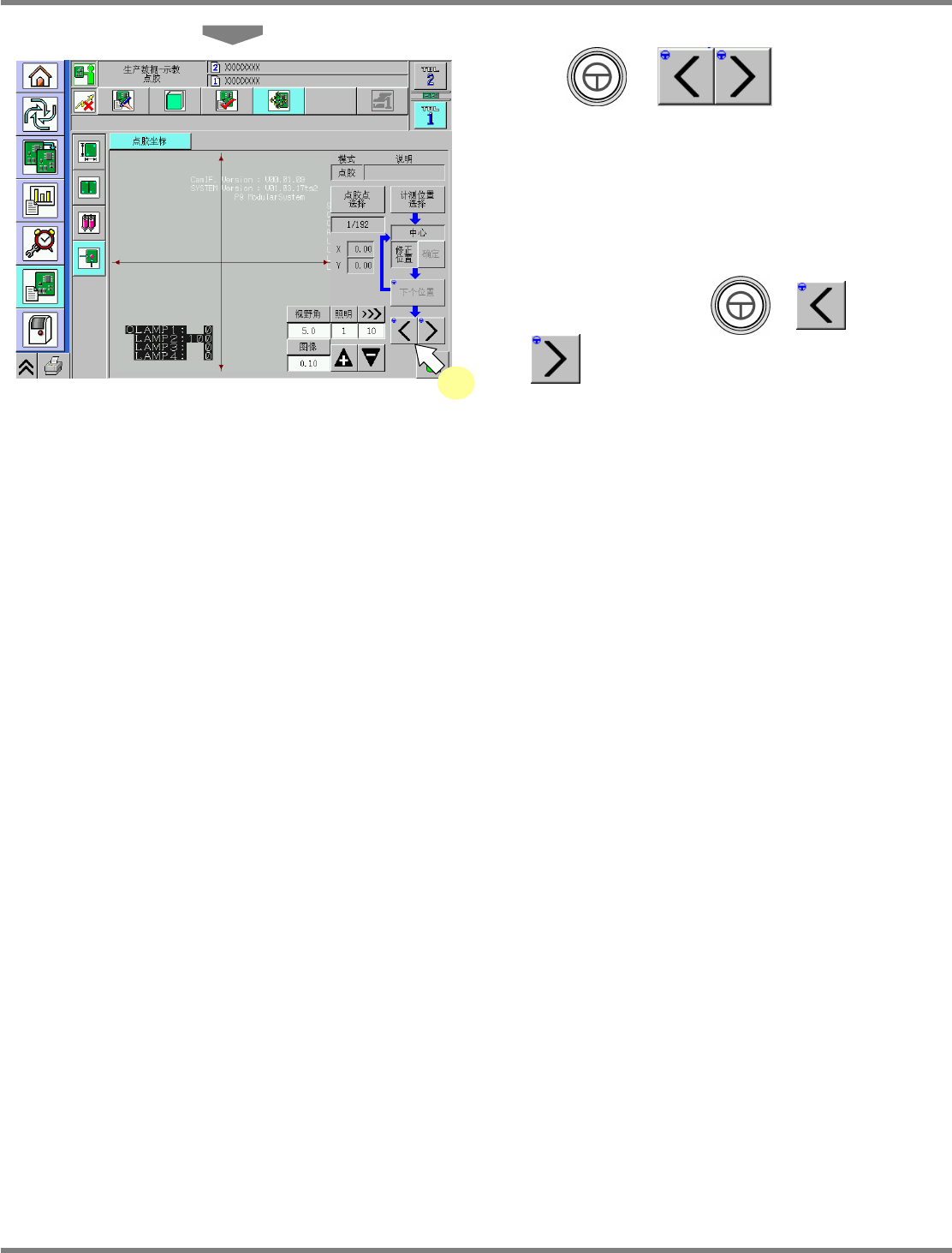

按
+
。
•
照相机移向下一计测位置。
请同样进行步骤
9. ~ 14.
。
•
所有计测点的示教一结束，就会根据所示教的
坐标计算出中心位置并保存数据、显示计测完
成。
∗
变更完点胶坐标后，按
+
，将会继续对下一个坐标执行点胶坐标
位置的示教。
16
移动到其他画面，并结束点胶坐标示教
画面。
•
弹出是否保存数据的确认窗口。选择
[
是
]
，将会
进行数据的保存。
•
弹出是否搬出基板的确认窗口。选择
[
是
]
，将会
进行基板的搬出。
DataTeachDispenserPos-01C00
15
NPM-D
生产篇
2.12
不良标记识别示教
EJM1DC-MB-02O-00 Page 2-61
2.12
不良标记识别示教
2.12.1
不良标记识别
本设备在基板上存在不良之处时，有仅将有不良拼板的不进行贴装的功能。其记号便为图案不良标记。此
外，显示在组中是否有图案不良标记的就是组不良标记。显示在基板内是否有图案不良标记的就是基板不
良标记。
不良标记可以就基板、组、图案分别进行设定。

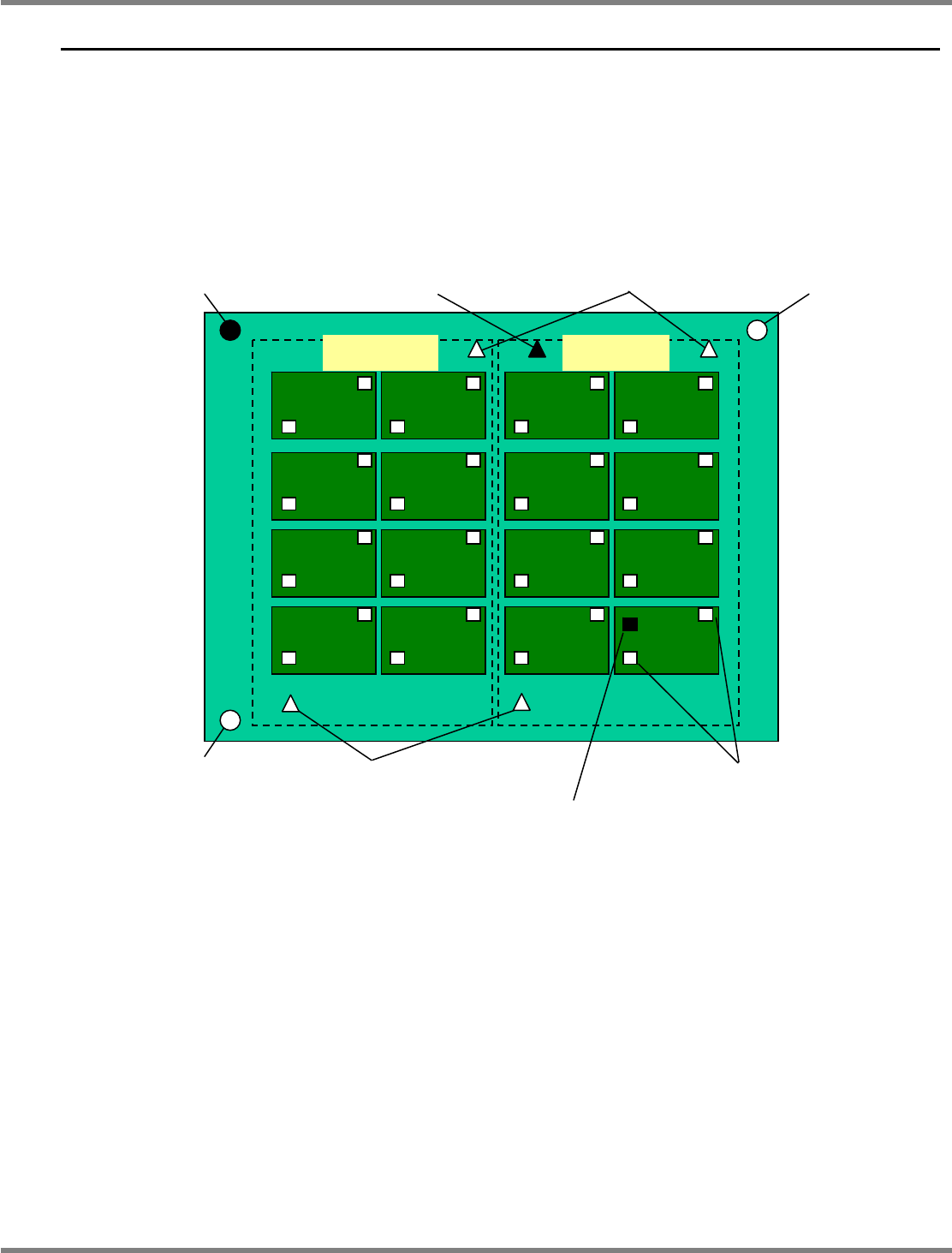

以下为概念图。
图案
1
图案
2
图案
3
图案
4
图案
5
图案
6
图案
9
图案
10
图案
11
图案
12
图案
13
图案
14
图案
15
图案
16
组标记
组不良标记
组标记
组
1
组
2
基板
基板标记
基板标记
基板不良标记
图案
7
图案
8
图案不良标记
图案标记
NPM-D
生产篇
2.12
不良标记识别示教
Page 2-62 EJM1DC-MB-02O-00
2.12.2
不良标记识别示教的流程
为有效进行不良标记的识别动作，必须将软开关置于
ON
。
基板数据的输入
←
输入不良基板标记的位置
(
坐标
)
在
NPM-DGS
中编制
图案属性数据的输入
←
输入不良图案标记的位置
示教的开始
不良标记的选择
照明值的设定
识别
数据保存
识别测试
示教结束
