NPM-D 生产篇 2.7 配置表 / 存储数据 ( 供料器 ) EJM1DC-MB-02O-00 Page 2-39 2.7 配置表 / 存储数据 ( 供料器 ) 合并显示配置表和存储数据，可确认 在供料器工作台上配置的供 料器的状态。还可进行使用 元件数据的确 认和修正。 1 按 。 a. ‘ 卷盘 ’ 显示在所选择的工作台上登录的供料 器总 数。 b. ‘ 跳过个数 ’ 显示设定为跳过的供料器总数。 c. ‘ADR’ 显示配置供料…

100%1 / 408
NPM-D
生产篇
2.6
吸着位置学习示教
Page 2-38 EJM1DC-MB-02O-00
10
按
+
[
完毕
]
。
•

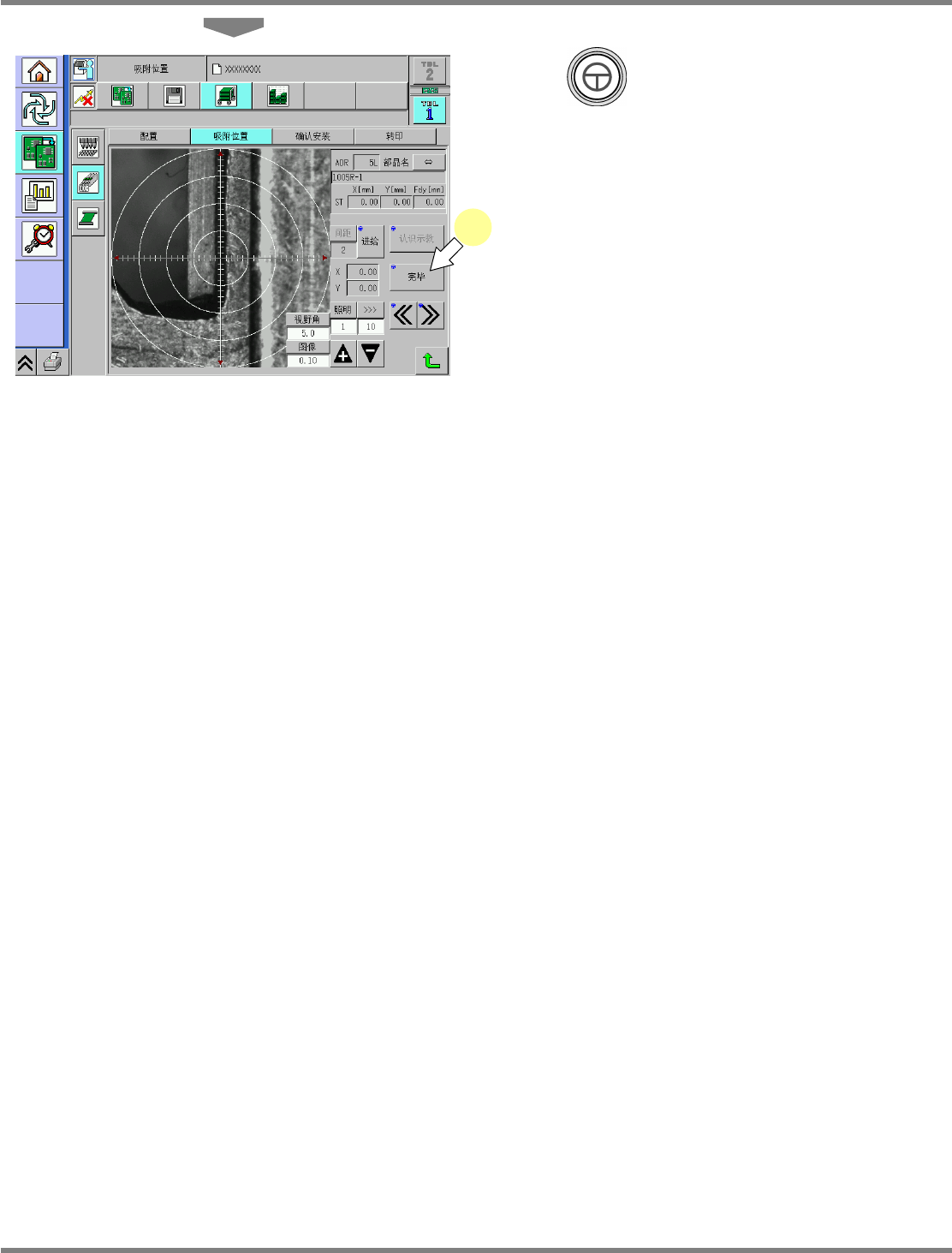

保存所示教的吸着位置。
ChangeFeederPickupTeach-01C03
10
NPM-D
生产篇
2.7
配置表
/
存储数据
(
供料器
)
EJM1DC-MB-02O-00 Page 2-39
2.7
配置表
/
存储数据
(
供料器
)

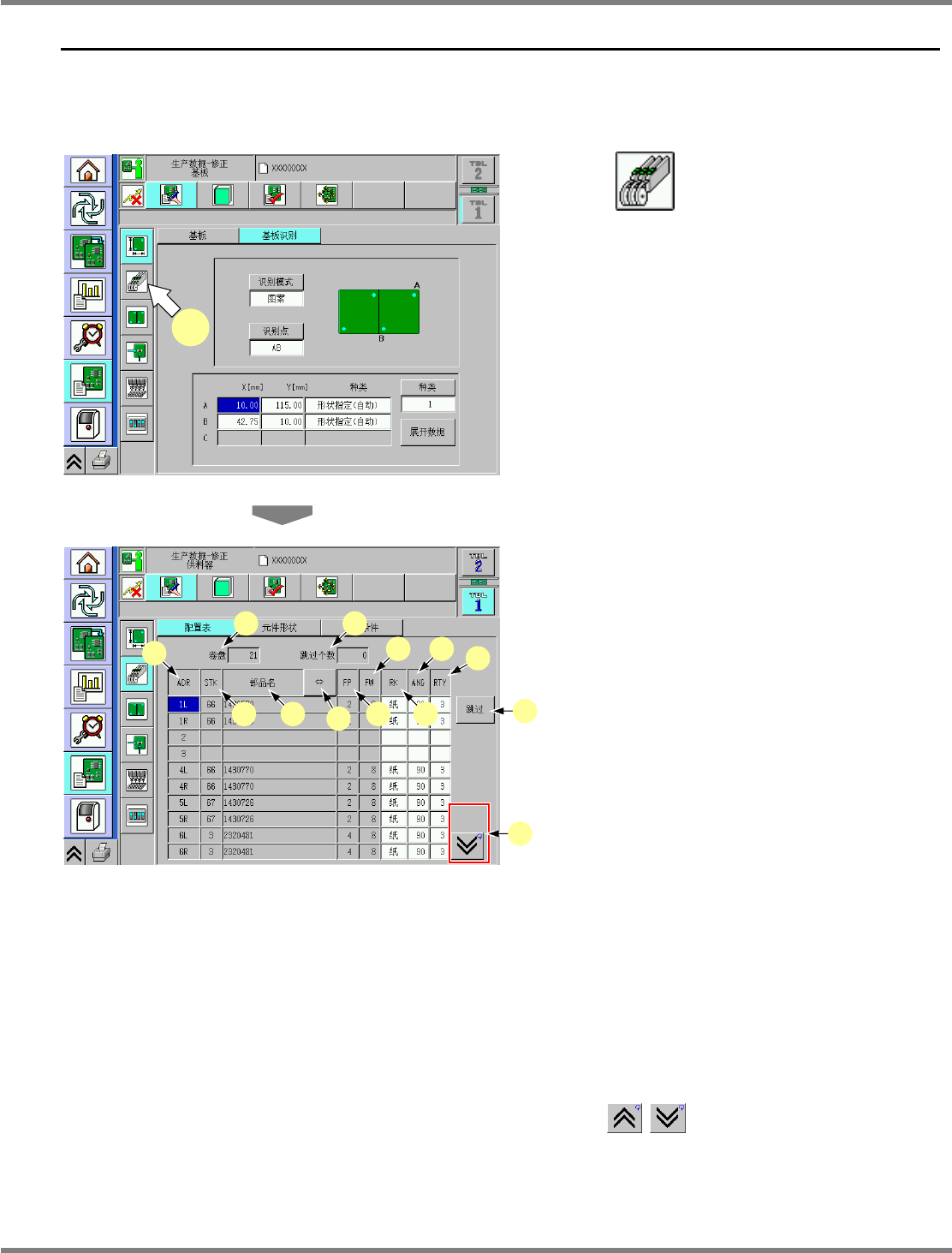

合并显示配置表和存储数据，可确认在供料器工作台上配置的供料器的状态。还可进行使用元件数据的确
认和修正。
1
按
。
a. ‘
卷盘
’
显示在所选择的工作台上登录的供料器总
数。
b. ‘
跳过个数
’
显示设定为跳过的供料器总数。
c. ‘ADR’
显示配置供料器的插槽号码
(
地址
)
和编带
的配置位置
(L
或
R)
。
d. ‘STK’
有存储部品时显示元件的
ID
号码。
e. ‘
部品名
’
显示部品的名称。
f. [
⇔
]
名称过长时显示未显示的部分。
g. ‘FP’
显示编带的进给间距。
h. ‘FW’
显示编带宽度。
i. ‘RK’
显示编带的深度对应纸或者对应塑料。
j. ‘ANG’
显示部品的吸附角度。
k. ‘RTY’
显示发生部品识别错误时的识别再试次数。
l. [
跳过
]
将光标所示的一行设定为跳过。
m.
使一览表往上下滚动。
DataModifyArrangFeeder-01C00
a b
c
d e
f
g
h
i
j
k
l
m
DataModifyPCBRecog-02C02
1
NPM-D
生产篇
2.7
配置表
/
存储数据
(
供料器
)
Page 2-40 EJM1DC-MB-02O-00
2.7.1
配置表
/
存储数据
(
托盘
)

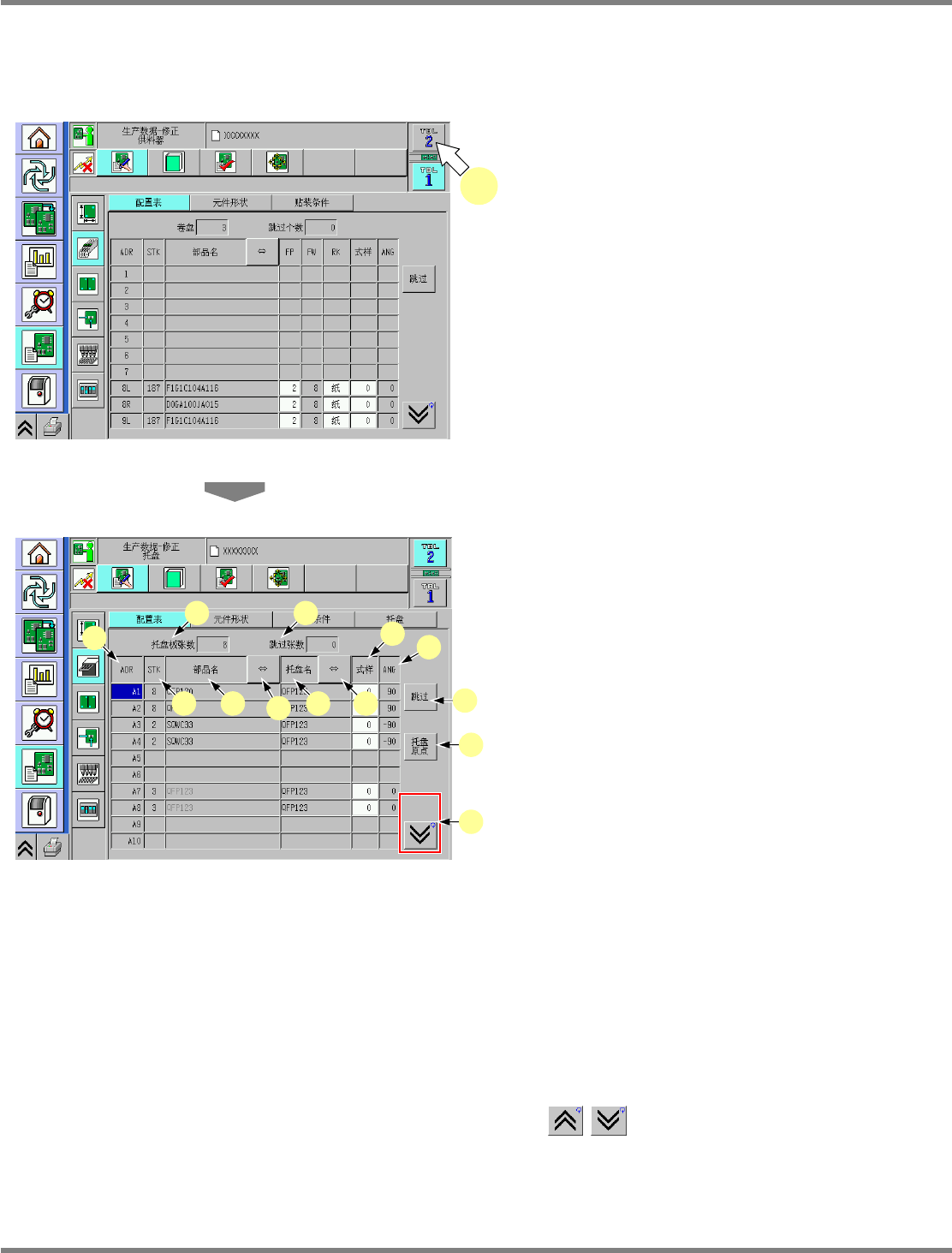

可对在托盘工作台上配置的托盘板的状态进行设定和确认。
1
选择托盘连接的工作台。
a. ‘
托盘板张数
’
显示在所选择的工作台上登录的供料器总
数。
b. ‘
跳过张数
’
显示设定为跳过的托盘板总数。
c. ‘ADR’
显示设定托盘的地址号码。
d. ‘STK’
有存储部品时显示部品的
ID
号码。
e. ‘
部品名
’
显示部品的名称。
f. [
⇔
]
元件名、托盘名的名称过长时按下此键可显
示出未显示的部分。
g. ‘
托盘名
’
显示托盘的名称。
h. ‘
式样
’
显示部品的供给角度。
i. ‘ANG’
显示部品的实装角度。
j. [
跳过
]
将光标所示的一行的数据设定为跳过。
k. [
托盘原点
]
显示托盘原点的窗口。
(
当在
1
托盘板上设定多个相同种类的托盘
后使用时，使用这个项目。
)
l.
使一览表往上下滚动。
DataModifyArrangFeeder-01C04
1
DataModifyArrangTray-01C04
a b
c
d e
f
g
f
h
i
j
l
