NPM-D 生产篇 3.9 生产材料的设置 ( 智能型供料器 ) Page 3-92 EJM1DC-MB-03O-00 5 将卷盘放到架子上。 ∗ 对于塑编带、大卷盘等较重的卷盘， 请将芯棒 穿进卷盘。 ∗ 大卷盘的动作不灵时，请按照 “ 大卷盘芯棒的设 置 ” 中所述步骤进行。
NPM-D
生产篇
3.9
生产材料的设置
(
智能型供料器
)
EJM1DC-MB-03O-00 Page 3-91
2
将供料器的顶端
c
对准整体交换台车
的插槽部
d
插入。
3
使供料器保持水平状态，滑入插槽。
4
拉起手柄，并将其推入底部。
∗
请松开手柄，将供料器朝跟前拉动，确认已正
确装上。
∗
安装供料器时，请按照照片所示的方法进行安
装，注意防止被相邻的供料器夹住手或手指。
4Z4C-020P
1
2
4Z4C-021P
1
2
NPM-D
生产篇
3.9
生产材料的设置
(
智能型供料器
)
Page 3-92 EJM1DC-MB-03O-00

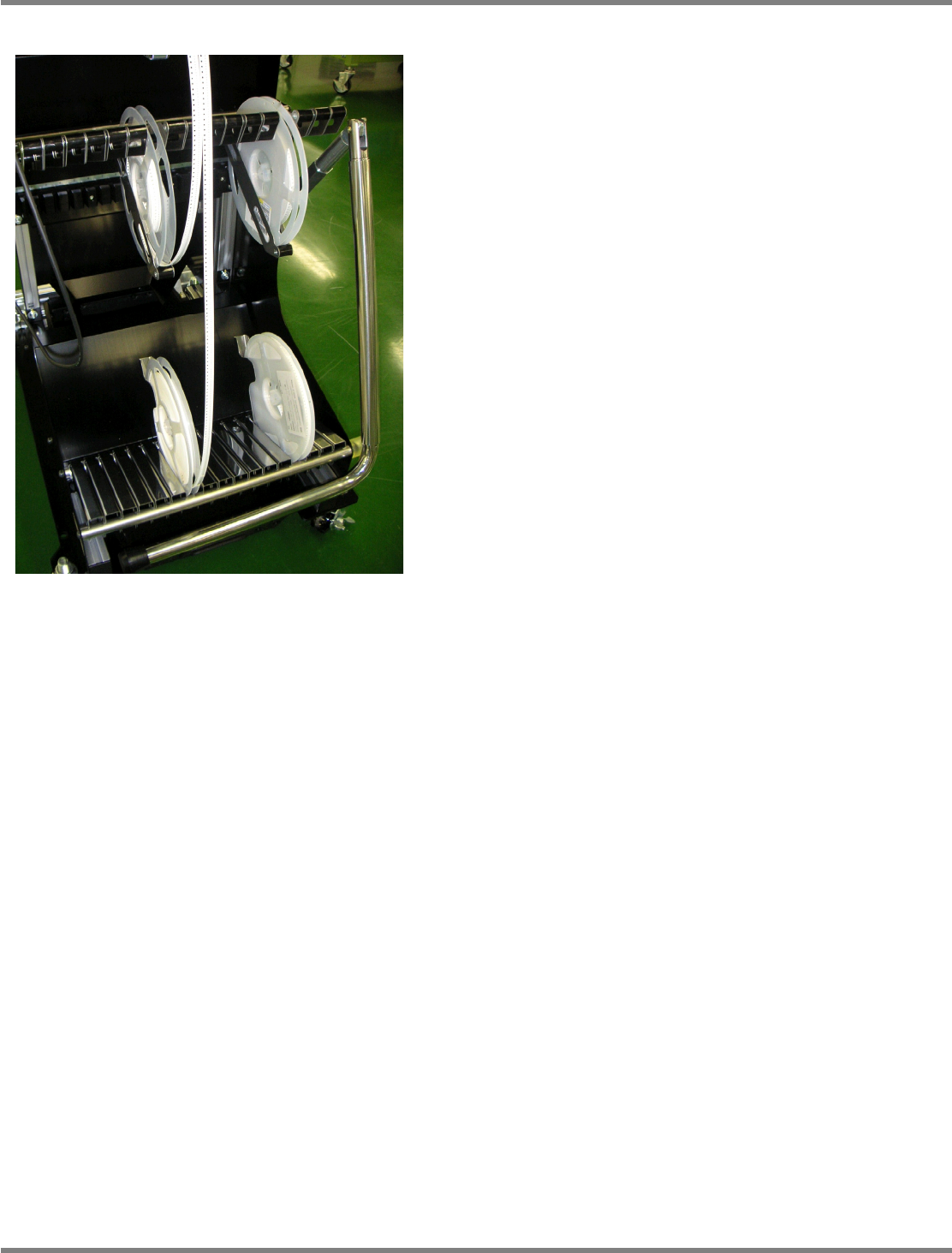

5
将卷盘放到架子上。
∗
对于塑编带、大卷盘等较重的卷盘，请将芯棒
穿进卷盘。
∗
大卷盘的动作不灵时，请按照
“
大卷盘芯棒的设
置
”
中所述步骤进行。
NPM-D
生产篇
3.9
生产材料的设置
(
智能型供料器
)
EJM1DC-MB-03O-00 Page 3-93

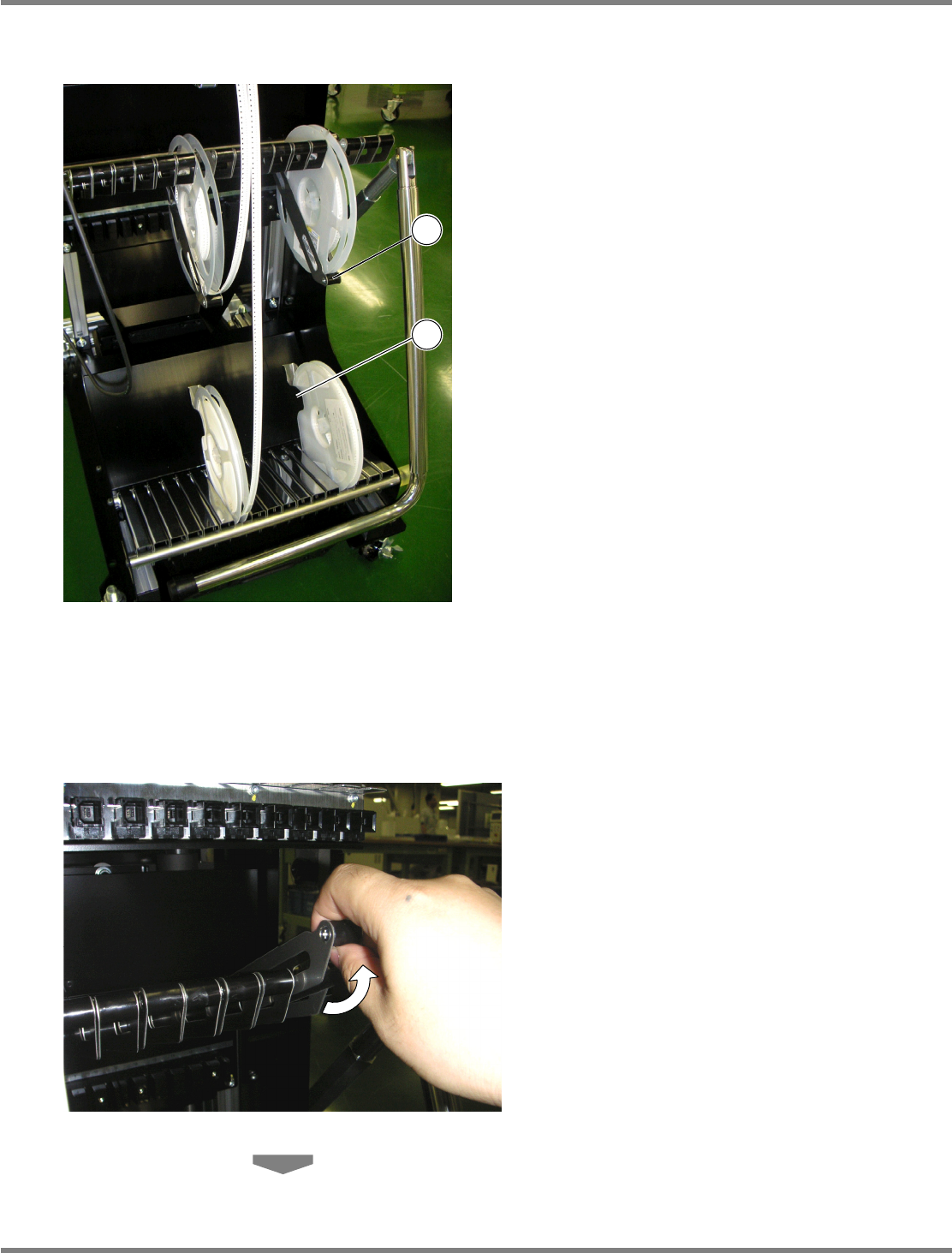

小卷盘的设置
1.
上段小卷盘架子
c
的准备
1
将上段小卷盘架子
c
向跟前侧上方抬
起。
2
1
