NPM-D
生产篇
3.6
生产信息
Page 3-66 EJM1DC-MB-03O-00
3.6.4

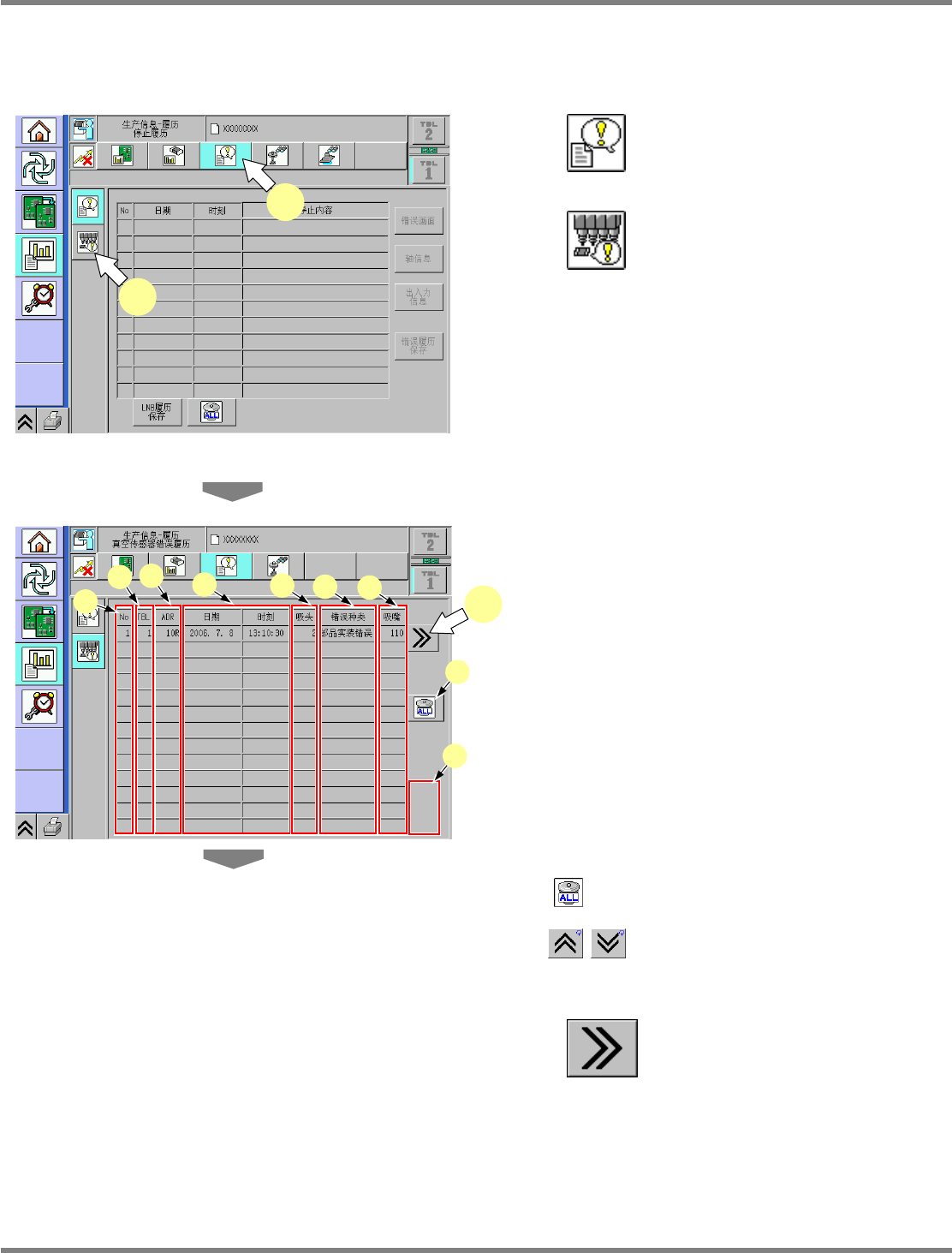

真空传感器错误履历
显示自动运转中发生的真空传感器相关错误的信息，最多显示
50
条并按照发生时刻从新到旧顺序排列。
1
按
。
2
按
。
标准显示时
a. ‘No’
按顺序显示数据編号。
b. ‘TBL’
显示发生错误的工作台。
c. ‘ADR’
左边显示发生错误的供料器
;
右边显示发生
错误供料器所在侧
(
左或右
)
。
d. ‘
日期
’ ‘
时刻
’
显示发生错误的日期和时刻。
e. ‘
吸头
’
显示发生错误的膝头。
f. ‘
错误种类
’
显示发生错误的种类。
g. ‘
吸嘴
’
显示发生错误的吸嘴号。
h.
删除所有错误履历。
i.
可上下换页显示一览内。
3
按
。
ProdInfoStopHistory-06C00
1
2
ProdInfoAirStopHistory-01C03
3
i
h
d
f
g
c
e
b
a
NPM-D
生产篇
3.6
生产信息
EJM1DC-MB-03O-00 Page 3-67

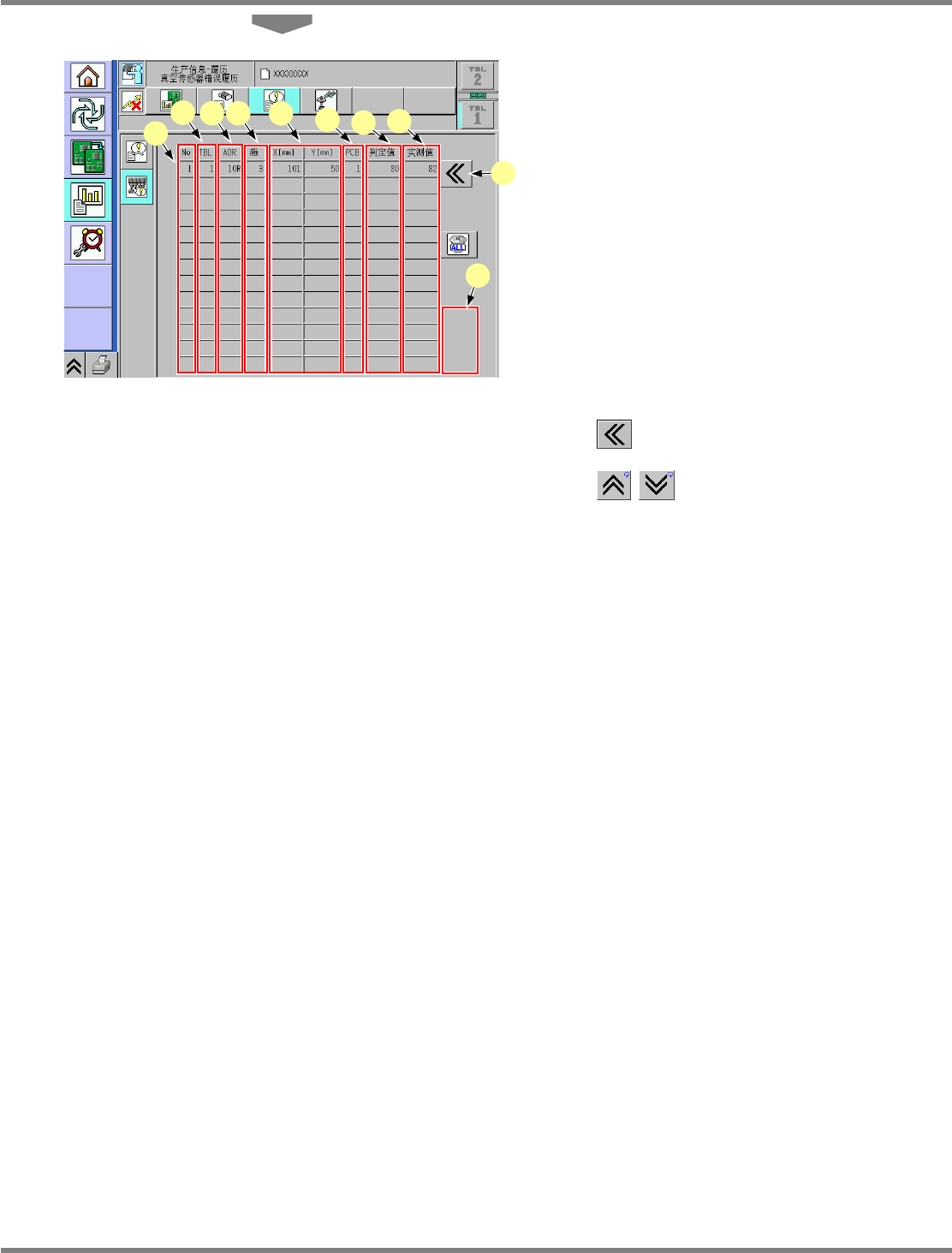

详细显示时
a. ‘No’
按顺序显示数据編号。
b. ‘TBL’
显示发生错误的工作台。
c. ‘ADR’
左边显示发生错误的供料器
;
右边显示发生
错误供料器所在侧
(
左或右
)
。
d. ‘
趟
’
显示发生的错误在第几趟。
e. ‘X [mm]’ ‘Y [mm]’
显示发生错误的坐标。
f. ‘PCB’
显示发生错误的趟内实装顺序。
g. ‘
判定値
’
显示发生错误的吸嘴真空判定値。
h. ‘
实测值
’
显示发生错误的吸嘴真空实测值。
i.
显示标准画面。
j.
可上下换页显示一览。
ProdInfoAirStopHistoryDetail-01C01
g
h
c
f
b
d e
i
j
a
NPM-D
生产篇
3.6
生产信息
Page 3-68 EJM1DC-MB-03O-00
3.6.5

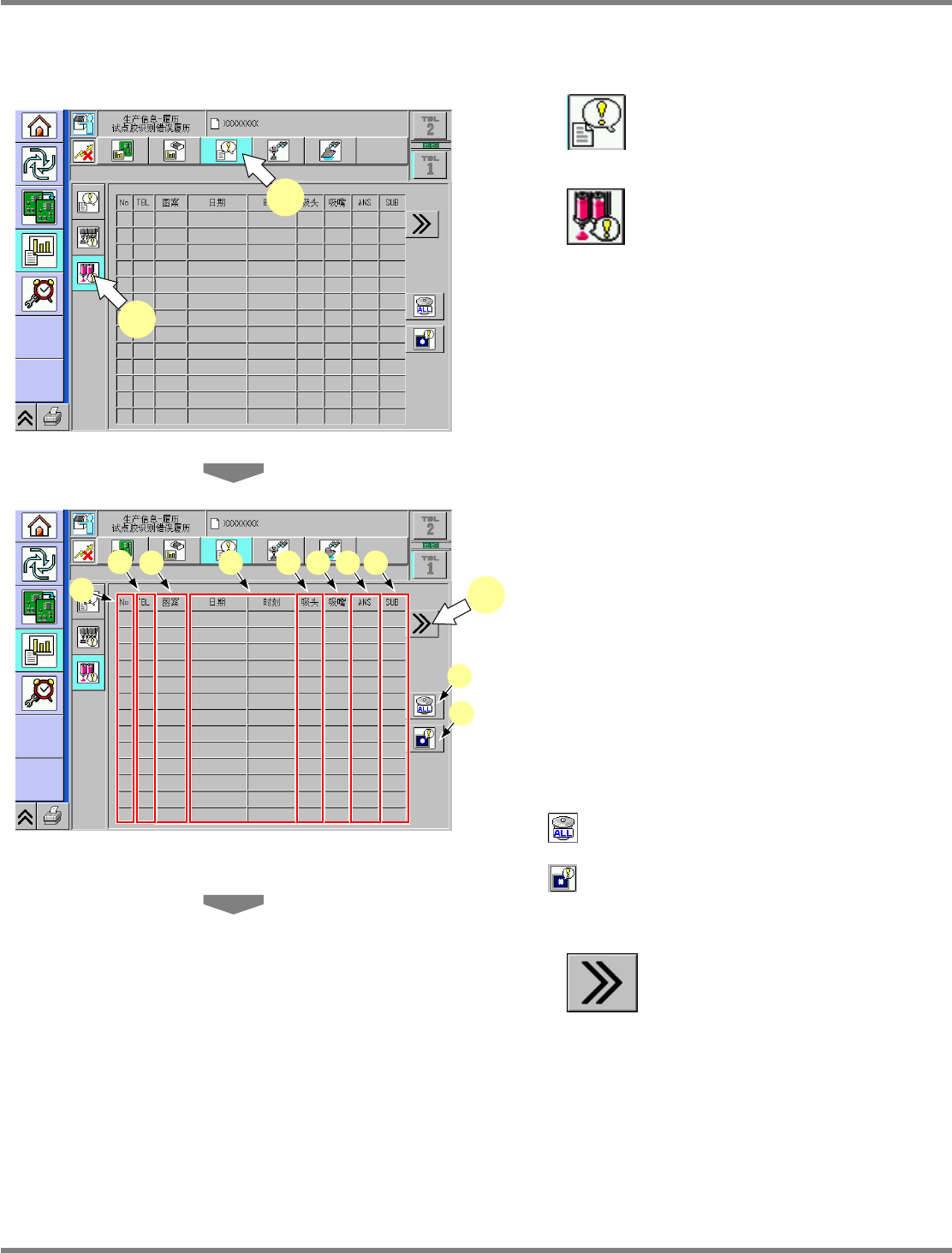

试点胶识别错误履历
(
点胶头
)
显示
50
件最新在自动运转中所发生的试点胶识别错误信息。
1
按
。
2
按
。
标准显示时
a. ‘No’
按顺序显示数据号码。
b. ‘TBL’
显示发生错误的工作台。
c. ‘
图案
’
显示试点胶图案。
d. ‘
日期
’
、
‘
时刻
’
显示发生错误的日期和时刻。
e. ‘
吸头
’
显示发生错误的点胶头。
f. ‘
吸嘴
’
显示发生错误的吸嘴号码。
g. ‘ANS’
显示识别错误代码。
h. ‘SUB’
显示识别错误副代码。
i.
全部清除试点胶识别错误履历数据。
j.
转换到画像数据的保护画面。
3
按
。
DispenseProdInfoDischargeErrHistory-01C00
1
2
DispenseProdInfoDischargeErrHistory-01C00
c
b
a
j
i
3
d e f
g
h
