NPM-D 生产篇 3.13 生产材料的设置 ( 点胶头 ) Page 3-112 EJM1DC-MB-03O-00 7 卸下气塞。 8 拆卸注射器。 ∗ 向顺时针方向旋转锁板，松开注射器 。 (1) ∗ 将注射器向正上方拔出。 (2) ∗ 在更换注射器时，请注意不要向 X 轴的线性标 尺保护盖上施加外力。 否则，会引起盖变形，并有可能导致 与线性标 尺读取头产生干涉。 ∗ 请注意 : 在更换注射器时， 如果向顺时针方向旋 转 SC 轴…
NPM-D
生产篇
3.13
生产材料的设置
(
点胶头
)
EJM1DC-MB-03O-00 Page 3-111
3.13
生产材料的设置
(
点胶头
)

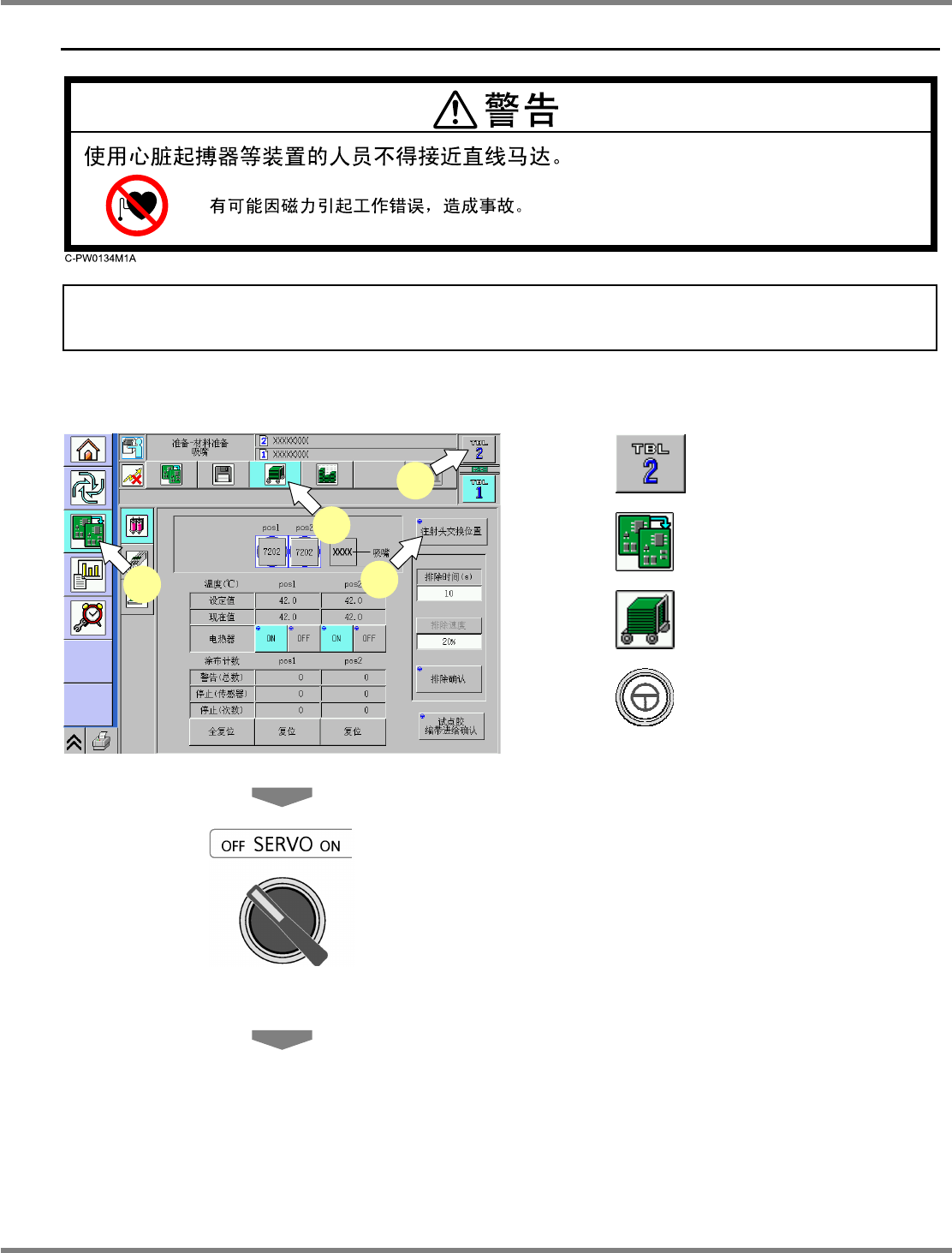

通知
在进行此作业前，请务必阅读
“
关于直线马达的使用
”
。
进行这项作业时，如果点胶吸头安装在前侧，则需要从后侧进行作业
;
如果点胶吸头安装在后侧，则需要从
前侧进行作业。以下按照将点胶头安装在后侧，从前侧进行操作时为例的顺序进行说明。
1
按
。
2
按
。
3
按
。
4
按
+
[
注射头交换位置
]
。
•
点胶头移动到更换位置。
5
将伺服开关置于
OFF
。
6
打开安全盖。
∗
为了防止粘合剂滴落到线性照相机、
3D
传感
器、吸嘴更换器上，请用绵丝盖住上述装置以
加以保护。
更换注射器时
∗
请直接从步骤
7
开始作业。
设置新生产材料时
∗
请从步骤
11
之后开始作业。
DispenseChangeSyringeSet-01C03
2
4
3
1
NPM-D
生产篇
3.13
生产材料的设置
(
点胶头
)
Page 3-112 EJM1DC-MB-03O-00

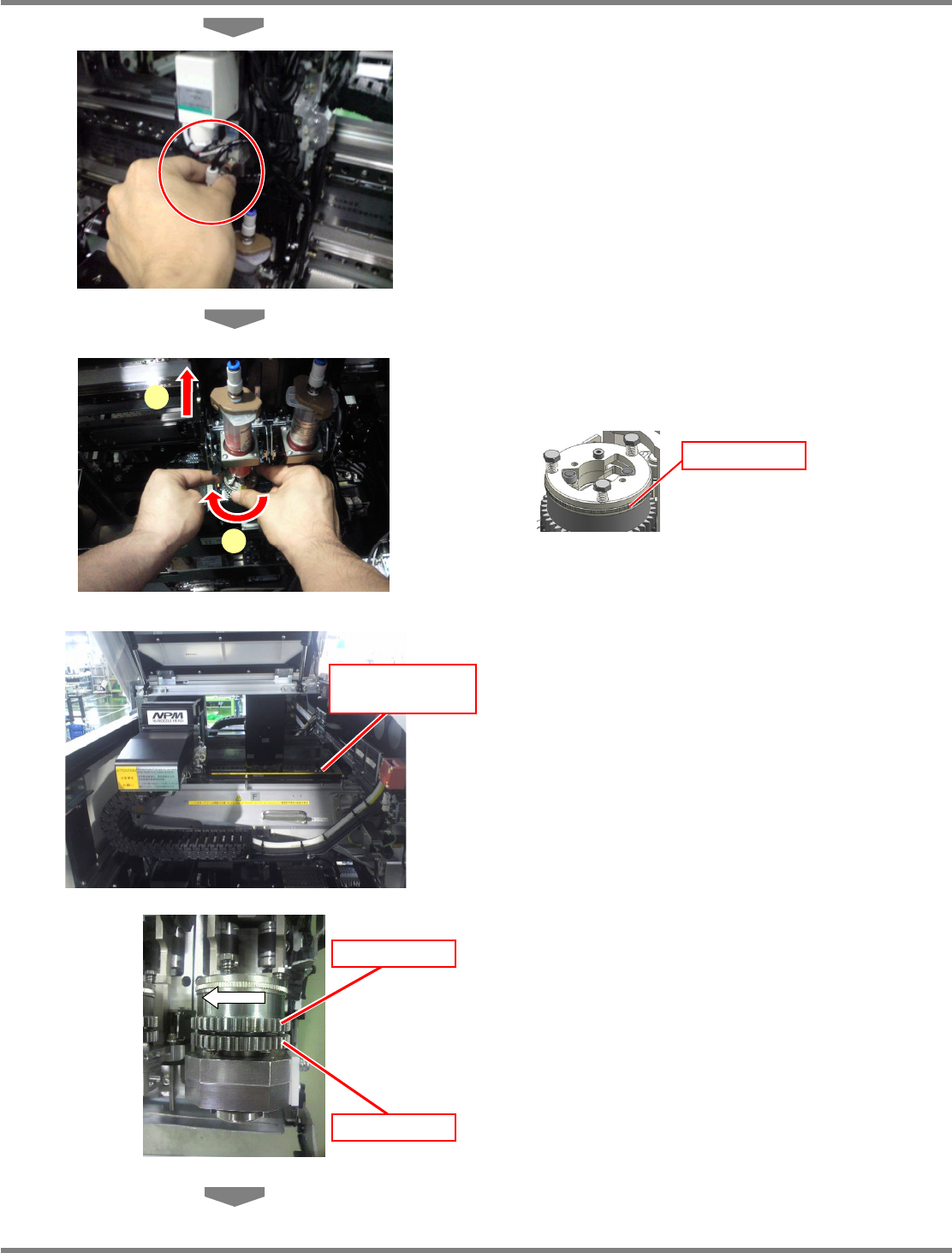

7
卸下气塞。
8
拆卸注射器。
∗
向顺时针方向旋转锁板，松开注射器。
(1)
∗
将注射器向正上方拔出。
(2)
∗
在更换注射器时，请注意不要向
X
轴的线性标
尺保护盖上施加外力。
否则，会引起盖变形，并有可能导致与线性标
尺读取头产生干涉。
∗
请注意
:
在更换注射器时，如果向顺时针方向旋
转
SC
轴齿轮，将会导致点胶剂的吐出。
2
1
锁板
线性标尺
保护盖
θ轴
SC
轴
NPM-D
生产篇
3.13
生产材料的设置
(
点胶头
)
EJM1DC-MB-03O-00 Page 3-113

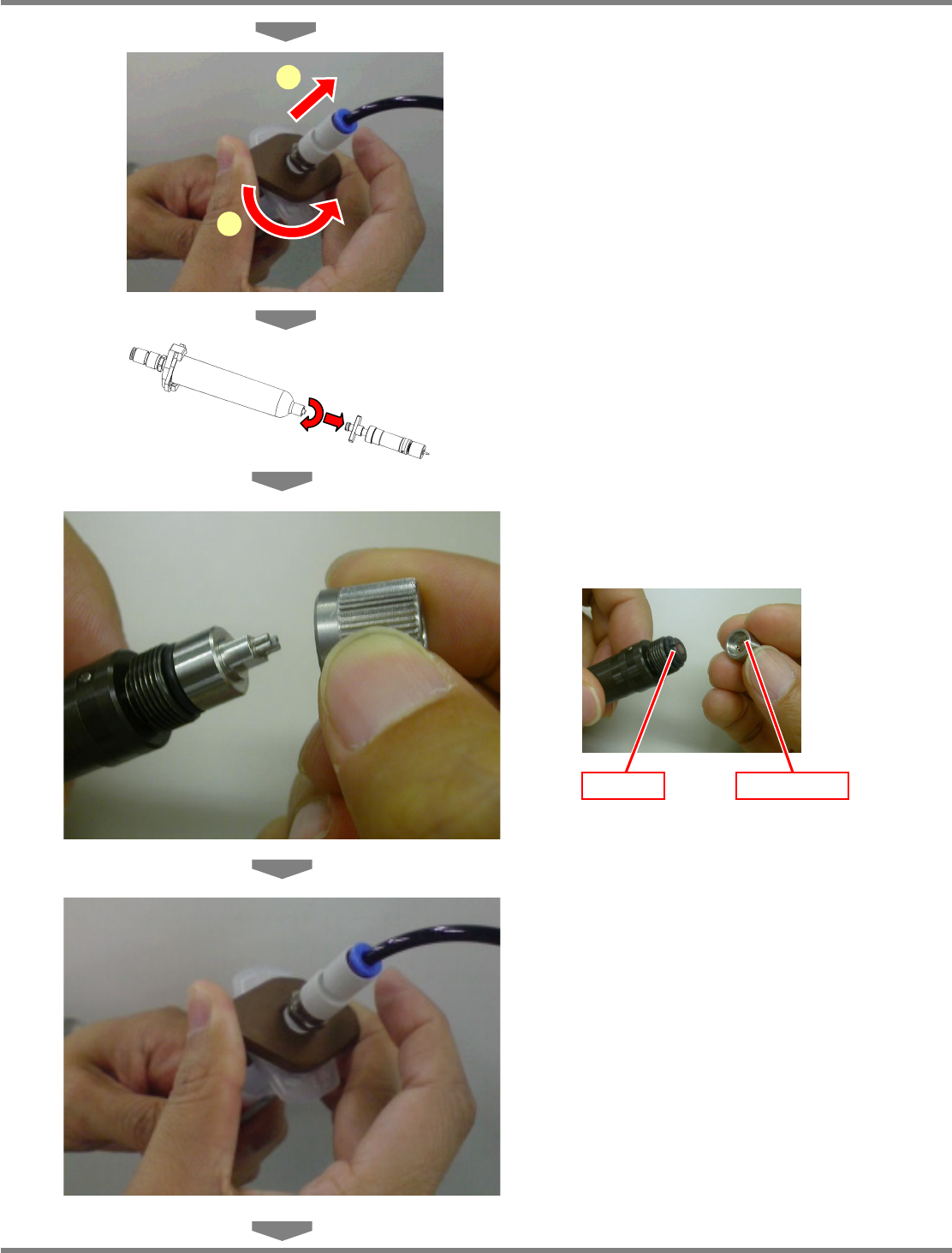

9
从注射器上取下接头。
∗
拧松
(1)
接头后，拔出。
(2)
10
从注射器拆下螺旋装置
(
向左旋转
)
。
11
在螺旋单元上安装吸嘴。
∗
请将吸嘴的导销与吸嘴固定架的槽对齐。
12
在注射器上安装接头。
∗
将接头旋转塞入。
槽
导销
2
1
