NPM-D 生产篇 1.10 根据条件实装确认实装状态 EJM1DC-MB-01O-00 Page 1-49 4 从实装数据中选择进行条件实装的数 据。 ( 可选多个 ) 5 按 [ 选择数据 ] 。 • 以实装点单位指定通过条件实装进行 实装的对 象。 a. ‘ 实装点数 ’ 显示实装点的总数。 b. ‘ 跳过点数 ’ 显示设定为跳过的实装点总数。 c. ‘SEQ.’ 显示实装点的制造编号。 d. ‘X[mm]’ 、 ‘Y[mm]’ …
NPM-D
生产篇

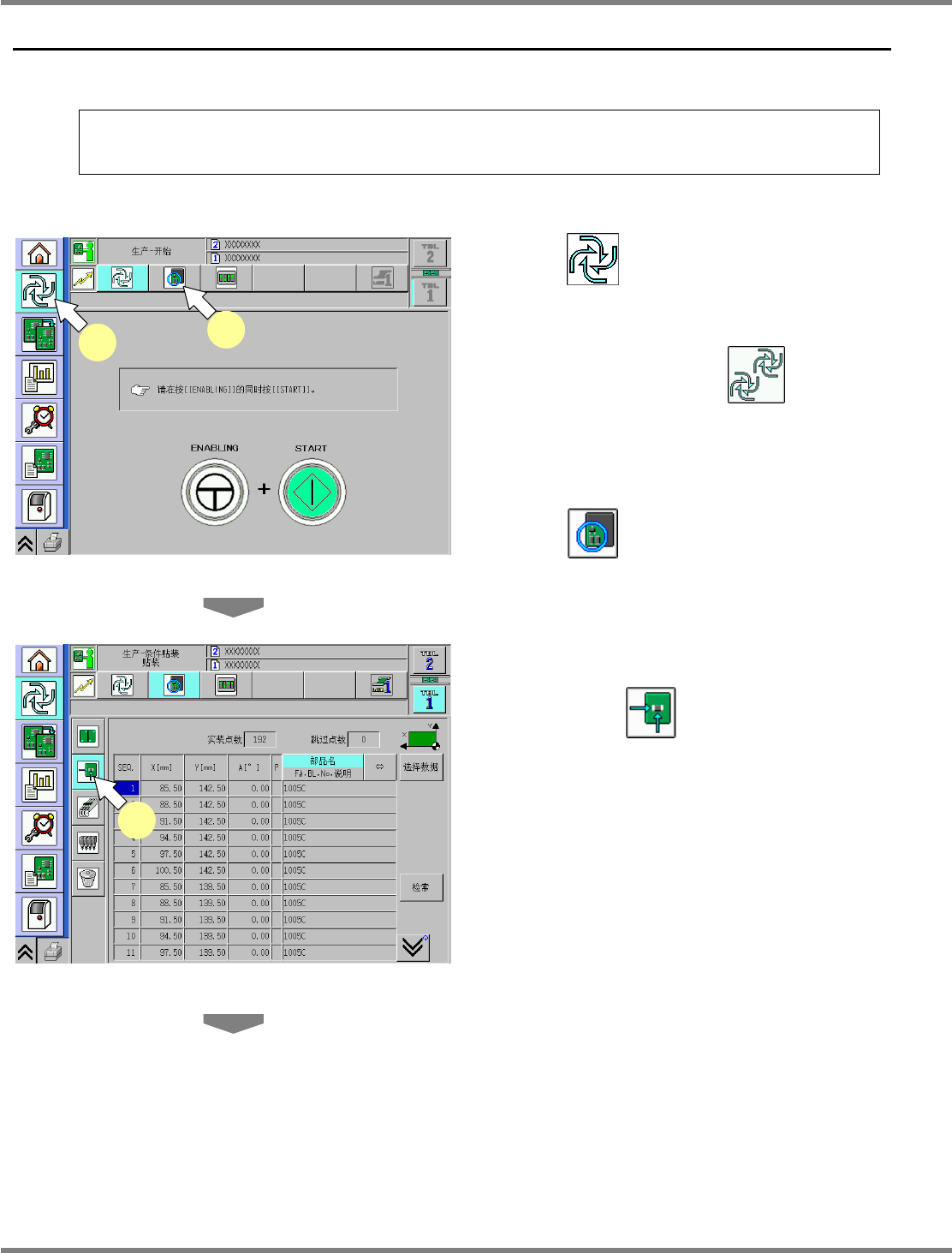

1.10
根据条件实装确认实装状态
Page 1-48 EJM1DC-MB-01O-00
1.10
根据条件实装确认实装状态
生产开始前，根据条件实装对实装状态进行确认请按如下步骤进行。
在双轨模式下，如果按下轨道切换按钮，则可按照每个轨道
(
按照每个生产数据
)
分开
设定条件贴装。
1
按
。
•
<
生产
>
画面将被显示。
∗
在单独贴装模式下，显示
。
∗
单独贴装模式是指由前侧臂进行前侧生产，由
后侧臂进行后侧生产的模式。
2
按
。
3
选择条件。
∗
在此以选择
的步骤为例进行说明。
∗
关于吸头、元件、区块、清除的条件说明请参
照后述内容。
DualProdConditionMount-01C50
3
DualComEnabStart-01C50
2
1
NPM-D
生产篇
1.10
根据条件实装确认实装状态
EJM1DC-MB-01O-00 Page 1-49

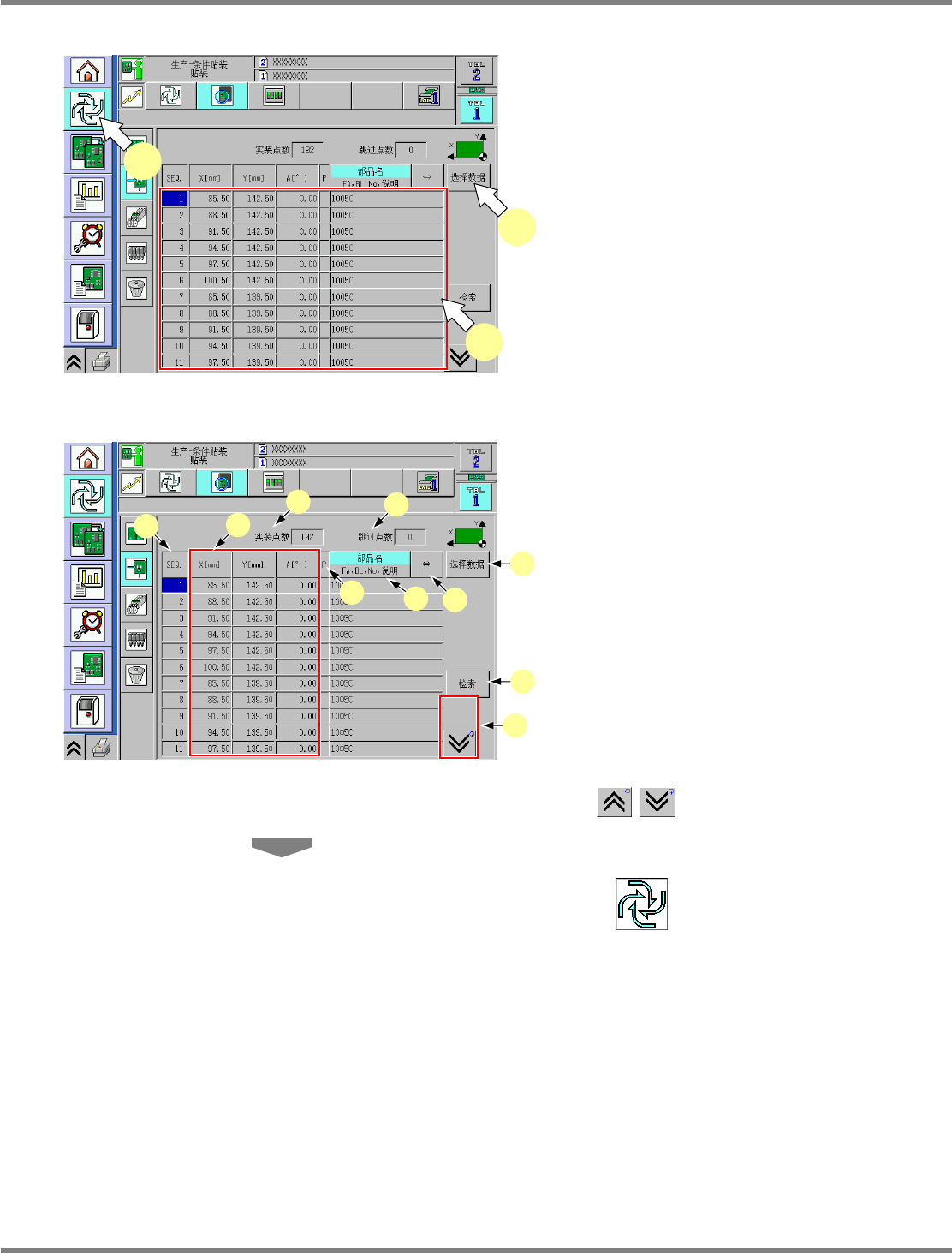

4
从实装数据中选择进行条件实装的数
据。
(
可选多个
)
5
按
[
选择数据
]
。
•
以实装点单位指定通过条件实装进行实装的对
象。
a. ‘
实装点数
’
显示实装点的总数。
b. ‘
跳过点数
’
显示设定为跳过的实装点总数。
c. ‘SEQ.’
显示实装点的制造编号。
d. ‘X[mm]’
、
‘Y[mm]’
、
‘A[deg]’
显示实装点的坐标。
e. ‘P’
显示实装点的优先顺序。
显示方式
:
标准为空白，优先度高为
H
，优
先度低为
L
。
f. [
部品名
/FA,BL,No,
说明
]
按此按钮，显示内容可切换为以下几个内容
之一
:
部品名、供料器插槽号码
(
地址
),
区
块
No.
、制造
No
、说明。
g. [
⇔
]
部品名
/FA,BL,No
,说明中显示信息过多时，
按此按钮以显示出未显示的部分。
h. [
选择数据
]
将光标所示的实装点设定为选择状态。
i. [
检索
]
根据通过数字键输入的制造
No
来检索实装
点。
j.
可换页显示一览内容。
6
按
。
•
返回至
<
生产
-
开始
>
画面。
DualProdConditionMount-01C50
5
6
4
DualProdConditionMount-01C50
a
b
c
e
d
f
g
h
i
j
NPM-D
生产篇
1.10
根据条件实装确认实装状态
Page 1-50 EJM1DC-MB-01O-00

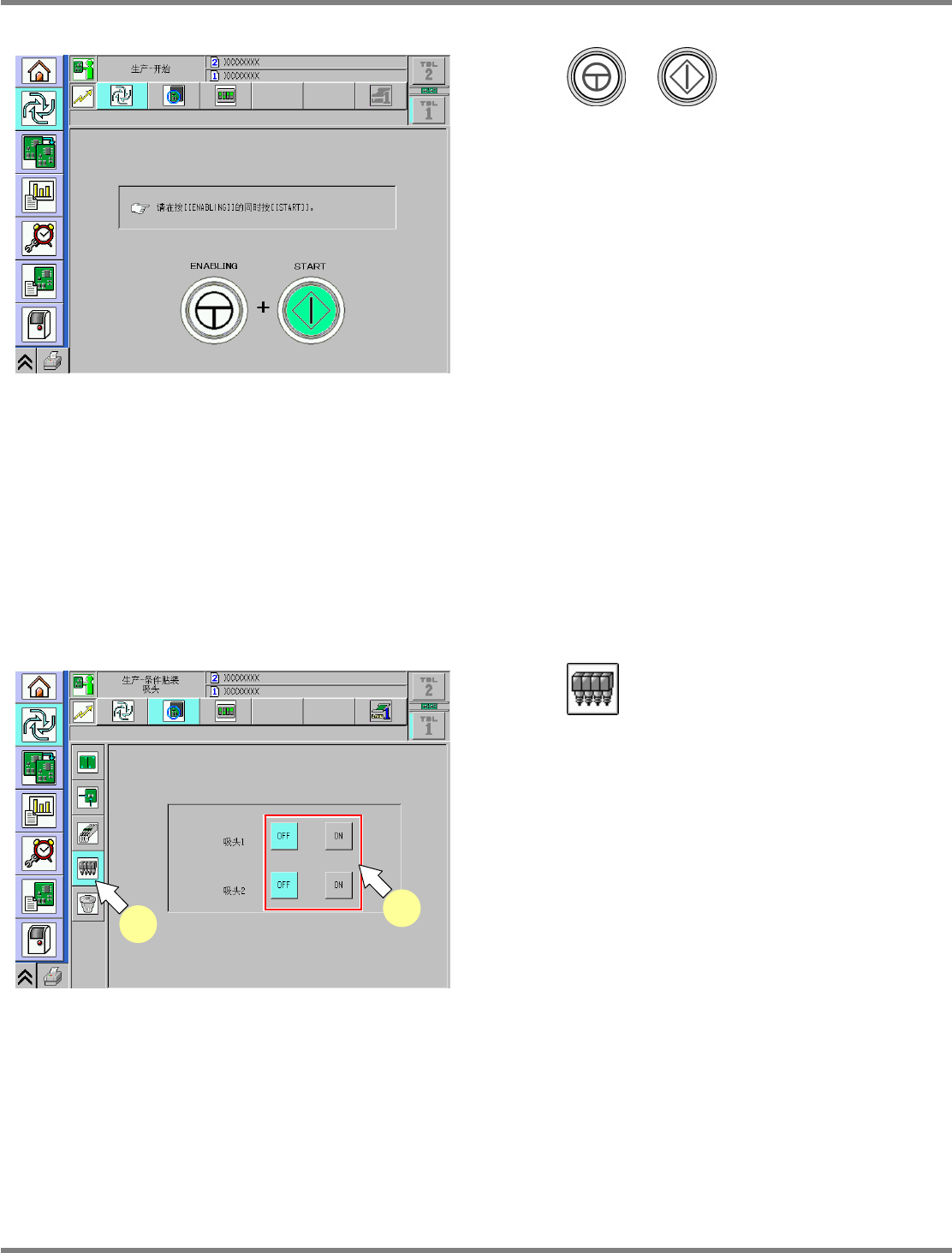

7
按
+
。
•
按照被指定的条件
,
进行生产。
其他条件
1.
吸头
1
按
。
2
以吸头为单位指定条件实装中要进行
实装的对象。
[ON]
将符合吸头作为实装的对象。
[OFF]
将符合吸头从实装对象取消。
DualComEnabStart-01C50
DualProdConditionHead-01C50
1
2
