NPM-D
生产篇
2.5
元件识别示教
EJM1DC-MB-02O-00 Page 2-33
元件吸着偏移
对吸着位置进行示教。这项功能也可用于吸着位置与中心位置不同的元件上。
指定元件的中心后，再指定实际的吸着位置。
1
按
[
部品吸着偏移
]
。
•
将显示
<
元件吸着偏移
>
画面。
a. [ADR]
显示供料器的配置槽编号
(
地址
)
和编带的配
置位置
(L
或
R)
。
b. ‘
部品名
’
显示元件的名称。
c. [
⇔
]
当名字较长而不能显示全部时，使用这个按
钮来显示。
d. ‘X’
显示
X
轴的移动量。
‘Y’
显示
Y
轴的移动量。
e. [
供料器进给
]
进行供料器的进给动作。
f. [
光标
]
从
‘
高
’
、
‘
低
’
中选择图像的移动量。
g. [
图像
]
从
‘10’
、
‘1.0’
、
‘0.1’
中选择图像的移动量。
h. [
照明
]
切换需要调整的照明。
i.
切换照明值的调整量。
j.
调整照明值。
k.
显示前后地址的元件。
2
按
[
元件选择
]
。
•
将显示选择元件的画面。
DataTeachArrangePickupPos-01C05
2
DataTeachArrangePickupPos-01C05
a
b
h
d
1
c
k
i
f
e
j
g
NPM-D
生产篇
2.5
元件识别示教
Page 2-34 EJM1DC-MB-02O-00
3
选择进行识别的元件。
4
按
。
•
将返回到
<
元件吸着偏移
>
画面。
5
按
+[
元件图像取得
]
。
•
将进行获取元件图像
(
合成
)
动作。
6
执行吸着位置。
∗
执行吸着位置。请通过微动指定实际吸着位置。
a.
请只在需要变更位置、尺寸之际，使用这个功
能。
DataTeachArrangeComponentSelect-01C02
3
4
DataTeachArrangePickupPos-02C01
5
DataTeachArrangePickupPos-03C02
a
NPM-D
生产篇
2.5
元件识别示教
EJM1DC-MB-02O-00 Page 2-35

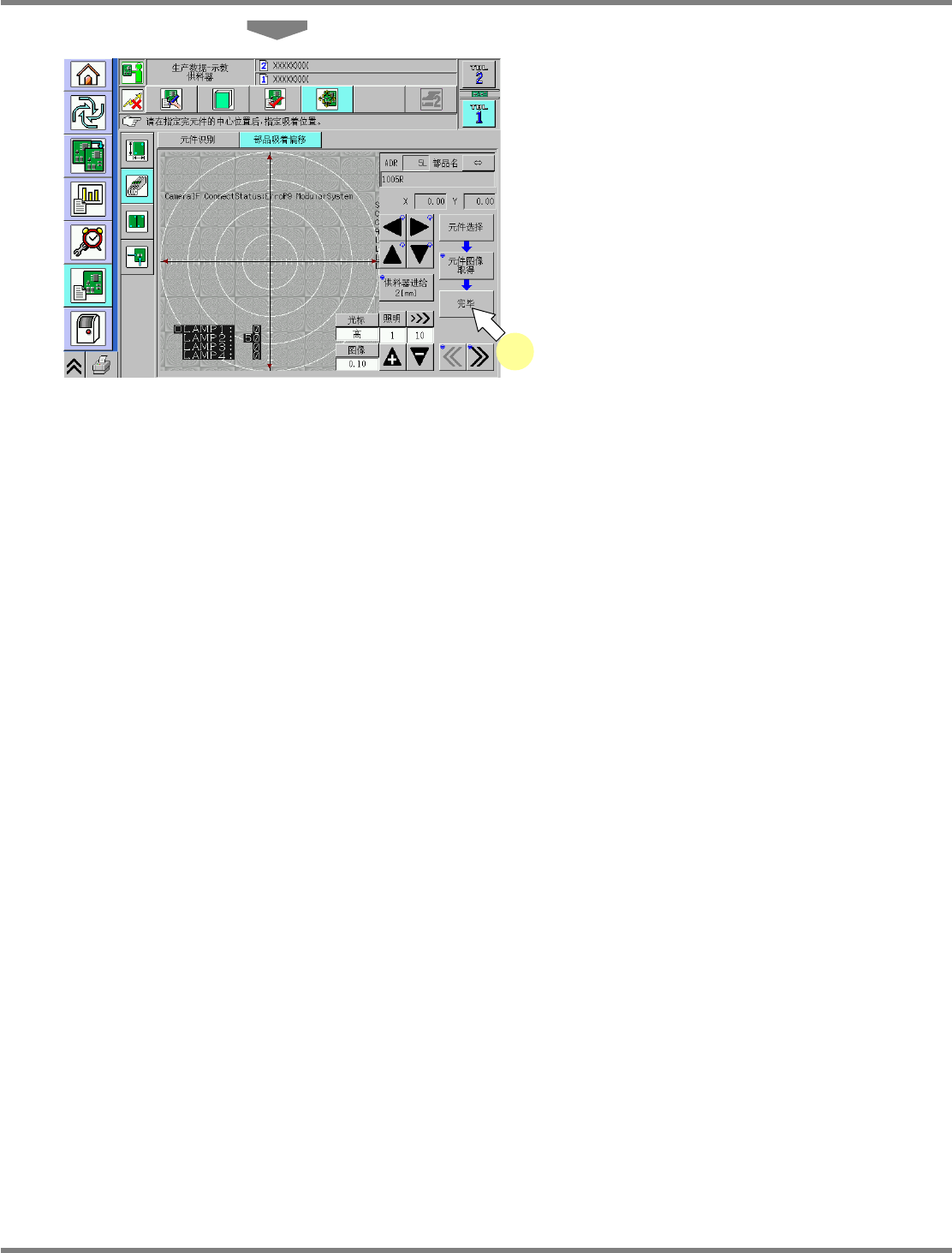

7
按
[
完毕
]
。
•
将保存示教结果、吸着学习位置。
DataTeachArrangePickupPos-03C02
7
