NPM-D
生产篇
1.2
准备作业
EJM1DC-MB-01O-00 Page 1-3
1.2
准备作业
1.2.1
连续准备作业
本画面将生产开始前的多项准备作业视为一项整体作业，它会自动向下一步必要的画面转换，从而使各项
准备作业进行得顺畅容易。
另外，它还会将各项准备作业的所耗时间作为作业履历加以记录以备日后查询。
1
按
[
开始
]
。
•
显示
<
文件操作
>
画面。
∗
<
文件操作
>
画面的使用方法请参照
“
数据编制
篇
/
文件操作
”
。
2
文件操作画面结束后，按 。
•
回到
<
准备指示
>
画面。
•
5
秒后，将显示下一步必须的准备作业画面
(<
吸嘴交换
>
、
<
元件供给
>
、
<
支架更换
>
、
<
基板
搬送
>))
。
ChangeWorkState-01C04
1
ChangeFileOpeProData-01C02
2
NPM-D
生产篇
1.2
准备作业
Page 1-4 EJM1DC-MB-01O-00
3
如想跳过某项作业或解除跳过，按
[
跳
过
]
。
•
然后可在单项准备画面和连续准备画面之间来
回进行选择，实施作业。
a. ‘
执行日
’
显示作业年月日。
b. ‘
用户名
’
显示实施连续准备作业的用户名。
c. ‘
批号
’
显示读取的生产数据或履历数据中储存的生
产批号。
d. ‘
作业内容
’
显示实施的作业内容。
e. ‘
作业状态
’
显示作业进行状态或设定内容。
f. ‘
作业时间
’
显示各项准备作业所需时间。
g. ‘
合计
’
显示所有准备作业所需时间。
h. ‘
下一步作业箭头
’
箭头明确指示下一步作业内容。
i. ‘
作业履历
’ [
▲
] [
▼
]
查询连续准备作业的结果
(
履历
)
。
▲至最近一次▼至过去
j. [
停止
]
中止连续准备作业。
(
无法再次启动
)
k. [
暂停
]
暂时停止连续作业。
(
暂停中可变更跳过设定
)
暂停后按
[
再开
]
即可重新继续准备作业。
通过各个材料准备画面和连续准备画面的
来回选择，完成准备作业。
ChangeWorkState-04C01
3
a
b
c
f
i
j
k
d
e
h
g
NPM-D
生产篇
1.2
准备作业
EJM1DC-MB-01O-00 Page 1-5

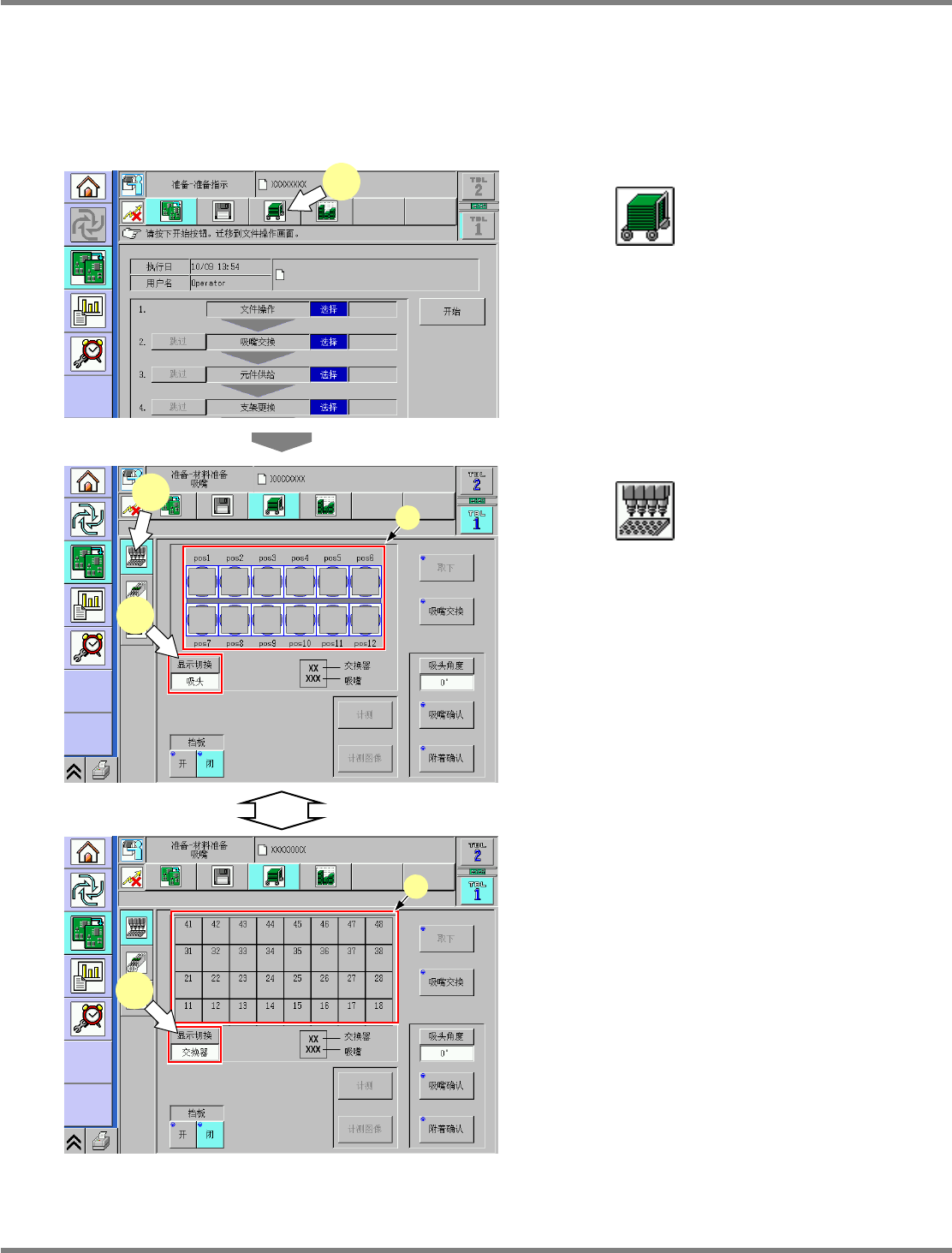

1.2.2
吸嘴安装
可确认吸头上吸嘴的设置位置
;
可显示现在装在各个吸头上的吸嘴号码
;
可进行吸嘴的交换及取下作业。
∗
画面是以
12
吸嘴吸头为例进行说明。
16
吸嘴吸头也将按同样顺序。
16
吸嘴吸头
/12
吸嘴吸头
1
按 。
2
按 。
3
按
[
显示切换
]
可将显示内容在
a. ‘
吸头
’ / j. ‘
交换器
’
之间进行切换。
•
显示吸嘴号码
/
交换器号码。
‘
吸嘴
’
上段
:
显示交换器的位置。
下段
:
显示吸嘴
No.
。
‘
交换器
’
上段
:
显示交换器的位置。
下段
:
显示吸嘴
No.
。
=NOTE=
显示各吸嘴设置位置的生产数据和掌握到的
实际位置数据。
数据的显示为黑色文字时，说明生产数据和
掌握到的实际位置数据相符
;
蓝色文字说明
不符。
吸头位置的背景颜色为黄色时，表示指定不
良吸头
;
绿色表示自动不良吸头。
无论吸头还是交换器，当文字为淡灰背景色
时，说明已证实所定位置上确有吸嘴。
ChangeWorkState-01C04
1
ChangeNozzleSet-01C00
a
2
3
ChangeNozzleSet-02C02
j
3
