NPM-D 生产篇 3.3 生产前的准备 EJM1DC-MB-03O-00 Page 3-9 3.3.2 托盘供料器出现错误时如何打开托盘箱门 在托盘供料器出现错误时，如果按照 通常操作无法打开托盘箱门 ，请按照以下方法打开托盘 箱门。 ∗ 打开托盘门的通常操作方法请参照 ‘3.3.1 在托盘供料器上安装托盘箱 ’ 。 ∗ 此方法除托盘供料器出现错误时以外 不得使用。 1 按操作面板的 。 2 按 [ 输出确认 ] 。 3 按 。 4 …
NPM-D
生产篇
3.3
生产前的准备
Page 3-8 EJM1DC-MB-03O-00
9
将托盘箱的手柄朝跟前扳倒。
10
将托盘箱推入，直到碰到多段托盘主体
的止动器为止。
11
将止动器解除手柄拉下，解除止动器，
将托盘箱推入到最后位置。
12
拉动托盘箱，确认已被固定住。
∗
将托盘箱准确地推入到达固定位置后，止动器
将其卡住而处于拉不动的状态。
∗
需要将托盘箱拉出时，请按左图所示，解除止
动器的作用。
13
关闭托盘箱门。
EJK1A-011P
手柄
止动器解除手柄
11
11
止动器
止动器解除手柄
12
托盘箱
多段托盘主体
NPM-D
生产篇
3.3
生产前的准备
EJM1DC-MB-03O-00 Page 3-9
3.3.2
托盘供料器出现错误时如何打开托盘箱门
在托盘供料器出现错误时，如果按照通常操作无法打开托盘箱门，请按照以下方法打开托盘箱门。
∗
打开托盘门的通常操作方法请参照
‘3.3.1
在托盘供料器上安装托盘箱
’
。
∗
此方法除托盘供料器出现错误时以外不得使用。

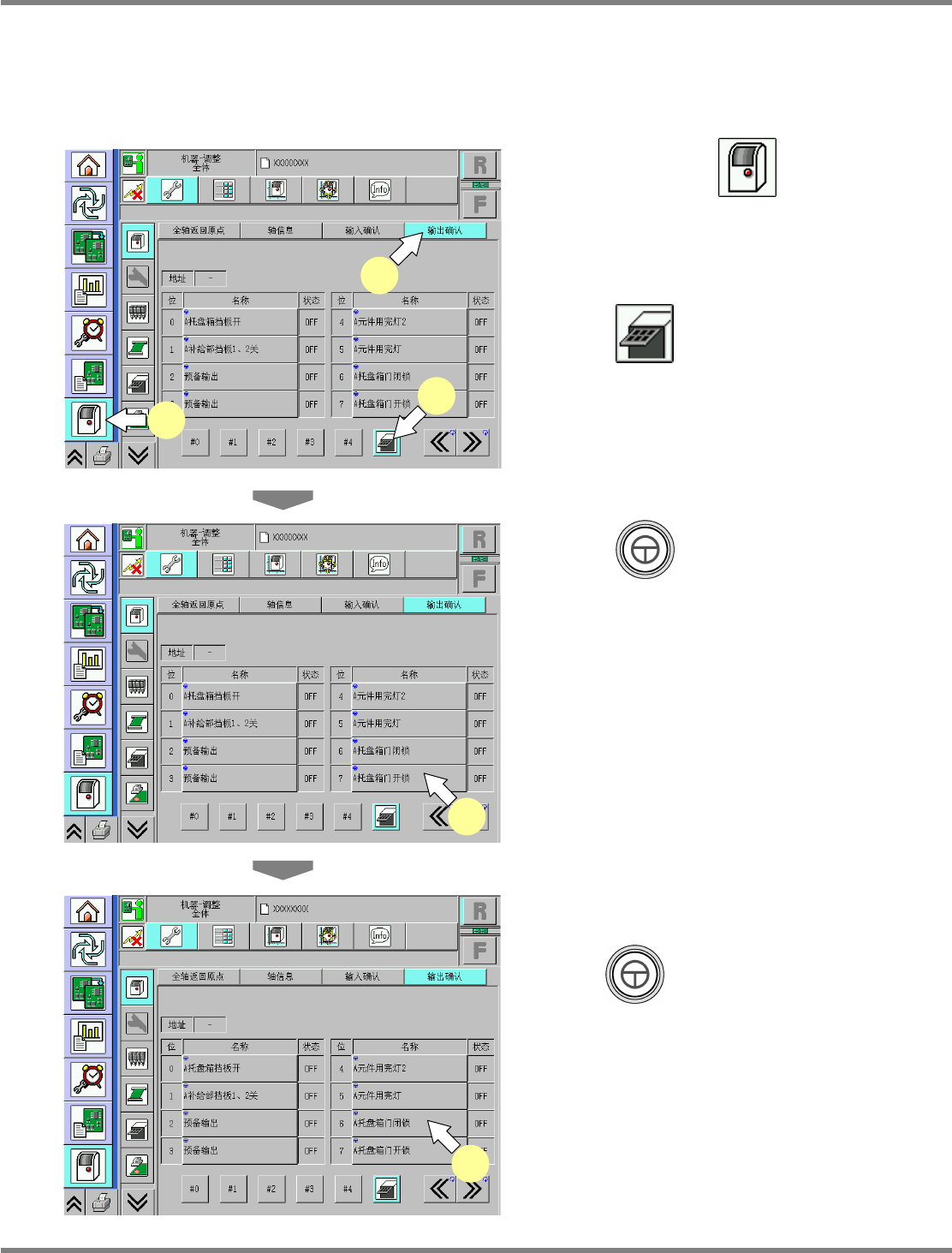

1
按操作面板的
。
2
按
[
输出确认
]
。
3
按
。
4
按
+
[
托盘箱门开锁
]
。
•
托盘箱门的锁定被解除，托盘箱门打开。
5
关闭托盘箱门。
∗
按
+
[
托盘箱门闭锁
]
，托盘箱门即关
闭。
UnitAdjustOutputCheck-16C02
4
UnitAdjustOutputCheck-16C01
5
UnitAdjustOutputCheck-16C02
1
2
3
NPM-D
生产篇
3.3
生产前的准备
Page 3-10 EJM1DC-MB-03O-00
3.3.3
将托盘装到托盘板上
托盘板的调整
为了适应多种托盘尺寸，托盘板使用可调节式托盘板。
z
托盘板的调整步骤
1
用工具中的十字形螺丝刀分别将轨道
螺丝
(2
个
)
、导向件螺丝和夹具螺丝松
开。
EJK1A-025P
夹具螺丝
导向件螺丝
轨道螺丝
固定导向件
轨道
轨道螺丝
夹具螺丝
夹具手柄
轨道螺丝
可动导向件
导向件螺丝
