NPM-D 生产篇 2.15 试点胶示教 ( 点胶头 ) Page 2-74 EJM1DC-MB-02O-00 2.15.3 示教步骤 1 按 。 • 数据修正的菜单画面将被显示。 2 按 。 • < 生产数据示教 > 画面将被显示。 3 按 。 4 按 [ 试点胶确认 ] 。 a. ‘ 吸嘴号 ’ 在各点胶头上显示所使用的吸嘴号码 。 b. ‘ 试点胶位置 ’ 在各点胶头显示试点胶的地方 ( 基板，试点 胶单元 ) 。 c…
NPM-D
生产篇
2.15
试点胶示教
(
点胶头
)
EJM1DC-MB-02O-00 Page 2-73
2.15
试点胶示教
(
点胶头
)
2.15.1
试点胶确认
对每个点胶头粘着剂的试点胶进行确认。有问题时，就设定值进行变更，并可进行再确认。
2.15.2
试点胶示教的流程
输入试点胶数据
输入试点胶识别数据
示教的开始
照明值的设定
←
选择自动照明设定时不需要
设定区域
识别
数据保存
再次确认试点胶
示教结束
NPM-D
生产篇
2.15
试点胶示教
(
点胶头
)
Page 2-74 EJM1DC-MB-02O-00

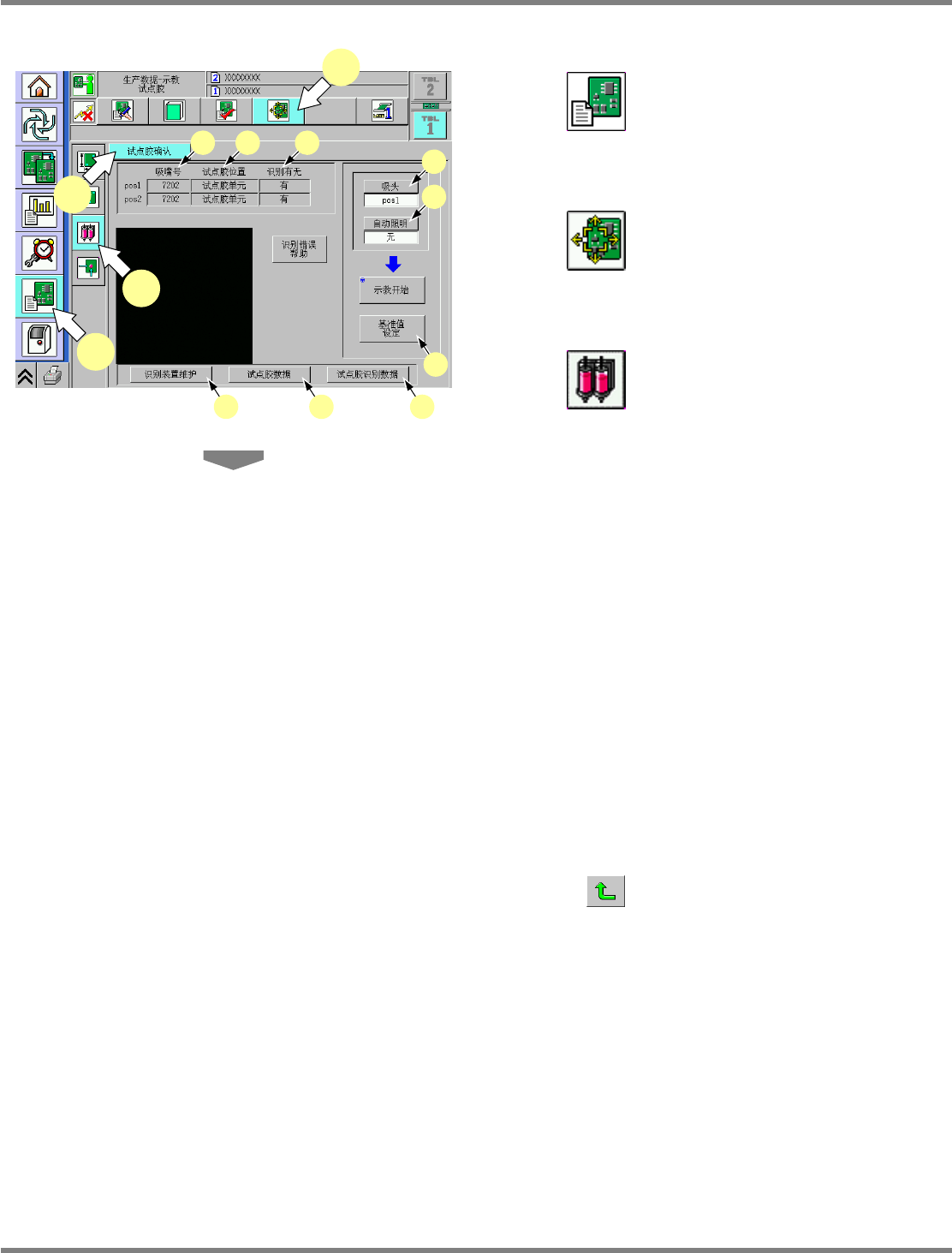

2.15.3
示教步骤
1
按
。
•
数据修正的菜单画面将被显示。
2
按
。
•
<
生产数据示教
>
画面将被显示。
3
按
。
4
按
[
试点胶确认
]
。
a. ‘
吸嘴号
’
在各点胶头上显示所使用的吸嘴号码。
b. ‘
试点胶位置
’
在各点胶头显示试点胶的地方
(
基板，试点
胶单元
)
。
c. ‘
识别有无
’
显示各点胶头试点胶时的识别有无。
d. [
吸头
]
选择进行试点胶的动作确认的点胶头。
e. [
自动照明
]
进行试点胶识别时，选择是否进行自动灯值
的调整。
选择
‘
有
’
时，最佳灯值
将自动检索并进行识别。
选择
‘
无
’
时，在设定的灯值上进行识别。
f. [
识别装置维护
]
转移到识别装置维护画面。画面转移后，请
按
。不进行向其他画面的转移。
DispenseDataTeachDischarge-01C02
1
3
2
4
a
d
e
f
g
h
i
b c
NPM-D
生产篇
2.15
试点胶示教
(
点胶头
)
EJM1DC-MB-02O-00 Page 2-75
g. [
试点胶数据
]
转移到数据修正的试点胶画面。画面转移后，
请按
。不进行向其他画面的转移。
h. [
试点胶识别数据
]
转移到试点胶识别数据画面。画面转移后，
请按
。不进行向其他画面的转移。
i. [
基准值设定
]
显示基准面积值的确认画面。
进行粘着剂的识别时，作为基准的总面积值
的结果会显示出来。
与设定的数据进行比较，并可反映到生产数
据。

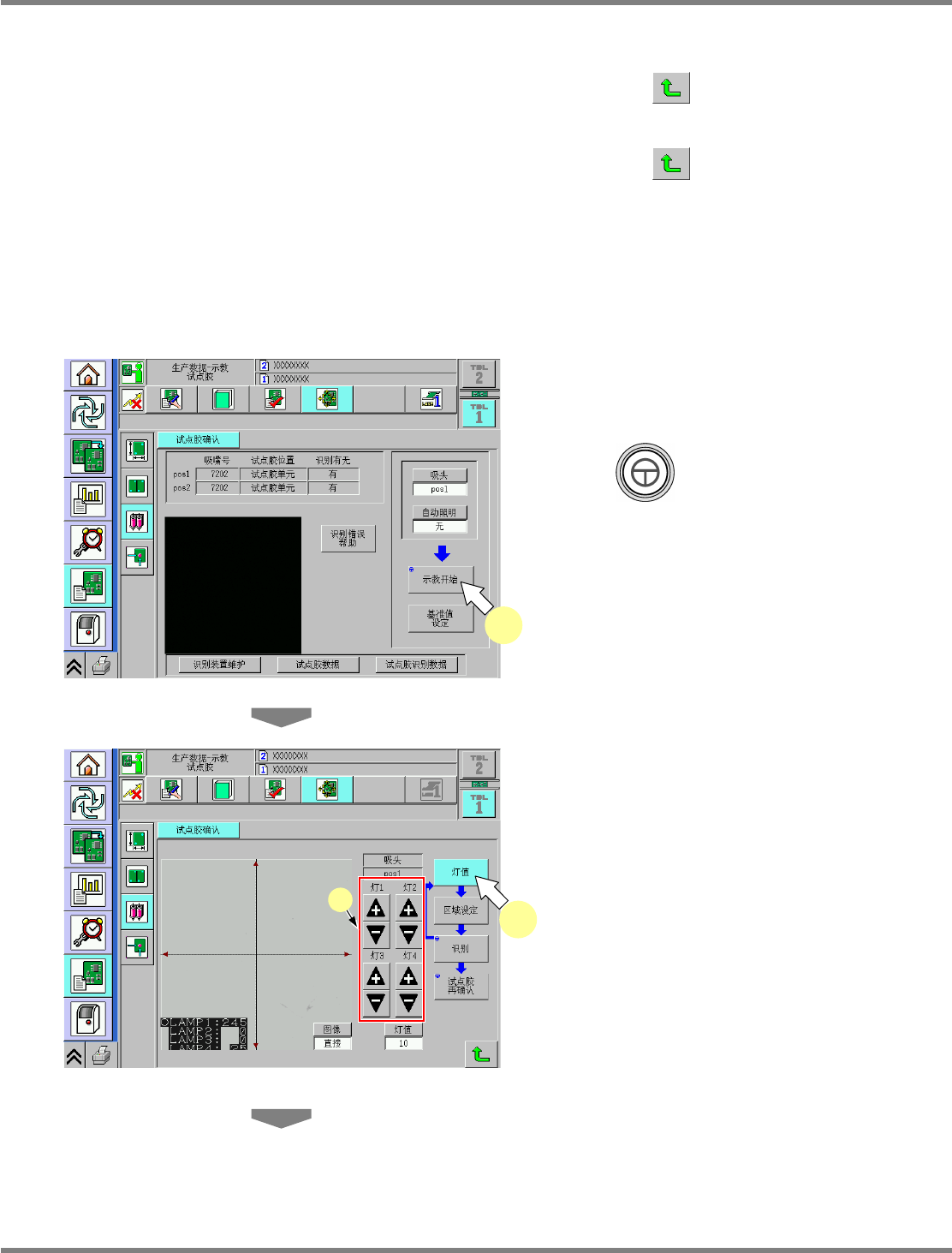

5
将基板设置到基板搬入口。
(
仅限在基板上进行试点胶时
)
6
按
+
[
示教开始
]
。
•
基板被搬入。
(
仅限在基板上进行试点胶时
)
•
贴装头照相机移向试点胶位置。
7
按
[
灯值
]
，进行灯值设定。
=NOTE=
在设定有自动照明时，不需这项作业。
∗
按
a
调整照明值。
DispenseDataTeachDischarge-01C02
6
DispenseDataTeachDischarge-03C01
7
a
