NPM-D 生产篇 1.8 搬送导轨宽度的调整 Page 1-44 EJM1DC-MB-01O-00 1.8 搬送导轨宽度的调整 要求 基板变小 ( 搬送导轨宽度变小 ) 时，在进行导轨宽度调整前请卸下基板支撑块。 ( ‘1.7 支撑销的安装 ’) 忘记拆卸时， 防止支撑销和传送带接触的传感器会动作， 并发生 ‘ 支 撑 ( 销 ) ·传送带干涉错误 ’ ，则中断自动宽度调整。 根据基板尺寸数据自动调整搬送传送 带的导轨宽度。 1 按 …
NPM-D
生产篇
1.7
支撑销的安装
EJM1DC-MB-01O-00 Page 1-43

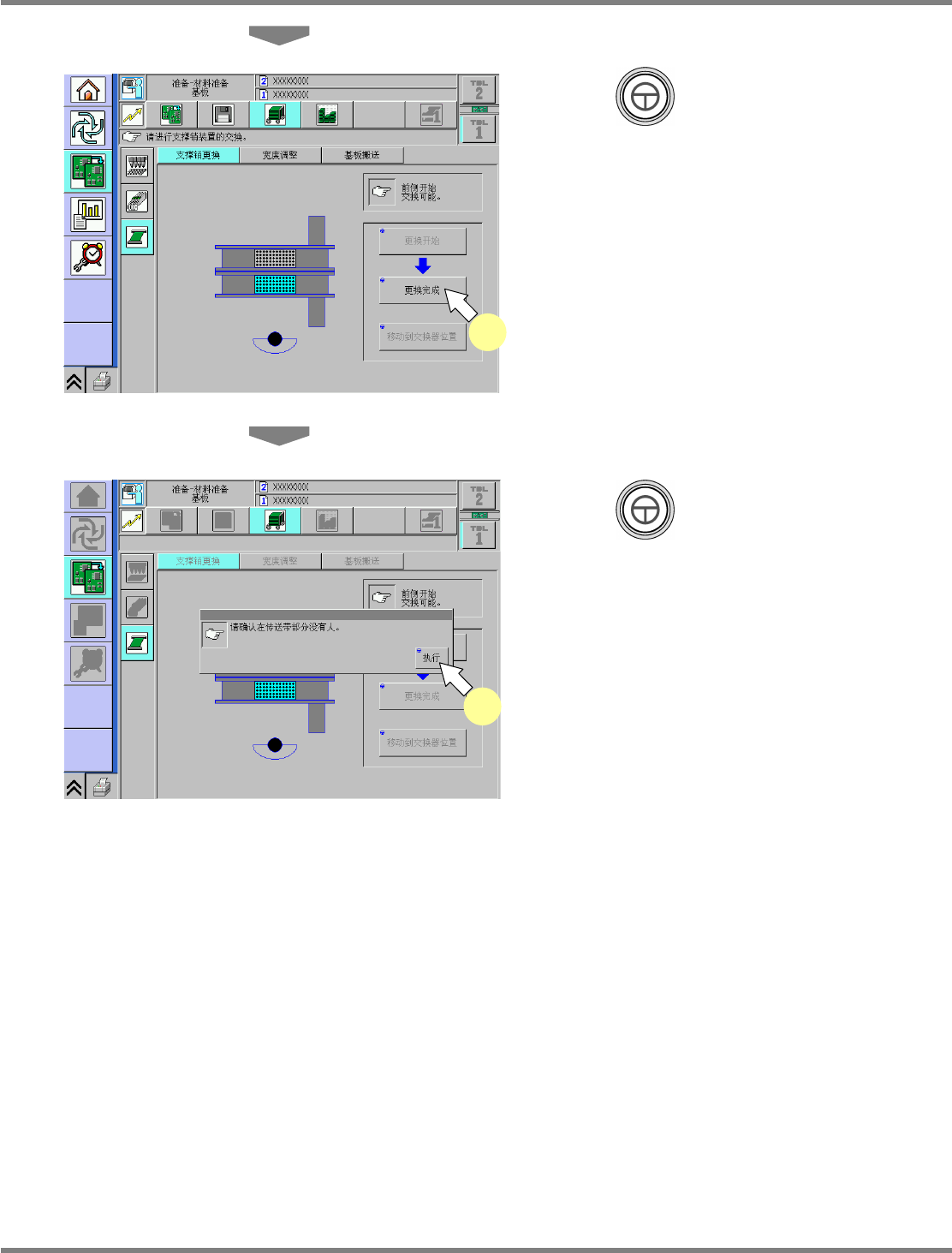

17
按
+
[
更换完成
]
。
18
按
+
[
执行
]
。
•
将基板支撑块降回原点。
DualChangePinUnitChange-03C50
17
DualChangePinUnitChange-02C50
18
NPM-D
生产篇
1.8
搬送导轨宽度的调整
Page 1-44 EJM1DC-MB-01O-00
1.8
搬送导轨宽度的调整
要求
基板变小
(
搬送导轨宽度变小
)
时，在进行导轨宽度调整前请卸下基板支撑块。
(
‘1.7
支撑销的安装
’)
忘记拆卸时，防止支撑销和传送带接触的传感器会动作，并发生
‘
支
撑
(
销
)
·传送带干涉错误
’
，则中断自动宽度调整。
根据基板尺寸数据自动调整搬送传送带的导轨宽度。
1
按
[
宽度调整
]
。
•
将会显示
<
宽度调整
>
画面。
DualChangePinUnitChange-01C50
1
NPM-D
生产篇
1.8
搬送导轨宽度的调整
EJM1DC-MB-01O-00 Page 1-45
2
按
[
生产数据基板宽度
]
。
3
按
+
[
执行
]
。
•
显示
‘
传送带宽度调整准备中…
’
→
‘
传送带宽度
调整中…
’
这一信息，并进行搬送导轨的自动宽
度调整。
DualUnitAdjustConveyorWide-01C50
2
3
