NPM-D
生产篇
3.11
生产材料的设置
(
托盘供料器
)
Page 3-108 EJM1DC-MB-03O-00
6
将托盘送回到供给工作台。
7
关闭供给门，按动供给结束按钮。
•
托盘会在适当时机自动地移动到托盘箱内。
供给结束按钮
NPM-D
生产篇
3.12
关于托盘板配置画面的操作
EJM1DC-MB-03O-00 Page 3-109
3.12
关于托盘板配置画面的操作
No.
项目
内容
1
‘
安装完毕
’
显示整体的安装完毕的状况。
对生产中没有使用的数据，安装完毕时不计数。
2
‘
剩余
’
显示尚未安装完毕的托盘的剩余数量。
3
1-20
、排出元件
对托盘板
1-20
、排出托盘板进行选择。
4
安装状态
(DT)
对于在生产数据中配置的托盘，用蓝色显示生产中使用的数据。
对于虽然在生产数据中配置了，而在实际生产中没有使用的数据用黄绿色来显示。
5
安装状态
(PT)
与生产数据中配置的托盘板信息相同的托盘被设置时、显示蓝色，与生产数据中配置的托
盘板信息不相同的托盘被设置时、显示黄色。
此外，在生产数据中没有配置的地址中，即使配置了托盘，也不显示颜色。
6
安装状态
(CV)
向托盘写入信息完毕时，显示蓝色。
即使生产数据与托盘的信息相同，但只要写入尚未完毕，就显示黄色。
7
[
托盘板信息
]
对所选托盘板的托盘板信息、元件名和余数进行显示。
8
[
托盘更换
]
可对所选托盘板进行托盘更换。
按动
[
托盘更换
]
后，将托盘送到供给部。
9
[
托盘箱更换
]
解除托盘的门的锁定。此时，吸着位置、供给位置上的托盘都被收容到托盘箱中。
在交替前贴装模式、交替后贴装模式下，如果贴装轨道为停止状态，即使通过侧轨道处于
运转状态中，也能够更换托盘箱。
ChangeTrayCheck-01C00
7
1
2
8
9
4 5 6 4 5 6
3 3
NPM-D
生产篇
3.12
关于托盘板配置画面的操作
Page 3-110 EJM1DC-MB-03O-00

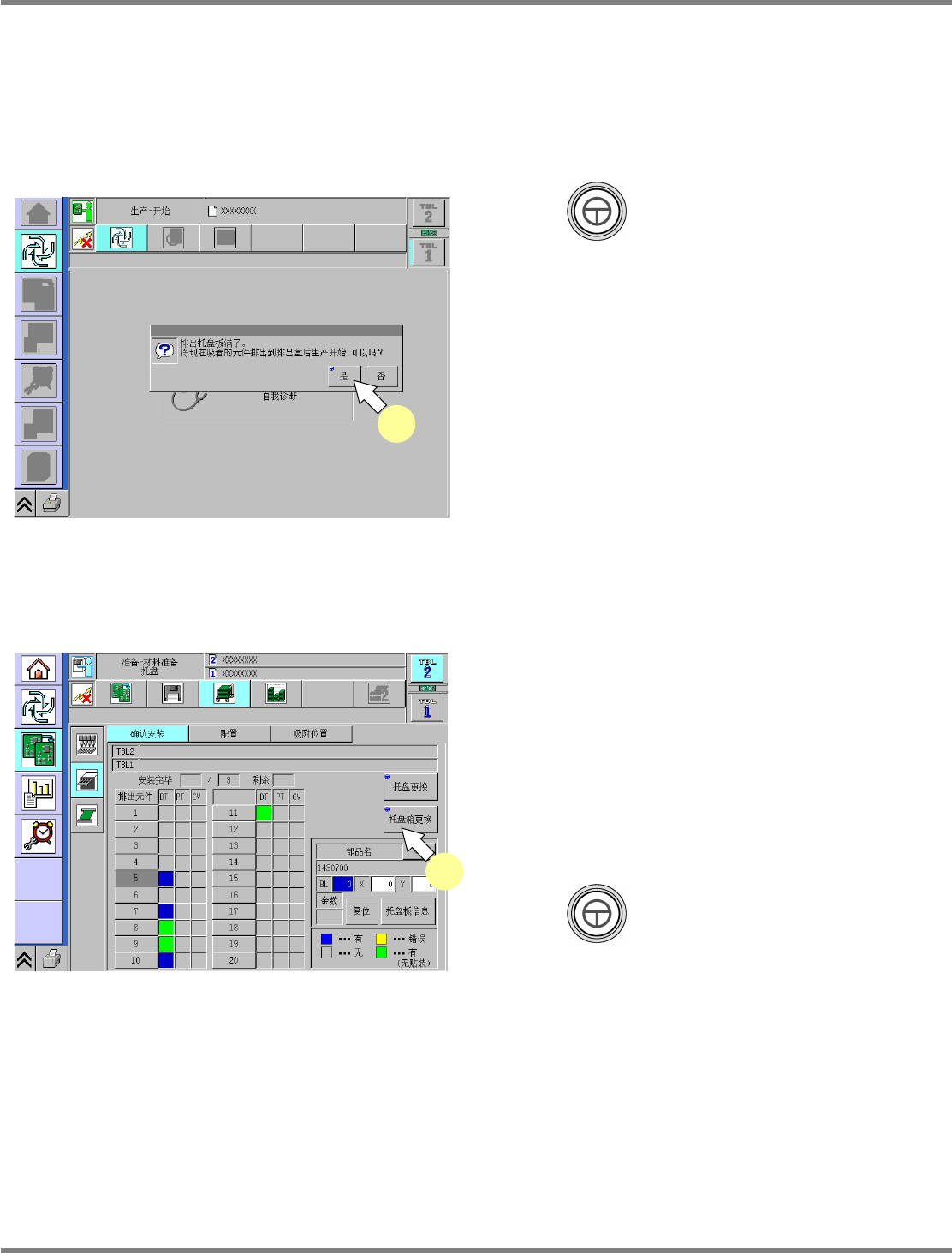

排出托盘板装满的情形
如果排出托盘板已满，将会显示下面的确认画面。请确认是否将目前吸附中的元件抛进排出盒。
1
按
+ [
是
]
。
•
将当前吸附中的元件抛进排出盒。
单侧轨基板搬送中的托盘箱交换步骤
只有在交替前贴装模式、交替后贴装模式下能够进行。
1
使正在使用托盘的轨道循环停止。
2
下载下一个机种的生产数据。
3
切换到机种切换准备
/
部材准备
/
托
盘
/
安装确认画面。
4
按
+ [
托盘箱更换
]
。
•
将只解除托盘的门锁，并转为能够更换托盘箱
的状态。
ProdPrepare-06C00
1
ChangeTrayCheck-01C01
4
