NPM-D 生产篇 3.9 生产材料的设置 ( 智能型供料器 ) EJM1DC-MB-03O-00 Page 3-93 小卷盘的设置 1. 上段小卷盘架子 c 的准备 1 将上段小卷盘架子 c 向跟前侧上方抬 起。 2 1
NPM-D
生产篇
3.9
生产材料的设置
(
智能型供料器
)
Page 3-92 EJM1DC-MB-03O-00
5
将卷盘放到架子上。
∗
对于塑编带、大卷盘等较重的卷盘，请将芯棒
穿进卷盘。
∗
大卷盘的动作不灵时，请按照
“
大卷盘芯棒的设
置
”
中所述步骤进行。
NPM-D
生产篇
3.9
生产材料的设置
(
智能型供料器
)
EJM1DC-MB-03O-00 Page 3-93
小卷盘的设置
1.
上段小卷盘架子
c
的准备
1
将上段小卷盘架子
c
向跟前侧上方抬
起。
2
1
NPM-D
生产篇
3.9
生产材料的设置
(
智能型供料器
)
Page 3-94 EJM1DC-MB-03O-00
2

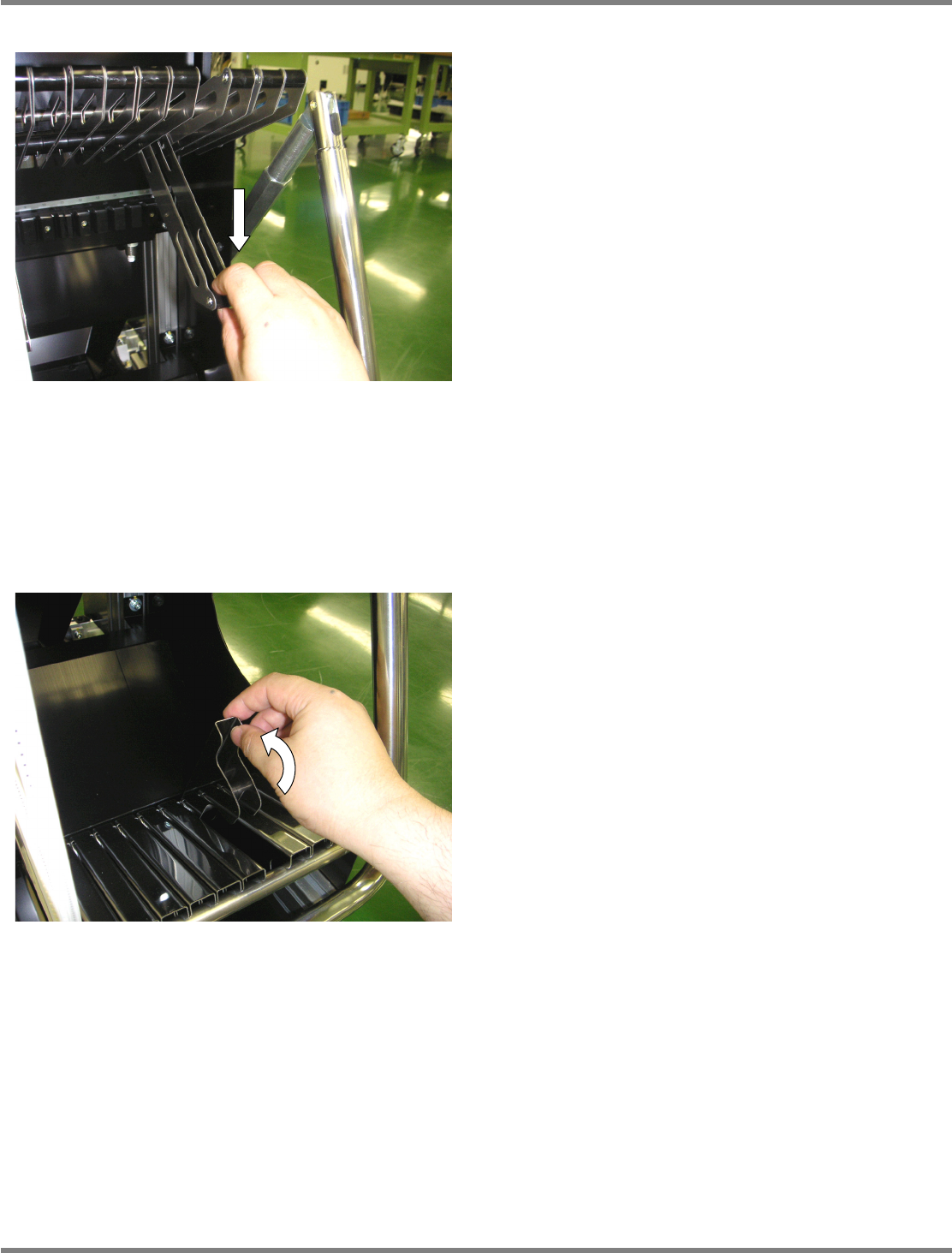

抬起后，再向下拉动，直到碰到止动器
为止。
2.
下段小卷盘导向件
d
的准备
1
将下段小卷盘导向件
d
提起直到碰到
止动器为止。
